光中継器
HOL-LM10 シリーズ
HOL-LM10 series ポータブルCWDM光伝送装置

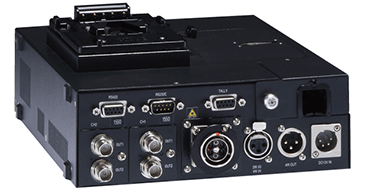

リア

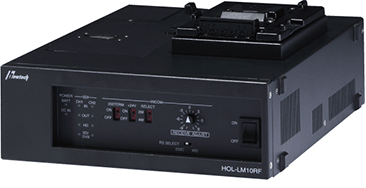

フロント
HOL-LM10 シリーズの用途
・中継制作用
・簡易光 JEEP
特 長
- 11芯光ファイバに3G/HD/SD信号、インカム、RS-232C/RS-422、タリーを多重して伝送を行う
- 23G/HD/SD信号は、最大2系統伝送可能（方向性はモジュール組替えにより自由に対応）
- 3約50kmの長距離伝送が可能
- 4インカムは2W/4Wに対応 またタリーは4点双方向に対応
- 5光カメラコネクタ対応 （多治見製コネクタ）
- 6カメラ用バッテリー（SONY製BPシリーズ）にて稼動 更に12V外部電源でも運用可能

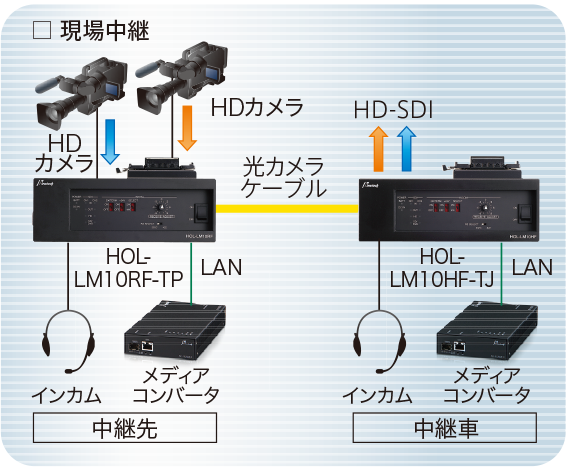

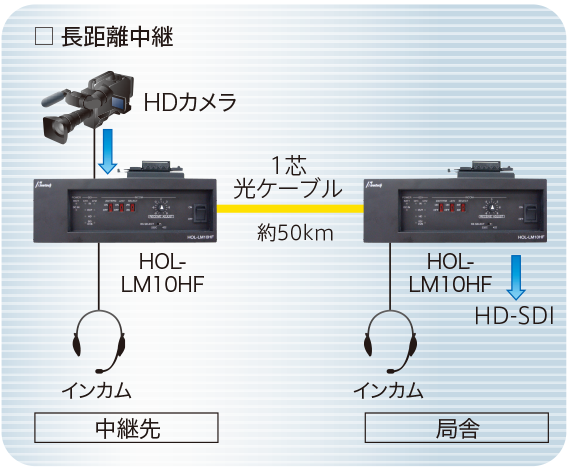

構成例

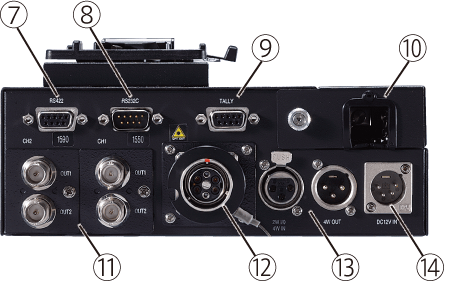

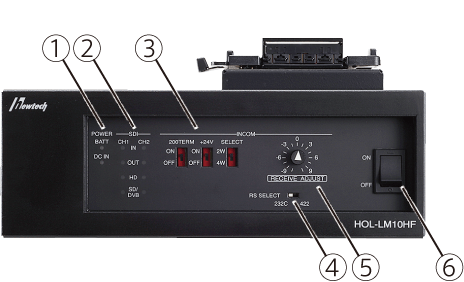

製品外観（外観図はHOL-LM10HF-TJ）
| No. | 名称 | 説明 |

|
|---|---|---|---|
| ① | POWER LED | バッテリ又は専用AC/DCアダプタから電源が供給されたときに緑色に点灯 | |
| ② | SDI LED | IN/OUTは信号入力/出力時に緑色に点灯 HD/SD/DVBは信号受信時に緑色に点灯 | |
| ③ | INCOMセレクトスイッチ | 4Wと2Wのインターカムを選択 | |
| ④ | RSセレクトスイッチ | RS-422とRS-232Cの伝送を選択 | |
| ⑤ | RECEIVE ADJUST | インターカムの出力レベルを調整 | |
| ⑥ | POWER | スイッチ電源のON/OFFスイッチ | |
| ⑦ | RS-422コネクタ | D-SUB 9pin（メス）コネクタ（インチネジ） | |
| ⑧ | RS-232Cコネクタ | D-SUB 9pin（オス）コネクタ（インチネジ） | |
| ⑨ | TALLY用コネクタ | D-SUB 9pin（メス）コネクタ（インチネジ） | |

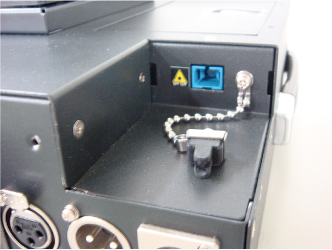

| ⑩ | SC型光コネクタ | SC型光コネクタに適合し、光の送受信を行う | |

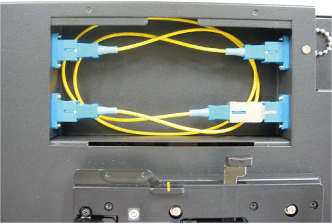

| ⑪ | 映像モジュールスロット | オプションの伝送モジュールを実装 送受信モジュールの方向性を容易に交換可能 ※3 | |
| ⑫ | 光カメラプラグ ※1 | OPS2404-PR（多治見社製）の光カメラプラグ | |
| ⑬ | INCOMコネクタ | XLR-3（オス、メス）コネクタ | |
| ⑭ | 電源コネクタ | XLR-4（オス） |
共通仕様
| 型番 | HOL-LM10HF | HOL-LM10RF | HOL-LM10HF-TJ | HOL-LM10RF-TP |
|---|---|---|---|---|
| 適用光ファイバ | シングルモード光ファイバ | |||
| 光コネクタ | SCコネクタ | 光カメラコネクタ（多治見製） ※2、SCコネクタ（COMポート） | ||
| 適用波長 | 1550nm / 1590nm | |||
| 電源入力定格 | DC9.5～18V、50/60Hz | |||
| 消費電力 | 25W | |||
| 電源 | XLR-4P（オス） 専用AC/DCアダプタ使用 HOL-AC-M60（オプション） | |||
| バッテリ | カメラ用バッテリー（SONY社BPシリーズ）駆動にも対応 | |||
| 動作温度湿度 | 0～40℃ / 20～90%（結露なきこと） | |||
| 質量 | 約4.3kg（フル実装時） | |||
| 外形寸法 | 200（W）×300（D）×70（H）mm | |||
※1 製品がHOL-LM10HF-TJのときはOPS2404-PR、HOL-LM10RF-TPのときはOPS2402-Rになります。
※2 HOL-LM10HF-TJの時（OPS2404-PR）、HOL-LM10RF-TPの時（OPS2402-R）になります。
※3 実装モジュールは、こちらを参照下さい。（HOL-CBXシリーズと共通）
AC/DCアダプタ仕様
| 型名 | HOL-AC-M60 |
|
|---|---|---|
| 品番 | 73H2-975 | |
| 入力電圧 | AC90-240V | |
| 出力電圧 | DC12V ±0.5V / 4.6A | |
| 動作温度 | 0℃～40℃ | |
| 動作湿度 | 20～80％ | |
| 付属 | 電源コード |
※フレームには同梱されておりませんので、必要に応じてお求めください。
