10Giga WDM GX シリーズ
10Giga WDM GX series
■10ギガ・イーサ 2chを1芯光ファイバで双方向伝送可能
(STM-64/OC-192、10G FECレートに対応)■光アンプを内蔵し、長距離伝送をサポート(最大許容損失36dB)
■Plug&Playでインストールが容易
■SNMP、光入力断、光入出力レベル等を光インラインで監視可能
■レイヤー1伝送装置なので二重化構成のL3-Switchとも相性抜群
■FXシリーズトラポンとの互換性により柔軟なネットワーク構築が可能
■SNMPユニットのファーム更新は、光回線を止める事なく実施が可能
■3R機能(Reshaping、Retiming、Regenerating)
■インターフェースにはプラガブルなXFPを採用し、メンテナンス性を向上
(XFPは、10Gigaトラポンに標準添付となります)

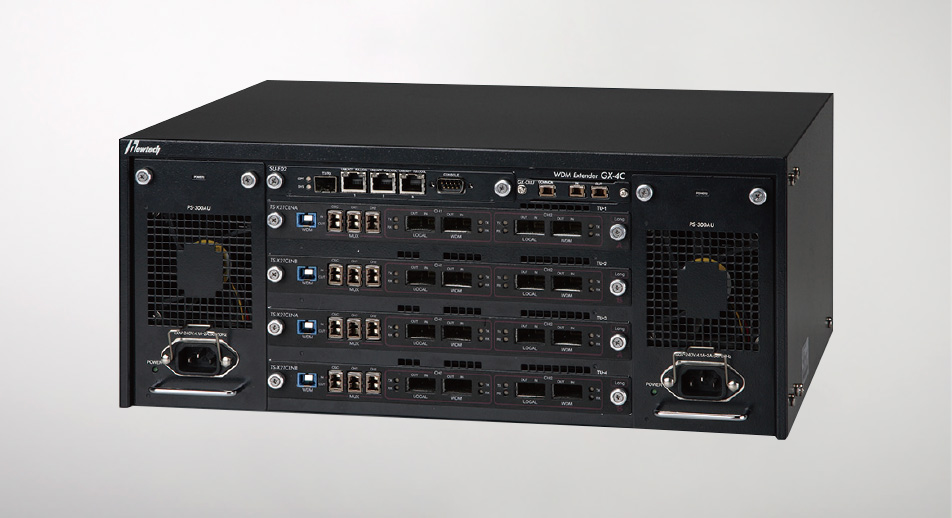

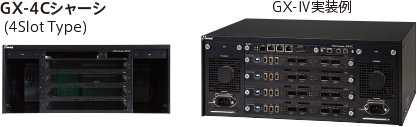

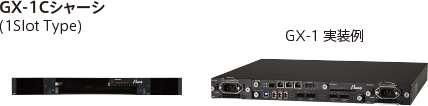

シャーシ

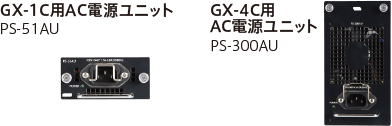

電源ユニット

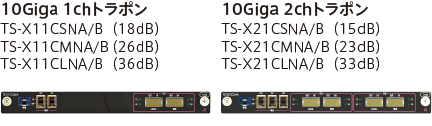

トラポンユニット
SNMPユニット
FXインライン監視用
MUX/DEMUXユニット
構成例

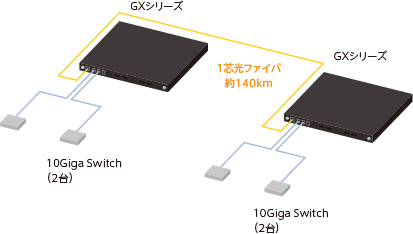

10Giga 2ch対向構成

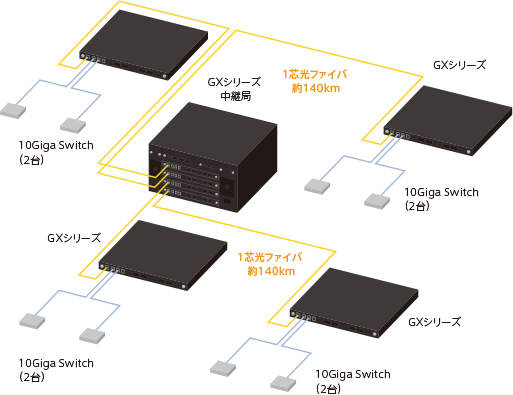

10Giga長距離中継構成
10Giga WDM GXシリーズ仕様概要
| シャーシ | 電源ユニット | |||
|---|---|---|---|---|
| 型名 | GX-1C | GX-4C | PS-51AU | PS-300AU |
| 動作温度 | 5~40°C | 5~40°C | ||
| 動作湿度 ※ | 20~85% | 20~85% | ||
| 電気仕様 | - | AC100V-1.7A/AC240V-0.8A | AC100V-4.1A/AC200V-2A | |
| 概算質量 | 約4.5kg | 約8.0kg | 約1.0kg | 約3.0kg |
| 外形寸法(mm)※2 | W430×D400×H44 | W430×D350×H177 | - | |
10Giga 1ch トランスポンダユニット
| 型名 | TS-X11CSNA/B | TS-X11CMNA/B | TS-X11CLNA/B |
|---|---|---|---|
| 動作温度 | 5~40°C | ||
| 動作湿度 ※1 | 20~85% | ||
| 送信レベル | -2.0~+3.0dBm | -2.0~+3.0dBm | +7.5~+10dBm |
| 受信レベル | -20~-10dBm | -28.5~+7dBm | -28.5~+7dBm |
| 使用波長 | 1537.40 / 1550.12nm | ||
| 消費電力 | - | ||
| 概算質量 | 約1.7kg | ||
| 外形寸法(mm)※2 | - | ||
10Giga 2ch トランスポンダユニット
| 型名 | TS-X21CSNA/B | TS-X21CMNA/B | TS-X21CLNA/B |
|---|---|---|---|
| 動作温度 | 5~40°C | ||
| 動作湿度 ※1 | 20~85% | ||
| 送信レベル | -4~+3dBm | -4~+3dBm | +6~+10dBm |
| 受信レベル | -19~-10dBm | -27~+7dBm | -27~+7dBm |
| 使用波長 | 1537.40 / 1538.98 / 1550.12 / 1551.72nm | ||
| 消費電力 | - | ||
| 概算質量 | 約1.8kg | ||
| 外形寸法(mm)※2 | - | ||
| SNMPユニット | FXインライン監視MUX/DEMUXユニット | |
|---|---|---|
| 型名 | SU-F02 | GX-CILU |
| 動作温度 | 5~40°C | 5~40°C |
| 動作湿度 ※1 | 20~85% | 20~85% |
| 通信プロトコル | TCP、UDP、IP、ARP、ICMP、TELNET、TFTP、NTP、XMODEM | - |
| 使用波長 | - | 1410 / 1450nm |
| 電源 | DC5V±5% | - |
| 消費電力 | 5W | - |
| 概算質量 | 約0.5kg | 約0.5kg |
| 外形寸法(mm)※2 | - | - |
※1 結露なきこと。
※2 外形寸法はコネクタ等の突起部分を除いた寸法です。
※ 10Giga WDMの値につきましては参考値となります。
