HMC-1000シリーズ(ギガメディアコンバータ)
■1000BASE-T/1000BASE-X対応の独立型メディアコンバータ
■Auto Negotiation、Auto MDI/MDI-X対応
■ブリッジ機能を内蔵していない為、シンプルなネットワーク構築が可能
■RFD機能により光ケーブル及び、CAT5ケーブルの障害検知が容易
■LED表示により、光ケーブル及び、CAT5ケーブルのLINK/ACTを
それぞれ確認することができ障害時の切り分けが容易■電源内蔵による高信頼性
■HMCとの組み合わせにより、集合型に対応
■-20~60°C対応の耐環境設計
■マグネット、壁掛固定に対応
主なサポート機能

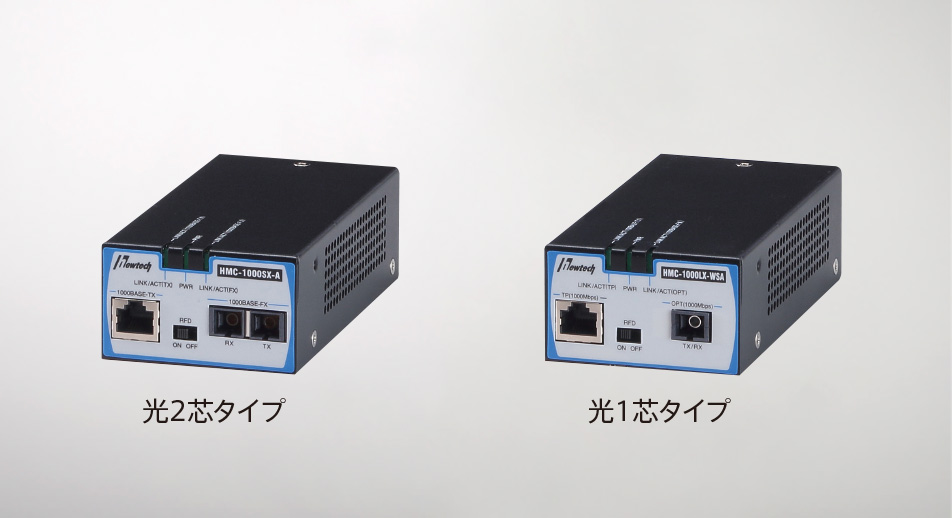

- マルチモードファイバ光2芯タイプ
- シングルモードファイバ光1芯タイプ
- 1000BASE-T1ポート
- 1000BASE-X1ポート
- RFD障害通知機能
- 小型化高信頼性
- 独立/集合兼用
- 動作温度 -20~60℃
- ファンレス
- 電源内蔵
メディアコンバータ 仕様概要
メディアコンバータ型名 | HMC-1000SX | HMC-1000LX | HMC-1000LX-W20A HMC-1000LX-W20B |
HMC-1000LX-W40A HMC-1000LX-W40B |
---|---|---|---|---|
準拠規格 | IEEE 802.3ab 1000BASE-T、IEEE 802.3z(1000BASE-SX、1000BASE-LX) | |||
適合規格 | EMI規格 VCCIクラスA | |||
ツイストポート | 1000BASE-T 1ポート(RJ45) | |||
光ポート | 1000BASE-SX、 1ポート(SC 2芯) |
1000BASE-LX 1ポート(SC 2芯) |
1000BASE-LX 1ポート(SC 1芯双方向) |
1000BASE-LX 1ポート(SC 1芯双方向) |
適用UTPケーブル | 1000BASE-T CAT5eケーブル以上 | |||
適用光ケーブル | マルチモードファイバ | シングルモードファイバ | シングルモードファイバ | シングルモードファイバ |
光送信波長 | 850nm | 1310nm帯 | W20A:1310nm W20B:1550nm |
W40A:1310nm W40B:1550nm |
発光/受光レベル | -4 ~ -9.5dBm /0~-18dBm |
-3 ~ -9dBm /-3 ~ -21dBm |
-3 ~ -8dBm /-3 ~ -20 dBm |
+2 ~ -3dBm /-3 ~ -23dbm |
伝送距離 | Max.550m | Max.10km | Max.20km | Max.40km |
入力電源 | AC90V~110V(50/60Hz)/ DC4.75V~5.25V | |||
消費電力 | 6W以下 | |||
動作温度/湿度 | -20~60°C / 20~90% (結露なきこと)、ファンレス | 0~45°C / 20~90% (結露なきこと)、ファンレス |
||
重量 | 約0.4kg | |||
外形寸法 | 67(W)× 145(D)× 39.5mm(H)、塗装色:黒色 |
※外形寸法は、コネクタ等の突起部分を除いた寸法です。
