メディアコンバータ
media converter

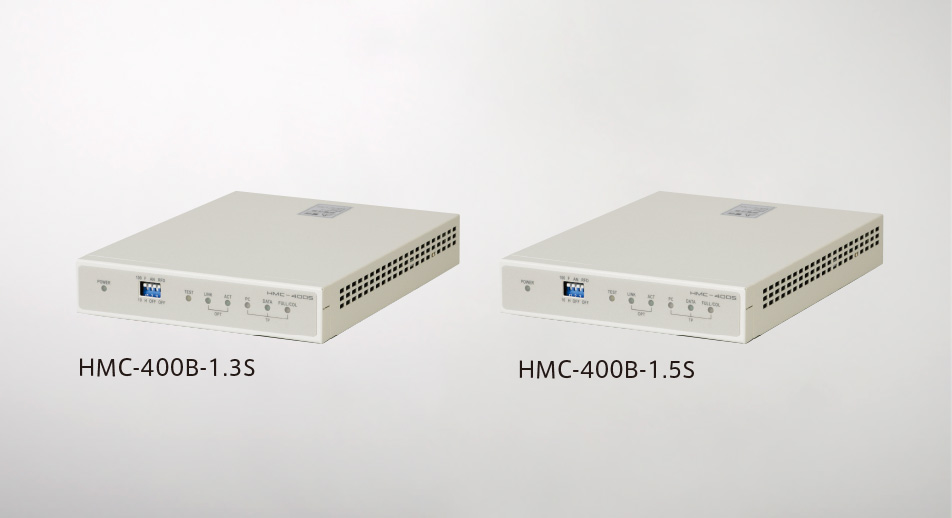

HMC-400B-1.3S/HMC-400B-1.5S
■TS-1000準拠のFTTHに対応した独立型メディアコンバータ
■HMC-2400との組合せでHMC-400B-1.3Sの通信状態を
ループバック可能■MACアドドレス学習を行わない為、柔軟なネットワーク構築に対応
■RFD機能により冗長化構成に対応
■光コネクタは筐体内で接続しますので、衝撃による
コネクタ破損を回避■筐体内には、ファイバトレー及び、メカニカルスプライス機能を装備
■オートネゴの手動切替が可能
■電源内蔵
※HMC-400B-1.5Sと、HMC-2400の組合せではご使用になれません
主なサポート機能
- 送信波長1310nm(HMC-400B-1.3S)
- 送信波長1530nm(HMC-400B-1.5S)
- 光1芯SC
- シングルモードファイバ
- 10/100B-TX1ポート
- 伝送距離約20km
- RFD機能
- 手動設定
- 電源内蔵
メディアコンバータ 仕様概要
メディアコンバータ| 型名 | HMC-400B-1.3S | HMC-400B-1.5S |
|---|---|---|
| 準拠規格 | EEE802.3u(100BASE-TX)、IEEE802.3(10BASE-T) | |
| 適合規格 | EMI規格 VCCIクラスB | |
| ポート | 10BASE-T/100BASE-TX 1ポート(RJ45)、COMポート 1ポート(SCコネクタ) | |
| 適用ケーブル | CAT3ケーブル以上(10BASE-T/100BASE-TXポート)、 シングルモードファイバ(COMポート) | |
| 光送信波長 | 1260~1360nm | 1480~1580nm |
| 発光/受光レベル | -8~-14dBm / -8~-30dBm | |
| スイッチング方式 | ストア&フォアード | |
| 電源 | AC90V~110V(50/60Hz) | |
| 消費電力 | 10W以下 | |
| 動作温度/湿度 | 0~40°C / 20~85%(結露なきこと) | |
| 保存温度/湿度 | -20~60°C / 10~95%(結露なきこと) | |
| 概算質量 | 0.7kg | |
| 外形寸法 | 127(W)× 171(D)× 26(H)mm | |
※外形寸法は、コネクタ等の突起部分を除いた寸法です。
