高周波同軸ケーブル
JIS型 高周波同軸ケーブル(75Ω)
JIS TYPE HIGH-FREQUENCY COAXIAL CABLE (75Ω)
適用規格Application Standard
JIS C3501準拠
用 途
高周波機器の接続、内部配線、給電線
特 長

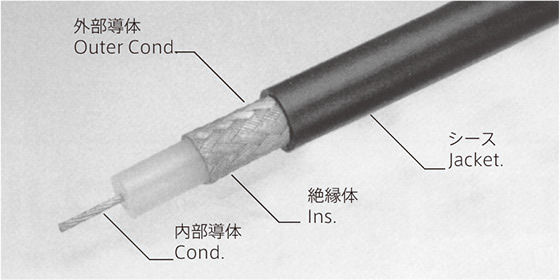

このケーブルはJIS C3501に準拠し、ポリエチレンを絶縁体とし、外部導体が編組形で塩化ビニル樹脂をシースとして使用した特性インピーダンス75Ωの高周波同軸ケーブルです。
構造及び性能
| 記号Type | 内部導体Cond. | PE絶縁体PE Ins. | 外部導体(編組)Outer Cond.(Braid) | PVCシースPVC Sheath | 概算質量Approx. Weight (kg/km) |
標準長Standard Length (m) |
耐電圧Dielectric Strength (AC V/1分) |
|
|---|---|---|---|---|---|---|---|---|
| 構成Compostion (本/mm) |
外径Dia.(mm) | 下打1st.(mm×持×打) | 上打2nd.(mm×持×打) | 外径Dia.(mm) | ||||
| 1.5C-2V | 1/0.26CS | 1.6 | 0.10×5×16 | - | 2.9 | 13.0 | 200(束) | 1,000 |
| 2.5C-2V | 1/0.4 | 2.4 | 0.12×6×16 | 4.0 | 23.3 | |||
| 3C-2V | 1/0.5 | 3.1 | 0.14×5×24 | 5.4 | 42.0 | |||
| 3C-2VS | 7/0.18 | 42.2 | ||||||
| 5C-2V | 1/0.8 | 5.0 | 0.14×7×24 | 7.4 | 71.1 | |||
| 5C-2W | 0.14×7×24 | 8.4 | 108 | |||||
| 記号Type | 最小絶縁抵抗Min. Ins. Resistance 20℃ (MΩ・km) |
最大導体抵抗Max. Cond. Resistance 20℃(Ω/km) |
静電容量Capacitance 1kHz (nF/km) |
特性 インピーダンスCharacteristic Impedance 10Hz(Ω) |
波長短縮率Wavelength Compaction ratio 10MHz(%) |
標準減衰量 ※1Nom. Attenuation 10MHz、20℃ (dB/km) |
|---|---|---|---|---|---|---|
| 1.5C-2V | 1,000 | 968 | 69±4 | 75±3 | 66±2 | 96 |
| 2.5C-2V | 145 | 52 | ||||
| 3C-2V | 91.4 | 67±3 | 42 | |||
| 3C-2VS | 100 | 48 | ||||
| 5C-2V | 35.9 | 27 | ||||
| 5C-2W |
※1 減衰量の最大値については、最大値=表示値×1.15とする。(Max. Allowable Attenuation = 115% of Standrds)
