高周波同軸ケーブル
MCXシリーズ マルチカラー同軸ケーブル
MULTI-TYPE COAXIAL CABLE(MCX SERIES)
用 途
AV機器間の接続
特 長
- MCXシリーズは、同軸ケーブルを最大7本まで、ケーブル化しました。
配線のわずらわしさを解消し、スペースがまとまります。 - 同軸及びケーブルの被覆に柔らかいグレードを用い、かつ内部導体を撚線としました。柔軟性の付与を考慮してあります。
- 鮮やかな色で識別をしてありますので、配線が容易に行なえます。

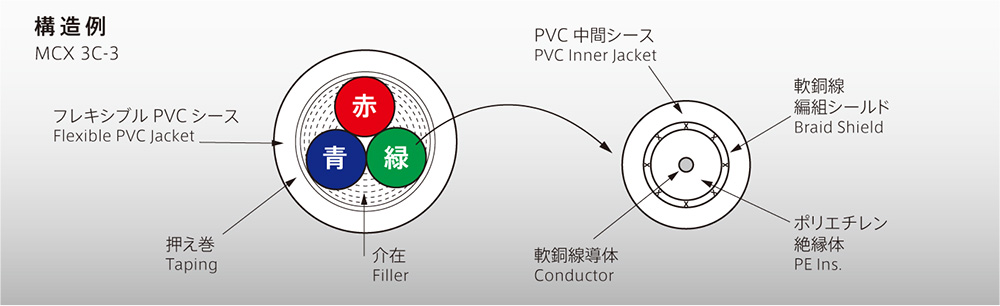

ケーブル内の同軸構造
| 項目 | MCX 1.5C-□ | MCX 3C-□ | MCX 5C-□ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 同軸タイプ | 1.5C-2VA | 3C-2VA | 5C-2VA | |||||||||
| 内部導体 | 本数（本） | 4 | 3 | 4 | 5 | 6 | 7 | 3 | 4 | 5 | 6 | 7 |
| 色別 | 赤、緑、青、黄 | ※1 | ※2 | ※3 | ※4 | ※5 | ※1 | ※2 | ※3 | ※4 | ※5 | |
| 材質 | 軟銅線 | 軟銅線 | 軟銅線 | |||||||||
| 7／0.1 | 7／0.18 | 7／0.26 | ||||||||||
| 外形（mm） | 0.3 | 0.54 | 0.78 | |||||||||
| 絶縁体 | 材質 | PE | PE | PE | ||||||||
| 外形（mm） | 1.66 | 3.1 | 4.6 | |||||||||
| 外部導体 | 材質 | 軟銅線 | 軟銅線 | 軟銅線 | ||||||||
| 種類 | 編組 | 編組 | 編組 | |||||||||
| 中間シース | 材質 | PVC | PVC | PVC | ||||||||
| 外形（mm） | 2.9 | 5.4 | 7.5 | |||||||||
| シース | 材質 | PVC | PVC | PVC | ||||||||
| 外形（mm） | 9.5 | 14.2 | 15.7 | 17.5 | 19.3 | 19.3 | 19.3 | 21.4 | 24.2 | 26.6 | 26.6 | |
| 色別 | 黒 | 黒 | 黒 | |||||||||
| 耐電圧（AC V／1分） | 1,000 | 1,000 | 1,000 | |||||||||
| 最小絶縁抵抗（MΩ・km） | 1,000 | 1,000 | 1,000 | |||||||||
| 最大導体抵抗 20℃（Ω／km） | 346 | 110 | 52.7 | |||||||||
| インピーダンス 10MHz（Ω） | 75±3 | 75±3 | 75±3 | |||||||||
| 標準静電容量 1kHz（nF／km） | 70 | 68 | 68 | |||||||||
| 最大減衰量 10MHz（dB／km） | 110 | 55 | 39 | |||||||||
| 標準長（m） | 100（束） | 100（ドラム） | 100（ドラム） | |||||||||
| 概算質量（kg／km） | 98 | 196 | 251 | 307 | 371 | 394 | 357 | 458 | 571 | 692 | 725 | |
この他に、2.5C-2VタイプやUL規格品も有ります。
※1 赤、緑、青
※2 赤、緑、青、白
※3 赤、緑、青、白、黄
※4 赤、緑、青、白、黄、茶
※5 赤、緑、青、白、黄、茶、橙
※1 赤、緑、青
※2 赤、緑、青、白
※3 赤、緑、青、白、黄
※4 赤、緑、青、白、黄、茶
※5 赤、緑、青、白、黄、茶、橙
- U S E
- Connection between AV equipment.
