高周波同軸ケーブル

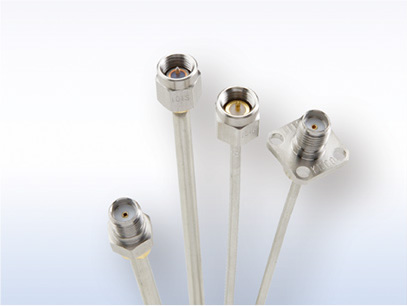

マイクロ波伝送 セミリジッド同軸ケーブル
SEMI-RIGID COAXIAL CABLE FOR MICROWAVE
用 途
- 通信装置、測定器のマイクロ波伝走路、遅延線路
- 高速コンピュータのリード線
- 誘導雑音の問題になる配線路
- 耐熱性、耐寒性が必要な配線路
特 長
- 外部導体が無酸素銅パイプの完全遮蔽同軸です。マイクロ波帯域はもちろん、低周波伝走路のノイズ対策として従来のフレキシブル同軸の代替としても有効です。
- マイクロ波帯域で安定した電気特性を示します。減衰量が小さく、VSWRが良好で、周波数特性が安定しています。
- 使用温度範囲が広い絶縁体にフッ素樹脂を使用していますので広範囲な温度で、安定した特性が得られます。

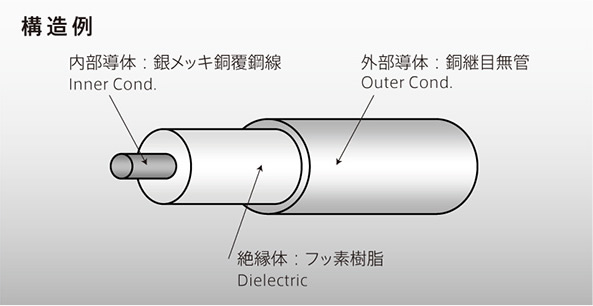

ケーブル内の同軸構造
| 項目 | HSR-141 | HSR-085 | |
|---|---|---|---|
| 内部導体 | 材質 | 銀メッキ銅覆鋼線 | 銀メッキ銅覆鋼線 |
| 構成(本/mm) | 1/0.91 | 1/0.51 | |
| 外径(mm) | 0.91 | 0.51 | |
| 絶縁体 | 材質 | フッ素樹脂 | フッ素樹脂 |
| 外径(mm) | 3.00 | 1.68 | |
| 外部導体 | 材質 | 銅継目無管 | 銅継目無管 |
| 外径(mm) | 3.58 | 2.19 | |
| 特性インピーダンス(Ω) | 50±1.5 | 50±1.5 | |
| 標準静電容量(pF/m) | 105 | 105 | |
| 標準減衰量 | 1GHz(dB/10m ) | 3.9 | 7.2 |
| 5GHz(dB/10m) | 9.5 | 16.4 | |
| 10GHz(dB/10m) | 14.8 | 26.2 | |
| 備考 | MIL RGー402 | MIL RGー405 | |
| 0.14inch Type | 0.085inch Type | ||
この他に、外部導体にメッキをした仕様(品名末尾に -H)についてはお問い合わせください。
- U S E
- Low noise Amplifer, High speed computer, Microwave components.
