技術資料

各種試験方法

Various test methods

絶えず、移動するケーブルについては、使用に見合った実用試験が、製品の信頼性となります。

試験項目

屈曲試験
U字屈曲試験
捻回試験
移動曲げ試験
ケーブルベア屈曲試験

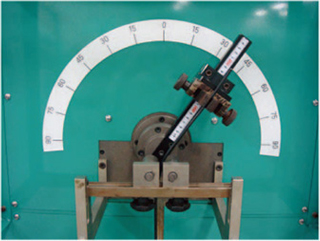

屈曲試験

目的
電線が左右の曲げに対してどれだけ耐えられるかの確認
試験方法
角度・速度・ロール径・荷重を決定し、電線を左右に折り曲げる。
判定方法
導体が完全に断線した回数を屈曲回数とする。

捻回試験

目的
電線が捻れに対してどれだけ耐えられるかの確認
試験方法
長さ、荷重を決定し、電線を左右90度に捻る。
判定方法
導体が完全に断線した回数を捻回回数とする。

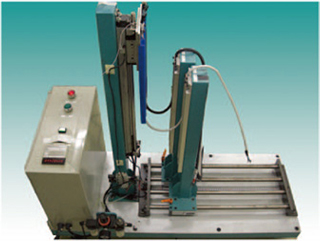

U字屈曲試験

目的
電線が移動曲げ(U 字屈曲)に対してどれだけ耐えられ るかの確認
試験方法
速度、曲げを決定し、電線の移動曲げ(U 字形)を行う。
判定方法
導体が完全に断線した回数を屈曲回数とする。

移動曲げ試験

目的
電線が移動の曲げに対してどれだけ耐えられるかの確認
試験方法
ロール径・荷重を決定し、電線を左右に折り曲げる。
判定方法

○導体が完全に断線した回数を屈曲回数とする。
又は、電線にキンク、捻れ等の発生を確認する。

○線間のショートの有無、絶縁体・シースの外観異常の有無を確認する。

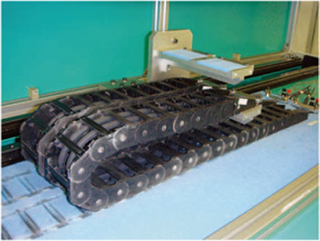

ケーブルベア屈曲試験

目的
ロボットケーブル(FA ケーブル)等の実装に近い形での屈曲耐久性の確認
試験方法
電線をケーブルベアに取り付け移動曲げを行う。
判定方法
導体が完全に断線した回数を屈曲回数とする。

燃焼試験

目的
垂直に保持させたケーブルを15秒間隔で5回燃焼させる。
試験方法
UL 758, UL 1581(UL VW-1)
CSA C22.2 No. 0.3(CSA FT1)
判定方法
各燃焼後、60秒以上燃焼しないこと又は、旗が25%以上燃えないこと。
落下する燃えカス等で下部に敷いた綿が燃焼しないこと (FT1以外)

ケーブルベア屈曲試験

ケーブルベア屈曲試験

屈曲試験

屈曲試験

U字屈曲試験

U字屈曲試験

技術資料

耐油性

Oil resistant

耐油性試験

1. 物性試験
試験条件
試験油:不水溶性切削油(ユシロンカットDS50)
浸漬温度:23℃ 、50℃ 、70℃

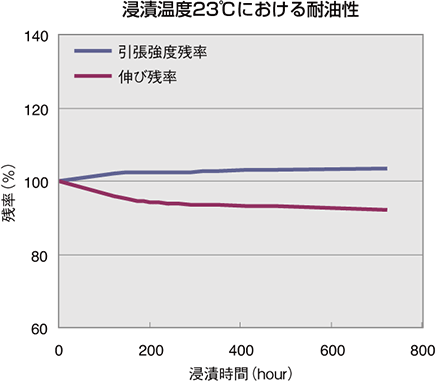

浸漬温度23℃ における耐油性

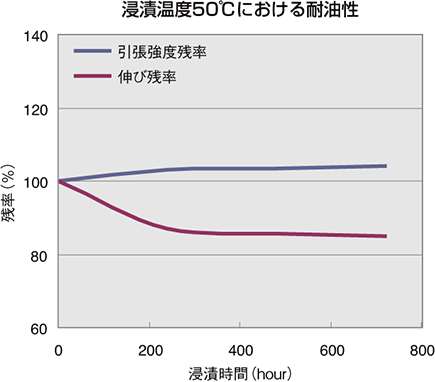

浸漬温度50℃ における耐油性

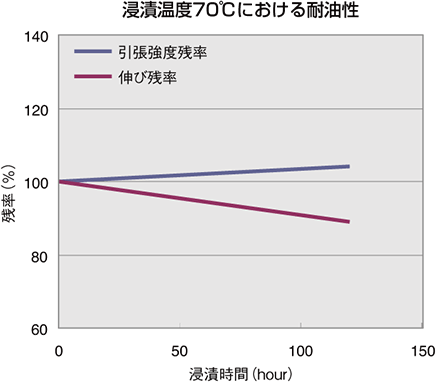

浸漬温度70℃ における耐油性

2. 体積及び質量
試験条件
試験油:不水溶性切削油(ユシロンカットDS50)
浸漬温度:23℃ 、50℃ 、70℃
23℃ ×120h 23℃ ×240h 23℃ ×480h 23℃ ×720h 50℃ ×240h 50℃ ×480h 50℃ ×720h 70℃ ×120h
体積変化率(%) 5.31 5.84 2.75 6.39 1.02 -1.78 -1.52 -2.41
重量変化率(%) 0.78 1.11 1.52 1.76 -1.00 -2.41 -4.15 -4.35
判定

※特性値は試験データであり、保証値ではありません。
