CoaXPress ケーブル
CoaXPress Cable
CoaXPress対応FAカメラ及びフレームグラバー間接続用のインターフェースケーブルシングル及び
マルチチャンネルにも対応
- 高データレート:最高12.5Gbps(同軸ケーブル1本使用時)、最高50Gbp(s同軸ケーブル4本使用時)
- 長距離伝送が可能。
- ビデオ・通信・制御・電源を1本の同軸ケーブルで転送
- ケーブルは、用途に合わせた固定用/高摺動を用意。
- マルチ(デュアル、クアッド)の丸型ケーブル、及びフラットケーブルもラインアップしています。
- JIIA認証品 ※1
- RoHS(10物質)に対応。
※1 認証品のラインアップは随時更新致します。お問合せください。
※光ファイバを使用した CoaXPress-over-Fiber についてはお問合せください。
CoaXPress(CXP)は、非対称型高速ポイント間シリアル通信の規格で、一本または複数本の同軸ケーブルでビデオや静止画像の転送を行うインタフェイスです。
一本のケーブルにつきビデオ、画像、データを最高12.5Gbpsで転送し制御信号を41.6Mbpsの固定ビットレートで通信を行います。
また、パワー・オーバー・ケーブル(“Power over CoaXPress”)をサポートしている他、100m以上のケーブル長が可能です。
(※5C同軸で CXP-3〜 CXP-1で100m 以上対応可)
※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。

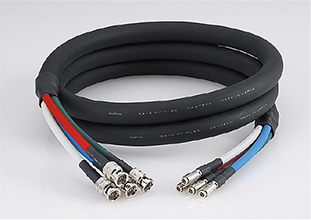

BNC to DIN 1.0/2.3 Push-pull Type
4芯丸型マルチケーブル

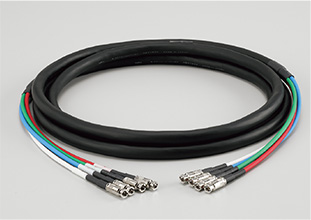

BNC to DIN 1.0/2.3 Push-pull Type
4芯丸型マルチケーブル

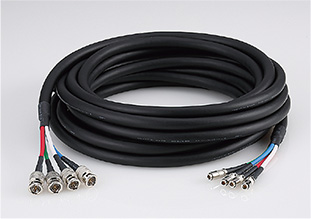

DIN 1.0/2.3 Screw angle Type to DIN
4芯丸型マルチケーブル

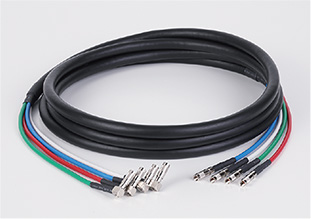

MicroBNC to MicroBNC 可動用
4芯マルチケーブル

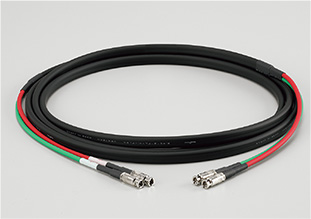

MicroBNC to MicroBNC 可動用
2芯マルチケーブル

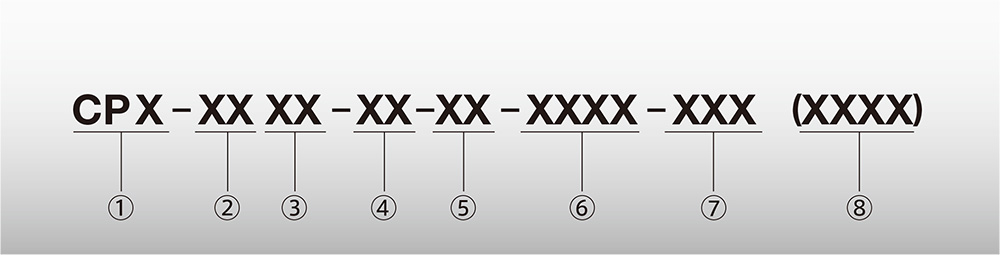

CoaXPress 型名説明
| ① カテゴリタイプ |
記号 | 仕様 |
|---|---|---|
| CP1 | CXP-1 (1.25Gbps) | |
| CP2 | CXP-2 (2.50Gbps) | |
| CP3 | CXP-3 (3.125Gbps) | |
| CP5 | CXP-5 (5.000Gbps) | |
| CP6 | CXP-6 (6.250Gbps) | |
| CP10 | CXP-10 (10.000Gbps) | |
| CP12 | CXP-12 (12.500Gbps) |
| ② ケーブルタイプ |
記号 | 仕様 |
|---|---|---|
| 55C | 5.5Cタイプ | |
| 5C | 5Cタイプ | |
| R6 | RG-6タイプ | |
| U6 | RG-6 UL1365タイプ HF(高摺動仕様)のみ | |
| 33C | 3.3Cタイプ | |
| 3C | 3Cタイプ | |
| 24C | 2.4Cタイプ |
※カスタムケーブルにつきましては、別途お問い合わせください。
| ③ ケーブル仕様 |
記号 | 仕様 |
|---|---|---|
| ST | 標準仕様(固定用) | |
| HF | 高摺動仕様 |
| コネクタ仕様 ④ ⑤ |
記号 | 仕様 |
|---|---|---|
| BH | BNCコネクタ/ストレートタイプ | |
| BL | BNCコネクタ/アングルタイプ | |
| DS | DIN 1.0/2.3 Push-pull/ストレートタイプ(次ページ組み合わせを参照) | |
| DH | ||
| DL | DIN 1.0/2.3 Push-pull/アングルタイプ | |
| DHS | DIN 1.0/2.3 Screw/ストレートタイプ | |
| DHLS | DIN 1.0/2.3 Screw/アングルタイプ | |
| HH | MicroBNC/ストレートタイプ | |
| HL | MicroBNC/アングルタイプ | |

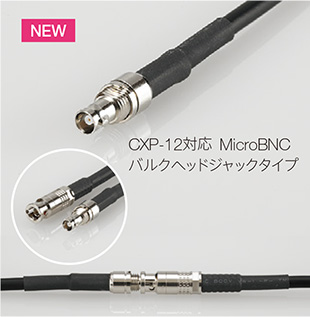

| HHJ | MicroBNC／バルクヘッドジャックタイプ |
※品名の記載順はストレートを優先にし、BNC・DIN 1.0/2.3 Push-pul・l DIN 1.0/2.3 Screw・MicroBNCの優先順で記載ください。
詳細は下記の型番指定例を参照ください。
| ⑥ L長 ※L長は例です。 |
記号 | 仕様 |
|---|---|---|
| 0050 | 5m | |
| 0100 | 10m | |
| 1000 | 100m |
| ⑦ ジャケット色 |
記号 | 仕様 |
|---|---|---|
| 00K | 黒(標準色) | |
| ※その他の色ご希望の場合は、ご相談ください。 | ||
| ⑧ 特殊仕様 |
記号 | 仕様 |
|---|---|---|
| SQ | 4芯丸形マルチケーブル | |
| SQLP | 4芯丸形マルチケーブル(低粉塵仕様) | |
| FDLP | 2芯フラットマルチケーブル(低粉塵仕様) | |
| FQLP | 4芯フラットマルチケーブル(低粉塵仕様) |

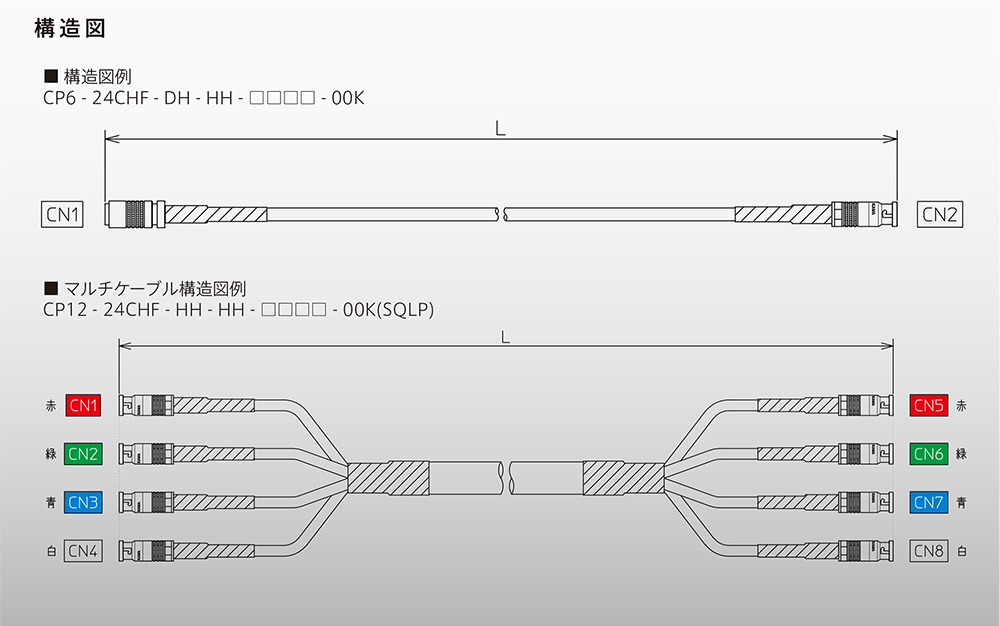

【型番指定例】
（例1）
使用レンジ:CXP-6、ケーブル:24C タイプ/高摺動、MicroBNC to DIN Push-pull、L 長:5m、ケーブル:黒
型名: CP6-24HF-DH-HH-0050-00K
（例2）
使用レンジ:CXP-12、ケーブル:2.4C タイプ/高摺動、4 芯丸型低粉塵、MicroBNC アングル to MicroBNC、
L 長:10m、ケーブル:黒
型名: CP12-24CHF-HH-HL-0100-00K(SQLP)
【摺動回数 参考データ】
| ケーブルタイプ | ベアR | 摺動回数 |
|---|---|---|
| 24CHF 1芯 16m | R50 | 450万回 |
| R6HF/U6HF 1芯 17m | R50 | 1700万回 |
| 24CHF SQLP(4芯) 16m | R75 | 1500万回 |
| ケーブルタイプ | ベアR | 摺動回数 |
|---|---|---|
| 24CHF 1芯 12m | R50 | 200万回 |
| R6HF/U6HF 1芯 12m | R50 | 1700万回 |
※摺動回数、伝送距離は当社独自の評価基準によるものです。
これらのデータは参考値であり、保証値では御座いません。
CoaXPress2.1 最長伝送距離 対応表(参考資料)
2024年11月5日現在
| 同軸type | Range |  |
 |
 |
 |
 |
 |
 |
対応コネクタ (CXP-6 まで対応品 = ○ /CXP-12 対応品 = ◎ ) | 対応電線 ( 対応品 = ○ ) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Micro-BNC | DIN(1.0/2.3) *Push-Pull |
DIN(1.0/2.3) *Screw |
BNC | Single | Multi Dual(2 心) |
Multi Quad(4 心) |
|||||||||||||||||
| Rate(bps) | 12.5G | 10G | 6.25G | 5G | 3.125G | 2.5G | 1.25G | ストレート | アングル | バルクヘッド ジャック |
ストレート | アングル | ストレート | アングル | ストレート | アングル | バルクヘッド ジャック |
丸型 | フラット型 | 丸型 | フラット型 | ||
| 5.5C | Standard | 43m | 53m | 53m | 78m | 134m | 145m | 166m | 準備中 | ◎ | ◯ | ||||||||||||
| Highflex | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | ◯ | |||||||||||||
| 5C | Standard | 30m | 40m | 40m | 55m | 100m | 105m | 130m | ◎ | 準備中 | ◯ | ◯ | ◯ | ||||||||||
| Highflex | 20m | 27m | 30m | 45m | 75m | 80m | 90m | ◎ | ◯ | ◯ | ◯ | ||||||||||||
| RG6 | Standard | 14m | 20m | 20m | 33m | 55m | 60m | 70m | ◯ | ◯ | ◯ | ◯ | |||||||||||
| Highflex | 12m | 17m | 17m | 26m | 45m | 50m | 57m | ◎ | ◎ | ◯ | ◯ | ◯ | |||||||||||
| 3.3C | Standard | 25m | 32m | 32m | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | ◎ | ◯ | ||||||||||||
| Highflex | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | 準備中 | ◯ | 準備中 | ||||||||||||
| 3C | Standard | 20m | 23m | 23m | 35m | 60m | 63m | 68m | ◯ | ◯ | ◯ | ◯ | |||||||||||
| Highflex | 14m | 20m | 20m | 30m | 50m | 55m | 64m | ◯ | ◯ | ◯ | 準備中 | ||||||||||||
| 2.4C | Standard | 18m | 20m | 20m | 32m | 53m | 57m | 61m | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ||||||
| Highflex | 12m | 16m | 16m | 24m | 40m | 44m | 51m | ◎ | ◎ | ◎ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 準備中 | ◯ | ◯ | ◯ | ◯ | ||
※1 上記はシングル品の資料とマルチ品の規格適合製品については、別途お問い合わせください。
※2 Dua(l 2本)及びQuad(4本)丸型ケーブル及びフラットケーブル、低粉塵ケーブルも対応しております。丸型ケーブルは多芯撚りの都合上、伝送距離はシングル品とMax 伝送距離が若干短くなる場合がございます。CXPカメラとFG ボードとの接続相性に依っても伝送距離が異なる場合がございますので、実機評価をお勧めします。
※3 コネクタの組み合わせは、CN1側を BNC、CN2側を DIN(1.0/2.3)のように別タイプのコネクタ組み合わせも可能です。御用命の際にお問い合わせください。
※4 CXP-10、CXP-12製品は、随時ラインアップ予定です。(伝送距離は参考値として記載しております。)
※5 JIIA 認証の最新情報が必要な場合は、営業または技術にお問い合わせください。
※6 当社製品は、RoHS2(10物質)規制に全て対応しております。
※7 CoaXPress リピーターは、CEマーク/UKCAマークにも対応しております。上記の表から随時製品ラインアップを増やしております。上記に無い仕様やカスタム仕様のご要求・ご相談がございましたら、弊社担当営業及び技術までご相談ください。
上記の表から随時製品ラインアップを増やしております。
上記に無い仕様やカスタム仕様のご要求・ご相談がございましたら、弊社担当営業及び技術までご相談ください。
