ビデオカメラ用ケーブル

VM2060/2061/2092/2114

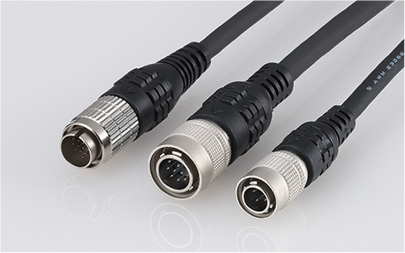

VM2060/2061/2092/2114超小型丸型コネクタ一体成形品

用 途

CCDカメラなどの小型機器接続用

特 長
  • 4Pから20Pまでを揃え、ワンタッチのプッシュプルロック機構に依り迅速に挿抜できます。また、スクリューロックタイプもあります。
  • コネクタは、ヒロセ電機(株)製HR10A、25シリーズコネクタを使用し、当社独自のPVC一体成形処理をされた超小型丸型コネクタケーブルです。

CCDカメラの小型化、ヘッド分離型の普及に伴い、カメラケーブルも細線化および接続部の高密度化が要求されてまいりました。平河ヒューテックのCCDカメラケーブルは、従来からのカメラケーブル設計技術をベースに加工技術を融合させ、多方面でのご要求にお応えいたします。

標準品のご提案はもとより、使用環境に応じての設計電線でのきめ細かい対応もさせていただきます。屈曲性能の向上、耐油性能の付与、耐寒性など使用環境に対応することや標準使用以外の長さ違いなど、ご相談をお受けいたします。

小型丸型コネクタの加工も行っております。結線部を硬質樹脂で固めたあと、一体成形加工を行うという信頼性の高い加工方法を採用しております。また超小型コネクタ加工については、独自の一体成形加工を施しております。組み立てタイプのコネクタ加工や、端末のご指定の加工も対応しております。

プラグボディー部形状(mm)

タイプ 使用コネクタ
VM2061 6P HR10A-7P 6P、6S
VM2060 12P HR10A-10P-12P、12S
*VM2092 12P HR10A-10TP-12P、12S
*VM2114 16P 20P HR25-9TP、HR25-20P、20S
* 印はスクリューロックコネクタ品
