電線・加工品
Cable & Assembly

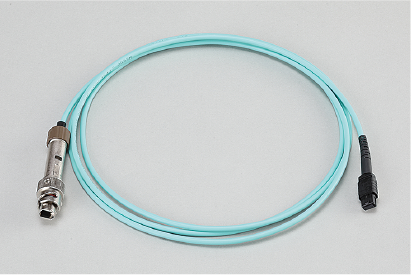

4K/8K用ARIB規格 光コネクタ(相当品)

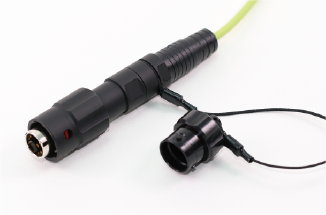

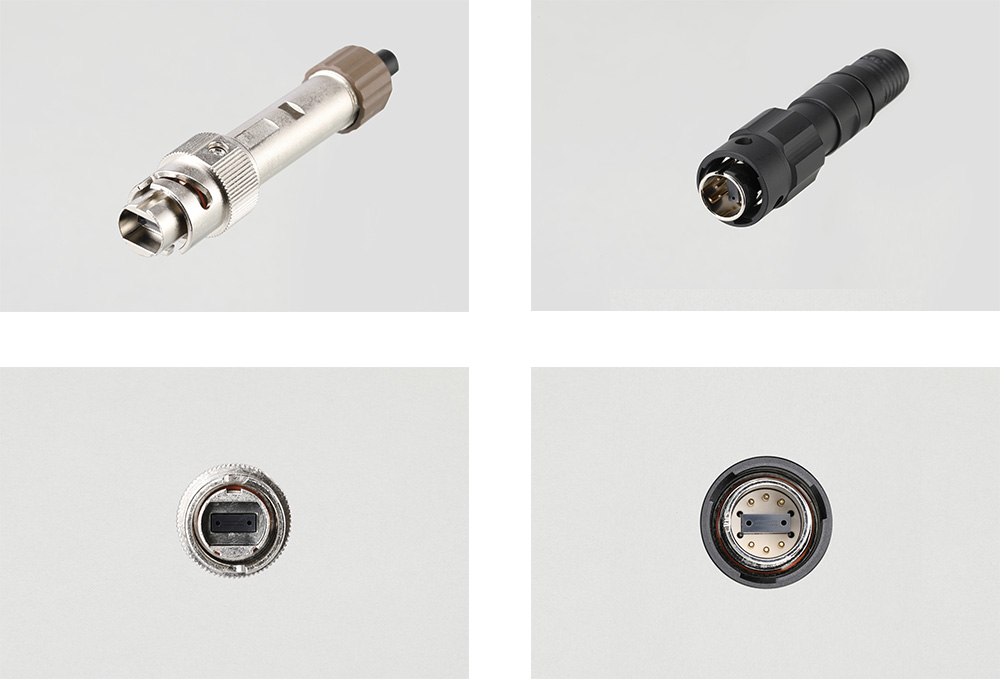

STD-B58 相当品勘合プラグ
<多治見無線電機(株)製コネクタ>
レセプタクルコネクタ
用 途

・4K/8K 放送機器間インターフェイス
・医療機器

特 長
  1. 一般財団法人電波産業会(ARIB)で規格化された超高精細度テレビジョ ン信号スタジオ機器間インターフェイス規格(STD-B58)相当品(10Gリ ンク信号を伝送可能)の光防水コネクタです。
    スーパーハイビジョン非圧縮信号を24心光信号ケーブルで伝送でき ます。また、24心光信号と電気信号を同時に伝送することもできます。
    (ARIB規格は準拠しておりません)

仕様

4K/8K用ARIB規格光コネネクタ(相当品)
光 芯 線(mm) 24芯 φ4.0
適用光ファイバ GIー50/125(OM3)
伝 送 帯 域(MHz/KM) 1500
最大伝送距離(m) 300
研磨種別 ゼロ度PC(直角 PC)
接続損失(dB) 0.7以下 (LED λ=850nm)
許容曲げ半径(m) 30
