MPOコネクタ(多心光コード)

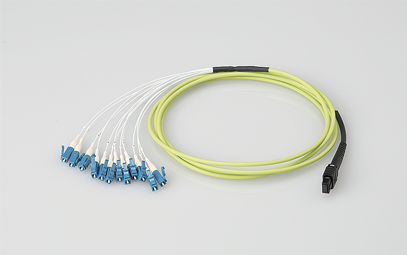

①LCコネクタ②MPOコネクタタイプ
用 途
・公衆通信用回路配線
・交換機器用伝送装置配線
特 長
1
1本の光コードで最大(12心)配線が可能です。
2

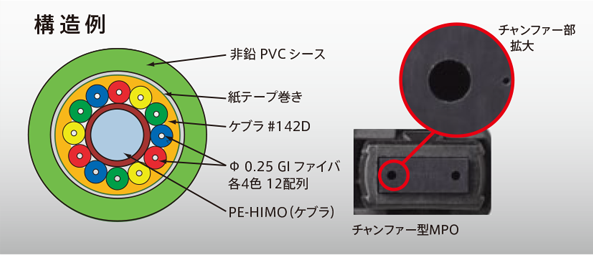

光コード中心のテンションメンバをケブラ材質で強化し(柔軟性)と(軽量化)で使用が可能です。3
光コード径が(Φ3.0mm)と細く仕上がっているので、入り組んだ配線スペースでも対応は可能です。4
プッシュオン型で着脱が簡単に出来ます。5
多心ファイバを一括に集約し高密度の接続通信が対応可能になります。
仕様
型名① | 12G-50-C-MPO-LC-□M |
---|---|
型名② | 12G-50-C-MPO-MPO-□M |
光ファイバ種類 | GI(マルチモード) |
モールドフィールド径(μm) | 50(λ=0.85μm LED) |
クラッド径(μm) | 125 |
心線材質 | UV樹脂 |
心線外径(mm) | 0.25 |
心線色 | 各4色(白、黄、赤、青) |
補強材 | アラミド繊維 |
撚り合わせ外径(mm) | 1.85(紙巻) |
シース材質 | 非鉛PVC |
シース厚さ(mm) | 0.575 |
シース外径(mm) | 3.00(Max 3.15) |
シース色 | 若草(05F) |
光コード特性(λ=0.85μm)
伝送損失(dB/Km) | 3.0以下 |
---|---|
許容張力(参考値)N(kgf) | 58(6)以下 |
最小曲げ半径(mm) | 30 |
使用環境条件
使用温度範囲 | -20 ~ 65℃ |
---|---|
使用湿度範囲 | RH90%以下 |
製品特性(λ=0.85μm)
接続損失(dB) | 0.5以下 |
---|---|
反射減衰量(dB) | 25以上 |
端面仕上り LC |
AdPC |
MPO |
平面 |
