光ファイバケーブル

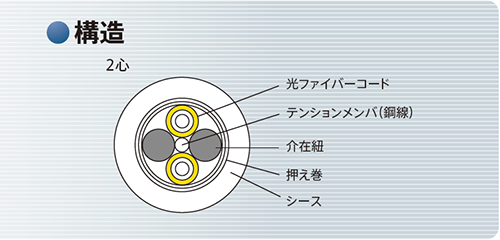

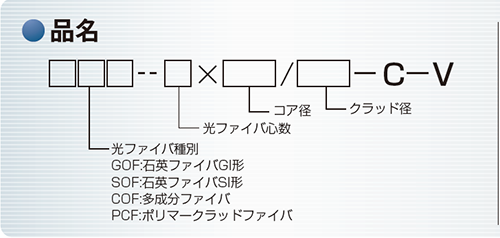

コード集合型光ファイバケーブル
コード集合形光ファイバケーブルは、光ファイバ単心コードを集合したケーブルですから、
機械的強度に優れ、かつ、充分な可とう性を有しています。ケーブル端末にはコネクタが容易に取り付けられます。
項目 | 仕様 | |||||
---|---|---|---|---|---|---|
ファイバ心数 | 2・4 | 6 | 8 | 10 | 12 | 16 |
外形 (mm) | 9 | 10 | 12 | 13 | 15 | 17 |
概算質量 (kg/km) | 80 | 92 | 130 | 160 | 190 | 260 |
許容張力 (N) | 440 | 440 | 790 | 790 | 790 | 790 |
許容曲げ半径 (mm) | 100 | 100 | 120 | 130 | 150 | 170 |
※光ファイバ:φ2.0コードタイプ

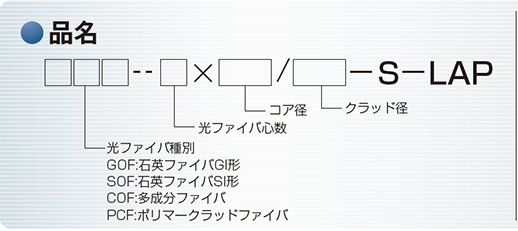

層撚型光ファイバケーブル

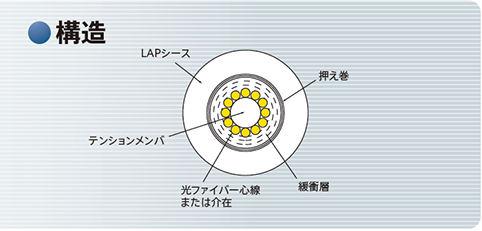

層撚型光ファイバケーブルはテンションメンバを中心にして、その周囲に光ファイバ線を配列した構造で、
LAPシース採用のため屋外用・施工性に優れています。
項目 | 仕様 |
---|---|
ファイバ心数 | 1~12 |
外形 (mm) | 12 |
概算質量 (kg/km) | 120 |
許容張力 (N) | 1620 |
許容曲げ半径 (mm) | 120 |

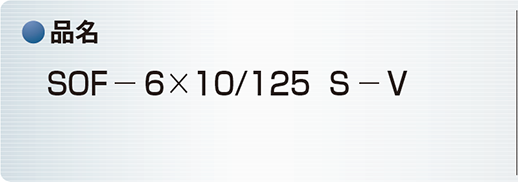

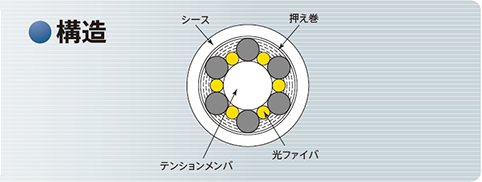

6心光ファイバケーブル
項目 | 仕様 |
---|---|
使用温度 (℃) | 60以下 |
外形 (mm) | 10 |
概算質量 (kg/km) | 90 |
許容張力 (N) | 600 |
許容曲げ半径 (mm) | 100 |
