極細・超極細同軸ケーブル

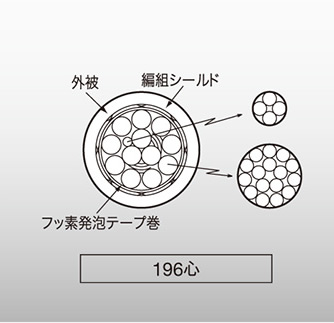

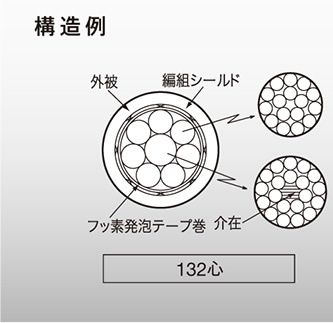

極細同軸マルチケーブル・アッセンブリ
FINE COAXIAL MULTI CABLES, ASSEMBLIES
用 途
超音波診断装置、電子機器の内部・外部配線
特 長
- 耐屈曲性、柔軟性に優れています。
- 合金線導体を使用することにより、高い機械的強度と屈曲特性を実現しています。
- 当社独自の架橋発泡ポリエチレン絶縁体により、低容量と柔軟性を実現すると共に、絶縁体の上にPETテープを巻くことによって耐熱性と機械的強度を確保しています。(CCE品)

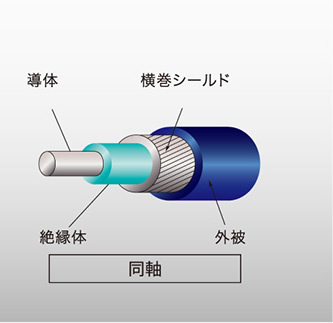

構造及び性能（同軸ケーブル）
| 項目 | 極細同軸 | 極細同軸 | 超極細同軸 | |
|---|---|---|---|---|
| 導体 | サイズ(AWG) | 40 | 40 | 42 |
| 構成(本/mm) | 7/0.03 | 7/0.03 | 7/0.025 | |
| 材質 | T-CA | T-CA | AG-C | |
| 絶縁体 | 材質 | PFA | CCE+PET | PFA |
| 外径(mm) | 0.23 | 0.29 | 0.20 | |
| シールド | 材質 | TA | TA | TA |
| 外被 | 材質 | PET | PET | PET |
| 外径(mm) | 0.35 | 0.39 | 0.32 | |
| 最大導体抵抗 20℃(Ω/m) | 5.0 | 5.0 | 7.5 | |
| 標準静電容量 1kHz(pF/m ) | 110 | 65 | 110 | |
| 標準インピーダンス TDR(Ω)※1 | 50 | 65 | 50 | |
| 標準減衰量 10MHz(dB/m ) | 0.62 | 0.39 | 0.377 | |
T-CA:錫メッキ合金線、AG-C:銀メッキ合金線、TA:錫メッキ軟銅線、CCE:架橋発泡ポリエチレン、PET:ポリエステルテープ
平河 高密度実装ZIFコネクタ
極細同軸線を高密度にアッセンブリする事を可能にし、多様化する多チャンネル信号伝送へのご要望にお応えします。このZIF(Zero Insertion Force)コネクタは、従来のZIFコネクタに比べ、クロストーク等電気特性に優れた構造になっております。
- 1.フレキシブルな仕様
- コネクタを構成しているコネクティングボードのピンアサイン(GND、Sig 配置)を自由にカスタマイズする事ができる高密度・多極(最大272極)コネクタです。
- 2. 優れた伝送特性
- コネクタ筐体に金属製シェルを採用し、レセコネクタ側には、接地用ピンを用いる事で、ノイズ対策に効果を発揮します。そして各ピンを極力短く伝送する事でクロストークを最小限に抑えます。また、ケーブルとの接続部においても同軸構造を極力維持したアッセンブリとなっており、伝送品質の確保を実現しております。
- 3. 周辺部品もサポート
- コネクタだけではなくカバー、ケース(鋳造品、切削品)やブッシング(成形品)といった製品機構部品の設計から調達・組立までをサポート致します。接続部の保護、屈曲・引張等の機械的強度を向上させるには有効です。

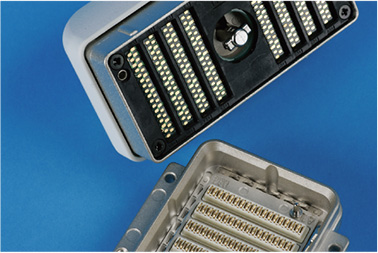

- 採用例
- アッセンブリ例

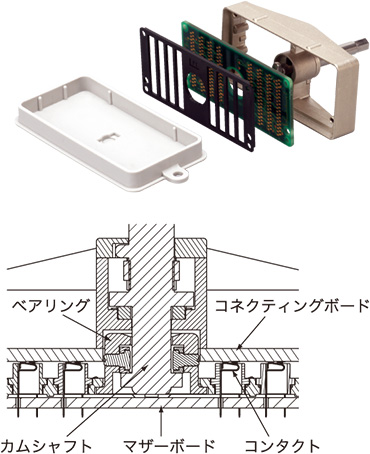

- 製品構成
製品仕様
| 1.定格電流 | 0.5A |
| 2.定格電圧 | AC250V |
| 3.絶縁抵抗 | DC250V / 1,000MΩ(MIN.) |
| 4.接触抵抗 | 30mΩ (MAX.) |
| 5.嵌合信頼性 | 10,000回保証 |
| 6.嵌合時トルク | 2Nm |
| 7.コンタクト保持力 | 4.9N / 1min. |
記載以外にも様々なバリエーションがございますので、お気軽にご相談ください。
