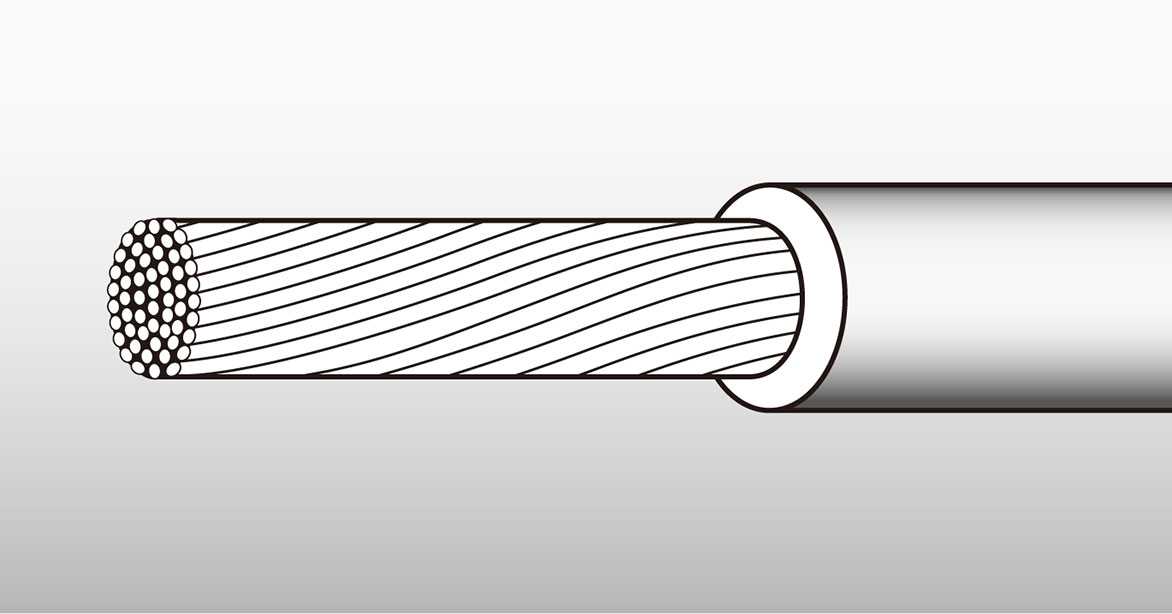

絶縁電線
UL STYLE 1061, CSA AWM
SEMI-RIGID PVC-INSULATED WIRE
適用規格Application Standard
UL 758CSA C22.2 No.210
定格Rating
300V, 80℃
用 途
配線スペースの少ない電子機器の内部配線
特 長
- 半硬質ビニル使用により熱変形が少ない。
- 細い為、スペースファクター上有利です。
- 半硬質ビニル使用により、機械的強度がすぐれています。
構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | 半硬質ビニル絶縁体SRPVC Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 1061 AWM |
28 | 7/0.13 | 0.38 | 0.26 | 0.90 | 229 | 2.5 | 1500 |
| 26 | 7/0.16 | 0.48 | 0.27 | 1.02 | 134 | 3.4 | ||
| 24 | 7/0.2 | 0.60 | 1.14 | 86.0 | 4.7 | |||
| 22 | 7/0.26 | 0.78 | 1.32 | 50.3 | 6.4 | |||
| 20 | 7/0.32 | 0.96 | 0.34 | 1.64 | 34.6 | 9.2 | ||
| 18 | 19/0.26 | 1.30 | 0.27 | 1.84 | 19.3 | 11.0 | ||
| 16 | 26/0.26 | 1.60 | 2.14 | 13.6 | 15.0 | |||
※参考許容電流値は、周囲温度50℃ で空中に一条配線した場合とします。
- U S E
- Internal Wiring in Electric Bookkeeping, Accounting, Time-Recording Machines, or Electronic Equipment if within a chassis or protected from mechanical injury.
