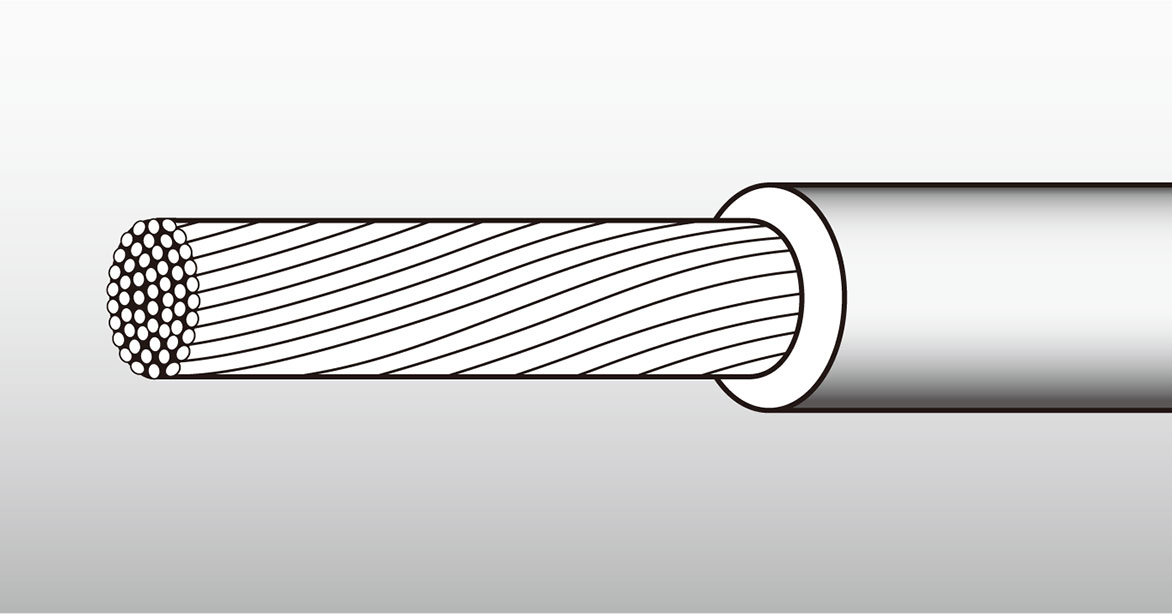

絶縁電線
UL STYLE 1015, CSA TYPE TEW
HEAT-RESISTANT PVC WIRE
適用規格Application Standard
UL 758CSA C22.2 No.127
定格Rating
600V, 105℃
用 途
各種電気・電子機器の内部配線
特 長
- UL、CSA共用です。
- 600V、105℃以下の一般電気・電子機器の一次回路用の配線として使用できます。
構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | ビニル絶縁体PVC Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 1015 TEW |
28 | 7/0.13 | 0.38 | 0.80 | 1.98 | 229 | 2.5 | 2000 |
| 26 | 7/0.16 | 0.48 | 2.08 | 134 | 3.8 | |||
| 24 | 11/0.16 | 0.62 | 2.22 | 88.9 | 5.2 | |||
| 22 | 17/0.16 | 0.76 | 2.36 | 57.5 | 7.0 | |||
| 20 | 26/0.16 | 0.95 | 0.81 | 2.56 | 37.6 | 9.2 | ||
| 18 | 41/0.16 | 1.19 | 2.80 | 23.8 | 12.0 | |||
| 16 | 54/0.18 | 1.53 | 3.15 | 14.3 | 16.0 | |||
| 14 | 41/0.26 | 1.93 | 0.82 | 3.57 | 9.0 | 22.0 | ||
| 12 | 65/0.26 | 2.43 | 0.86 | 4.15 | 5.7 | 29.0 | ||
| 10 | 66/0.32 | 3.02 | 0.89 | 4.80 | 3.7 | 40.0 | ||
※上表以外に特殊導体を用い柔軟性を考慮した可とう電線及びラッピング用、半田付用に一括コーティングした電線も製造致しております。
※参考許容電流値は、周囲温度75℃ で空中に一条配線した場合とします。
※28AWG は、CSA のみ認可となります。
- U S E
- Internal Wiring of Appliances.
