絶縁電線

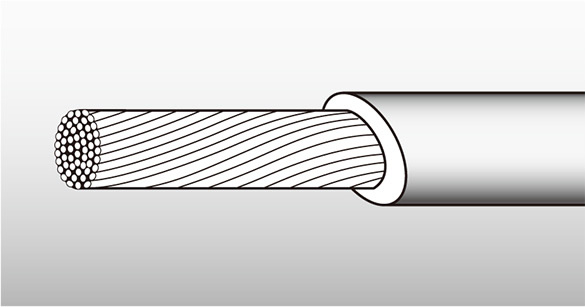

UL STYLE 1592

FEP-INSULATED WIRE


適用規格Application Standard

UL 758

定格Rating

300V, 200℃
用 途

耐熱耐薬品等、より信頼性を重視される各種電気・電子機器の内部配線

特 長
  • 常時200℃にて使用できます。
  • -260℃まで使用でき、-85℃なら充分な柔軟性を維持できます。
  • 摩擦係数が小さい。
  • 耐薬品性に優れています。
  • 燃えない。

構造及び性能

UL STYLE 錫メッキ軟銅線導体Tinned Copper Cond. テフロン絶縁体FEP Ins. 最大
導体抵抗Max. Cond.
Resistance
(20℃ Ω/km)
参考
許容電流
Allowable Current
(for reference)
(A)
耐電圧(AC V/1分)
Dielectric Strength
(AC V/min.)
サイズSize (AWG) 構成(本/mm)
Composition
(No./mm)
外径Dia. (mm) 厚さThick. (mm) 外径Dia. (mm)
1592 26 1/0.404 0.404 0.41 1.22 144 3.1 2000
7/0.16 0.48 0.42 1.32 134
24 1/0.511 0.511 0.41 1.33 91.4 4.1
7/0.2 0.60 0.42 1.44 86.0
22 1/0.643 0.643 0.41 1.47 58.1 5.5
7/0.26 0.78 1.60 50.3
20 1/0.813 0.813 1.64 38.0 7.2
7/0.32 0.96 0.42 1.80 34.6
18 1/1.024 1.024 0.41 1.85 22.9 10.0
19/0.26 1.30 0.42 2.14 18.6
16 1/1.291 1.291 0.41 2.12 14.2 13.0
19/0.32 1.60 0.42 2.44 12.3

※参考許容電流値は、周囲温度170℃で空中に一条配線した場合とします。
※18AWG 以上のサイズには定格温度表示用糸(黒)を導体に撚り込みます。表面表示はありません。

U S E
Internal Wiring of Appliances.
