絶縁電線

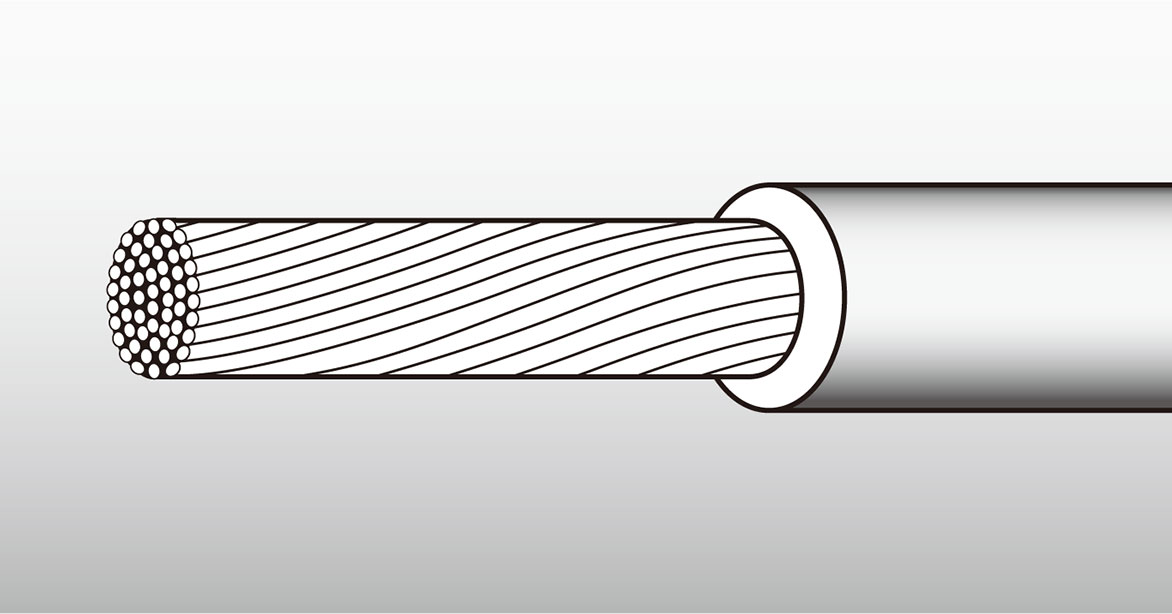

UL STYLE 1331

FEP-INSULATED WIRE


適用規格Application Standard

UL 758

定格Rating

600V, 150℃
用 途

耐熱耐薬品等、より信頼性を重視される各種電気・電子機器の内部配線

特 長
  • 常時150℃にて使用できます。
  • -260℃まで使用でき、-85℃なら充分な柔軟性を維持できます。
  • 摩擦係数が小さい。
  • 耐薬品性に優れています。
  • 燃えない。

構造及び性能

UL STYLE 錫メッキ軟銅線導体Tinned Copper Cond. テフロン絶縁体FEP Ins. 最大
導体抵抗Max. Cond.
Resistance
(20℃ Ω/km)
参考
許容電流
Allowable Current
(for reference)
(A)
耐電圧(AC V/1分)
Dielectric Strength
(AC V/min.)
サイズSize (AWG) 構成(本/mm)
Composition
(No./mm)
外径Dia. (mm) 厚さThick. (mm) 外径Dia. (mm)
1331 26 1/0.404 0.404 0.54 1.49 145 3.6 2000
7/0.16 0.48 1.56 134
24 1/0.511 0.511 1.59 92.0 4.7
7/0.2 0.60 0.55 1.70 85.0
22 1/0.643 0.643 0.54 1.73 57.5 6.4
7/0.26 0.78 0.55 1.88 50.3
20 1/0.813 0.813 0.54 1.90 38.0 8.3
7/0.32 0.96 0.55 2.06 34.6
18 1/1.024 1.024 0.54 2.11 23.0 11.0
19/0.26 1.30 0.55 2.40 19.3
16 1/1.291 1.291 0.54 2.38 14.2 15.0
19/0.32 1.60 0.55 2.70 12.7

※参考許容電流値は、周囲温度120℃で空中に一条配線した場合とします。
※導体は、銀メッキ軟銅線も製造致しております。
※18AWG以上のサイズには定格温度表示用糸(橙)を導体に撚り込みます。表面表示はありません。

U S E
Internal Wiring of Appliances.
