単心シールド線
UL STYLE 1571
PVC-INSULATED SHIELDED WIRE
適用規格Application Standard
UL 758定格Rating
30V, 80℃
用 途
配線スペースの少ない小型電気・電子機器の内部配線
特 長
- 細く柔軟性に富む。
- スペースファクター上有利です。
- 架橋を施したタイプは、半田ごてに触れても融け難くなっています。

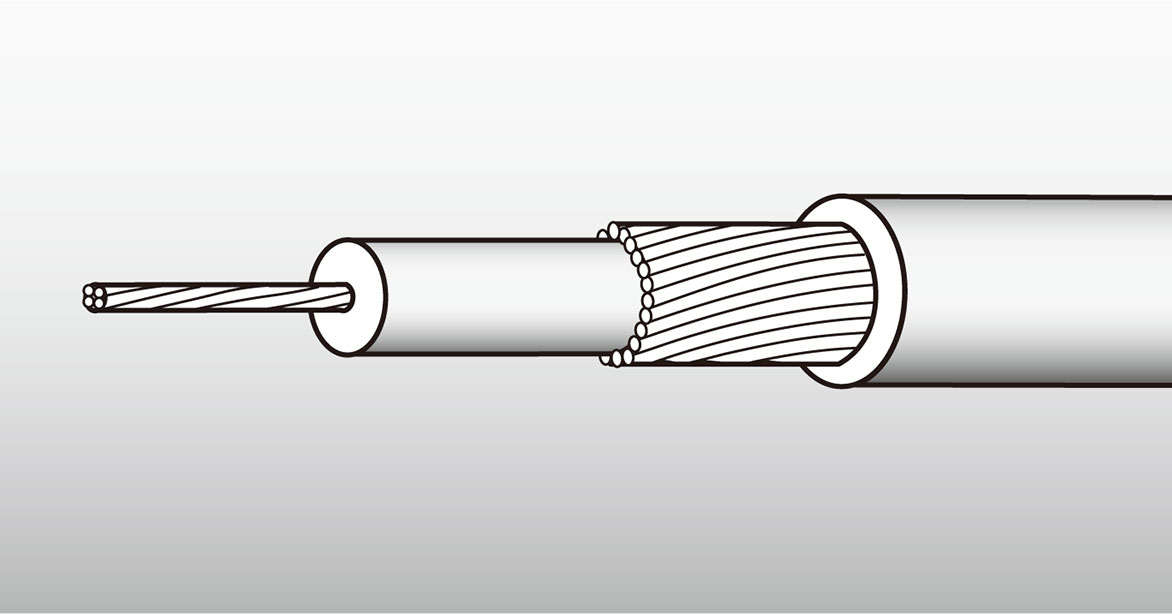

構造及び性能
| UL STYLE | 錫メッキ軟銅線導体Tinned Copper Cond. | ビニル絶縁体PVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 1571 | 32 | 7/0.08 | 0.24 | 0.17 | 0.57 | 横巻 Wrap |
0.21 | 1.15 | 559 | 1.3 | 500 |
| 30 | 13/0.08 | 0.33 | 0.26 | 0.84 | 0.22 | 1.50 | 301 | 1.8 | |||
| 28 | 7/0.13 | 0.38 | 0.22 | 0.82 | 1.46 | 229 | 2.5 | ||||
| 26 | 12/0.12 | 0.48 | 0.26 | 1.00 | 0.25 | 1.70 | 145 | 3.4 | |||
| 24 | 11/0.16 | 0.62 | 0.31 | 1.24 | 0.33 | 2.10 | 88.9 | 4.7 | |||
| 22 | 17/0.16 | 0.76 | 0.25 | 1.26 | 0.31 | ||||||
※参考許容電流値は、周囲温度50℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Class 2 Circuits in Electronic Equipment.
