単心シールド線
UL STYLE 1626, CSA TYPE REW
XLPVC INSULATED SHIELDED WIRE
適用規格Application Standard
UL 758CSA C22.2 No.127
定格Rating
300V, 105℃
用 途
各種電気・電子等、昇温機器の内部配線
特 長
- 架橋ビニルを使用しますので、半田ごてが触れた場合でも融け難くなっています。
- UL、CSA共用です。
- UL 1185相当の太さで、105℃定格です。
構造及び性能

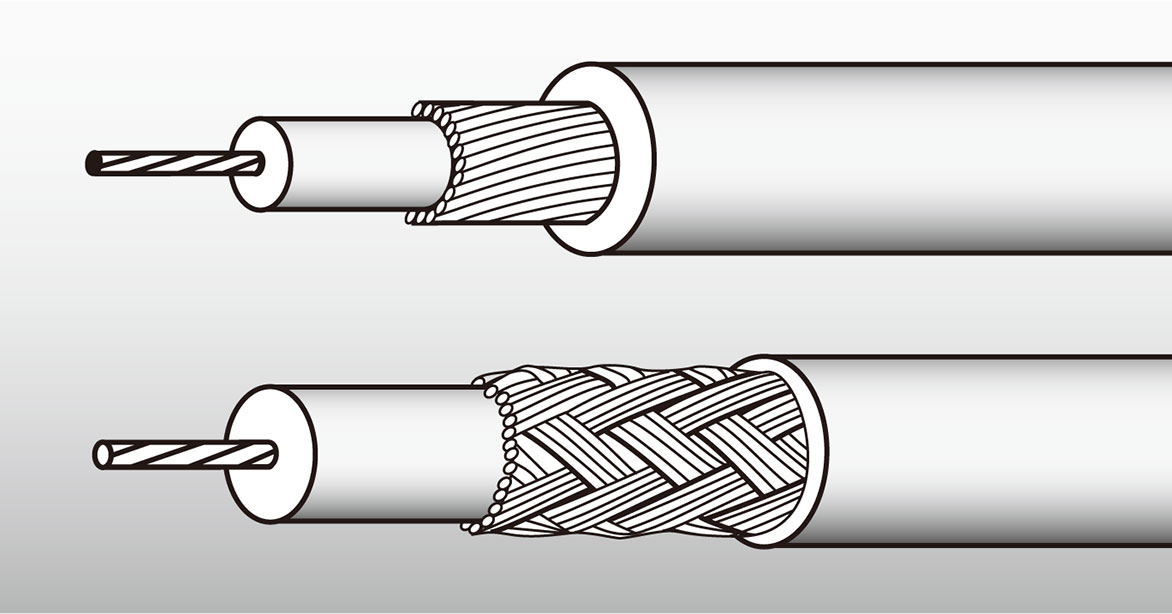

| UL STYLE CSA TYPE シールドタイプShield Type |
錫メッキ軟銅線導体Tinned Copper Cond. | 架橋ビニル絶縁体XLPVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
架橋ビニルシースXLPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 1626 REW 横巻 Wrap |
26 | 7/0.16 | 0.48 | 0.48 | 1.44 | 横巻 Wrap |
0.44 | 2.51 | 134 | 3.8 | 2000 |
| 24 | 11/0.16 | 0.62 | 0.49 | 1.60 | 2.70 | 88.9 | 5.2 | ||||
| 22 | 17/0.16 | 0.76 | 1.74 | 0.45 | 2.88 | 57.5 | 7.0 | ||||
| 20 | 26/0.16 | 0.95 | 1.93 | 3.07 | 37.6 | 9.2 | |||||
| 18 | 41/0.16 | 1.19 | 0.53 | 2.24 | 0.50 | 3.48 | 23.8 | 12.0 | |||
| 1626 REW 編組 Braid |
26 | 7/0.16 | 0.48 | 0.48 | 1.44 | 編組 Braid |
0.44 | 2.82 | 134 | 3.8 | 2000 |
| 24 | 11/0.16 | 0.62 | 0.49 | 1.60 | 3.01 | 88.9 | 5.2 | ||||
| 22 | 17/0.16 | 0.76 | 1.74 | 0.45 | 3.19 | 57.5 | 7.0 | ||||
| 20 | 26/0.16 | 0.95 | 1.93 | 3.38 | 37.6 | 9.2 | |||||
| 18 | 41/0.16 | 1.19 | 0.53 | 2.24 | 0.50 | 3.79 | 23.8 | 12.0 | |||
※参考許容電流値は、周囲温度75℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Electronic Equipment.
