光中継器
GearBOX シリーズ
GearBOX series 12G-SDI/3G-SDIコンバータ
□ BOXタイプ

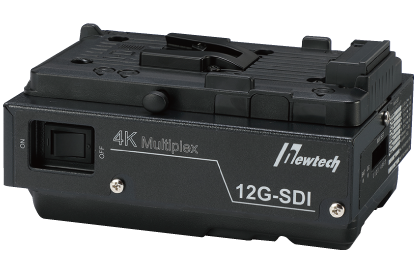

フロント側

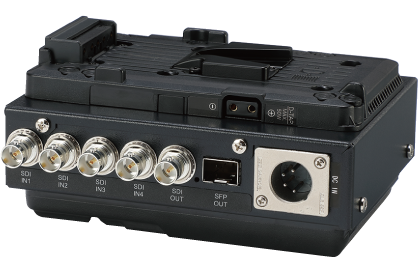

リア側
□ ラックマウントタイプ

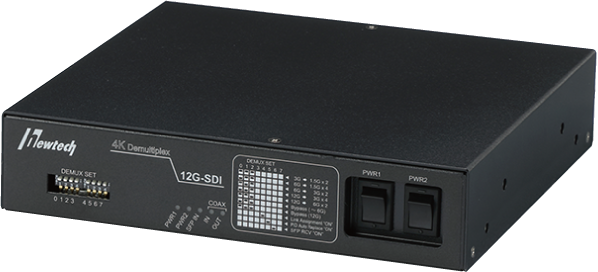

フロント側

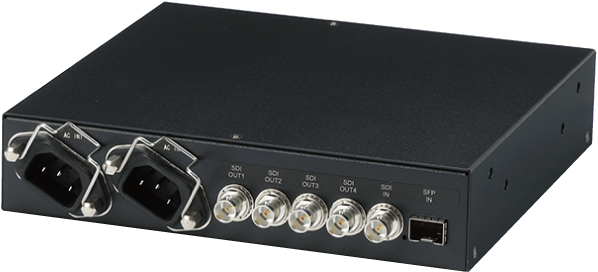

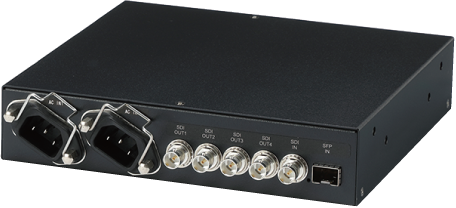

リア側
GearBOX シリーズの用途
・4K/8K中継用
・同軸省線化(MUX)
・長距離化(光インタフェース)
特 長
- 14K(3G-SDI×4本)⇔ 12G-SDI MUX/DEMUX
- 212G-SDI信号を光及び同軸で伝送可能
- 3BOX typeは、バッテリーマウント可能。さらに、カメラにもマウント可能
- 4ラックマウントタイプは、二重電源により信頼性アップ さらに、2台連結して19inchラックマウント可能

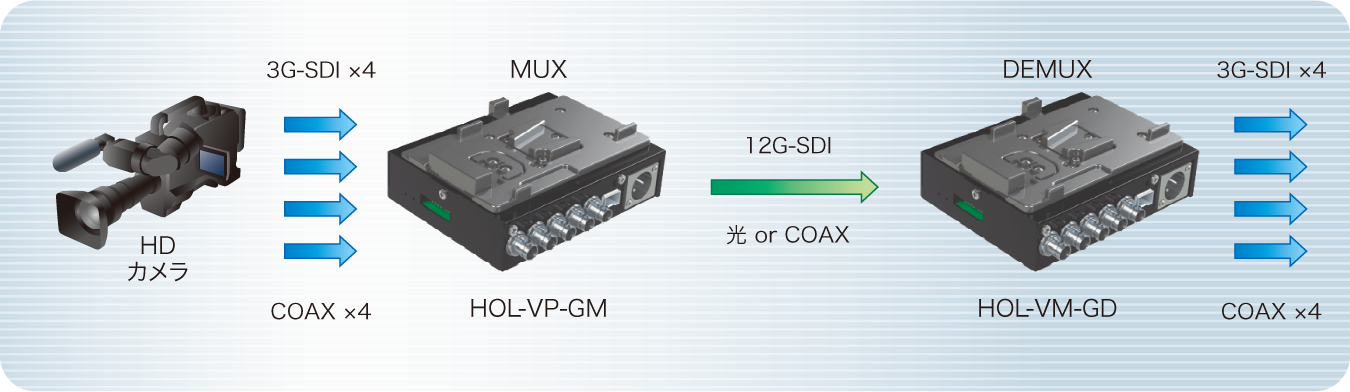

構成例

対応パターン
- ① HD-SDI x 2
- 3G-SDI
- ② HD-SDI x 4
- 6G-SDI
- ③ 3G-SDI x 2
- 6G-SDI
- ④ 3G-SDI x 4
- 12G-SDI
- ⑤ 6G-SDI x 2
- 12G-SDI
MUXタイプ
-
HOL-VP-GM
Vマウント(デュアル) -
HOL-VM-GM

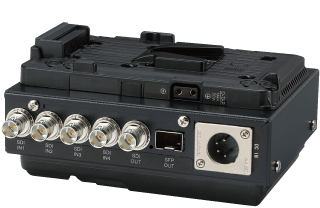

Vマウント(シングル) -
HOL-NM-GM

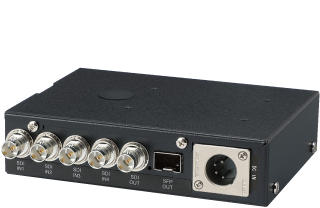

平置きタイプ -
HOL-RM-GM
ラックタイプ
DEMUXタイプ
-
HOL-VM-GD

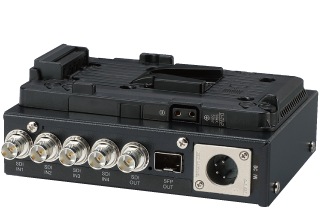

Vマウント(シングル) -
HOL-NM-DM

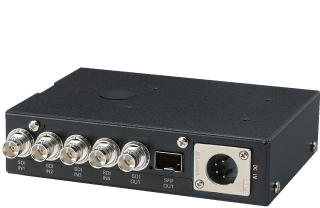

平置きタイプ -
HOL-RM-GD
ラックタイプ
BOXタイプ仕様
BOX type | |||||
MUX | DEMUX | ||||
型名 | HOL-VP-GM | HOL-VM-GM | HOL-NM-GM | HOL-VM-GD | HOL-NM-GD |
---|---|---|---|---|---|
外形寸法 | 145(W) × 110(D) × 73.75(H) mm |
145(W) × 110(D) × 61.75(H) mm |
145(W) × 110(D) × 58.93(H) mm |
145(W) × 110(D) × 61.75(H) mm |
145(W) × 110(D) × 58.93(H) mm |
質量 | 約 0.9 kg | 約 0.8 kg | 約 0.6 kg | 約 0.8 kg | 約 0.6 kg |
入出力信号 | HD-SDI、3G-SDI、6G-SDI、12G-SDI | ||||
同軸インターフェース | 75Ω BNC型 | ||||
同軸 入力ch数 | 4 | 1 | |||
同軸 出力ch数 | 1 | 4 | |||
光インタフェース | SFP | ||||
光 出力ch数 | 1 | ||||
電源入力電圧定格 | DC 9.5~18V | ||||
電源コネクタ | XLR-4P(オス) | ||||
バッテリー駆動 | カメラ用バッテリー (SONY社製)駆動にも対応 |
- | カメラ用バッテリー (SONY社製)駆動にも対応 |
- | |
バッテリー入力電圧定格 | 14~17V | - | 14~17V | - | |
Vマウントアダプタープレート | カメラ、バッテリー | バッテリー | - | バッテリー | - |
消費電力 | 15W | ||||
温湿度条件 | -10~60℃/30~90%(結露なき事) |
※外形寸法は、コネクタ等の突起部を除いた寸法です。
ラックマウントタイプ仕様
RACK MOUNT type | ||
MUX | DEMUX | |
型名 | HOL-RM-GM | HOL-RM-GD |
---|---|---|
外形寸法 | 205(W) × 200(D) × 44(H) mm | |
質量 | 約 1.3 kg | 約 1.3 kg |
入出力信号 | HD-SDI、3G-SDI、6G-SDI、12G-SDI | |
同軸インターフェース | 75Ω BNC型 | |
同軸 入力ch数 | 4 | 1 |
同軸 出力ch数 | 1 | 4 |
光インタフェース | SFP | |
光 出力ch数 | 1 | |
電源入力電圧定格 | AC 85~264V | |
電源コネクタ | ACインレット(2系統) | |
消費電力 | 15W | |
温湿度条件 | -10~60℃/30~90%(結露なき事) |
※外形寸法は、コネクタ等の突起部を除いた寸法です。
ラック固定金具仕様
19インチラック固定金具 | |
型名 | HOL-RM-SET |
---|---|
規格 | EIA/JIS兼用 |
説明 | 2台連結した状態で19インチラックへ固定します |

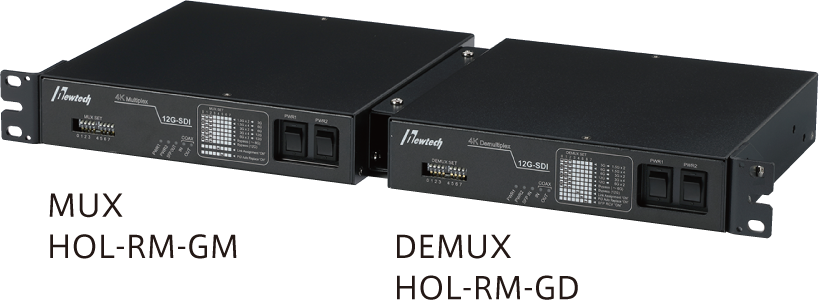

ラック固定金具実装イメージ(2台連結)
AC/DCアダプタ仕様
型名 | HOL-AC-M60 |
![]() |
---|---|---|
品番 | 73H2-975 | |
入力電圧 | AC90-240V | |
出力電圧 | DC12V ±0.5V / 4.6A | |
動作温度 | 0℃~40℃ | |
動作湿度 | 20~80% | |
付属 | 電源コード |
※フレームには同梱されておりませんので、必要に応じてお求めください。
