光中継器

HOL-CBXシリーズ

HOL-CBX series　4K/8K中継用光伝送装置

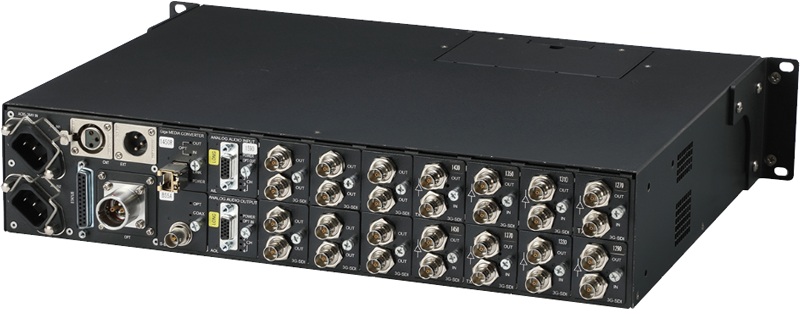

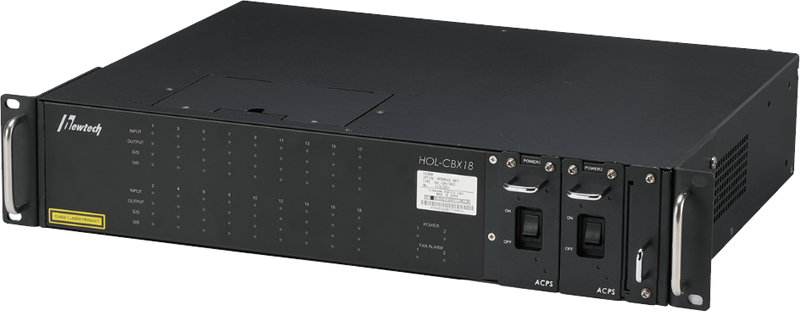

□ HOL-CBX18シリーズ

フロント

HOL-CBX18ED

型名 コネクタ SLOT数 サイズ WDM 監視 給電対応 拡張機能
HOL-CBX18 SC 18 2U 18波長 接点 － －
HOL-CBX18FX
HOL-CBX18ED		 レモFXW
レモEDW		 18 2U 18波長 接点 － －
HOL-CBX18TJ
HOL-CBX18TP		 多治見2404
多治見2402		 18 2U 18波長 接点 － －

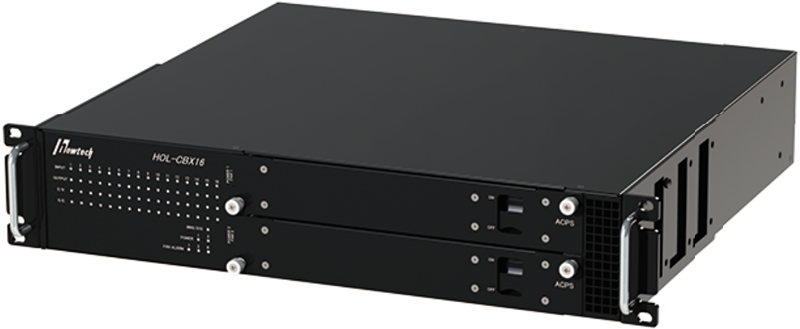

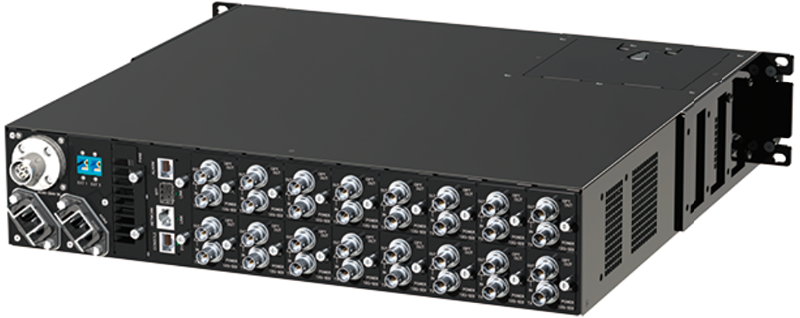

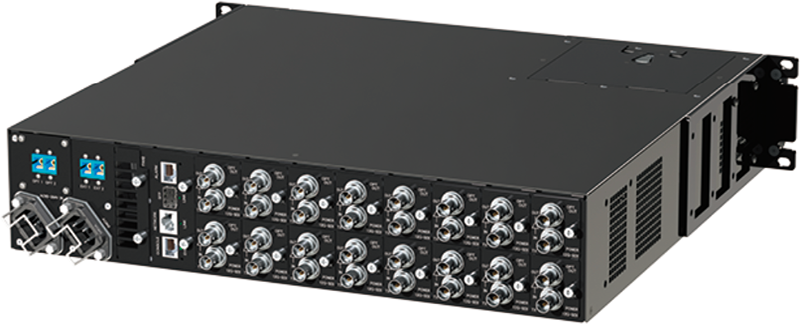

□ HOL-CBX16シリーズ

フロント

HOL-CBX16-C

HOL-CBX16FX

HOL-CBX16-CW

型名 コネクタ SLOT数 サイズ WDM 監視 給電対応 拡張機能
HOL-CBX16-C SC 16 2U － ※SNMP or 接点 － －
HOL-CBX16-CW SC 16 2U 18波長 ※SNMP or 接点 － －
HOL-CBX16FX
HOL-CBX16ED		 レモFXW
レモEDW		 16 2U 18波長 ※SNMP or 接点 － －
HOL-CBX16TJ
HOL-CBX16TP		 多治見2404
多治見2402		 16 2U 18波長 ※SNMP or 接点 － －

※オプションとなります。

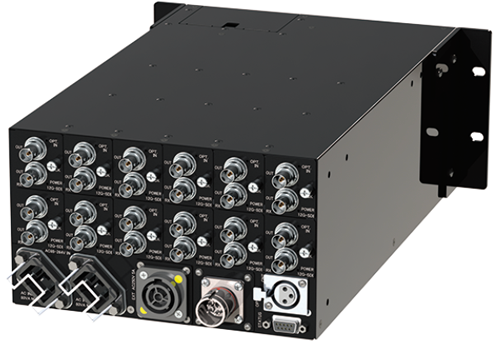

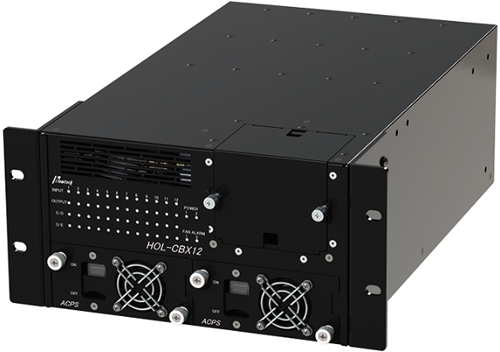

□ HOL-CBX12シリーズ

フロント

HOL-CBX12TP

型名 コネクタ SLOT数 サイズ WDM 監視 給電対応 拡張機能
HOL-CBX12 SC 12 3U ハーフ 16波長 接点 － －
HOL-CBX12FX
HOL-CBX12ED		 レモFXW
レモEDW		 12 3U ハーフ 16波長 接点 ○ －
HOL-CBX12TJ
HOL-CBX12TP		 多治見2404
多治見2420		 12 3U ハーフ 16波長 接点 ○ －

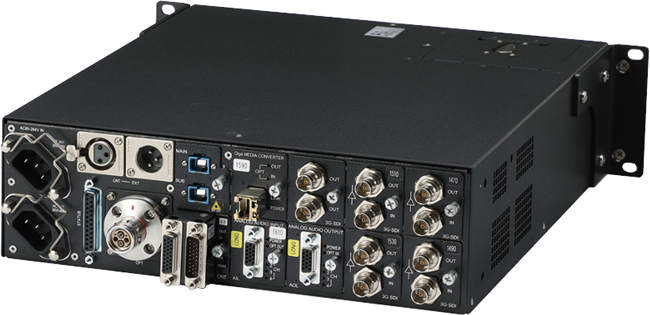

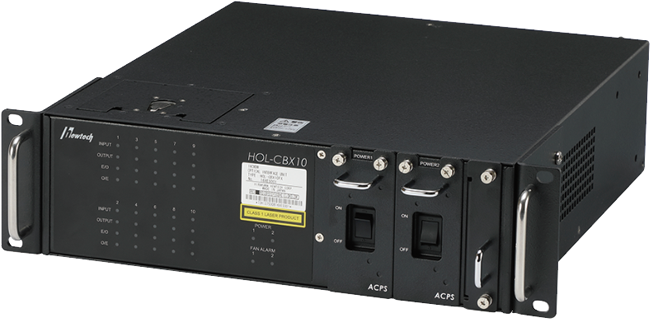

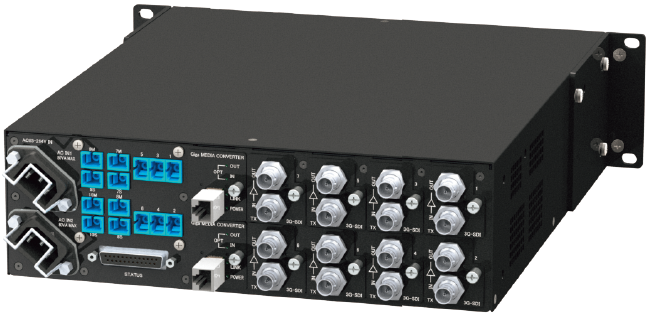

□ HOL-CBX10シリーズ

フロント

HOL-CBX10FX

HOL-CBX10-C

型名 コネクタ SLOT数 サイズ WDM 監視 給電対応 拡張機能
HOL-CBX10 SC 10 2U 14波長 接点 － －
HOL-CBX10-C SC 10 2U － 接点 － －
HOL-CBX10FX
HOL-CBX10ED		 レモFXW
レモFDW		 10 2U 14波長 接点 － －
HOL-CBX10TJ
HOL-CBX10TP		 多治見2404
多治見2420		 10 2U 14波長 接点 － －

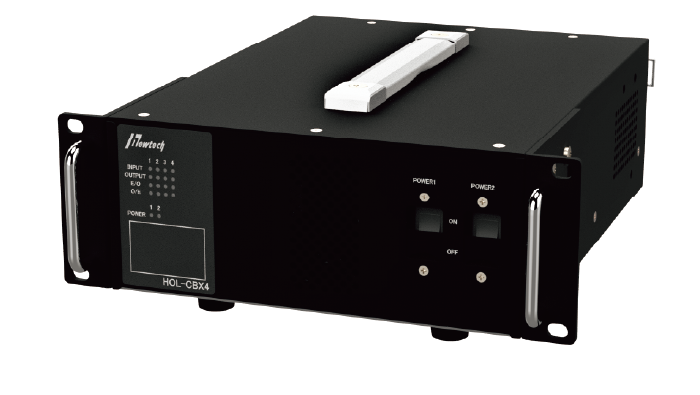

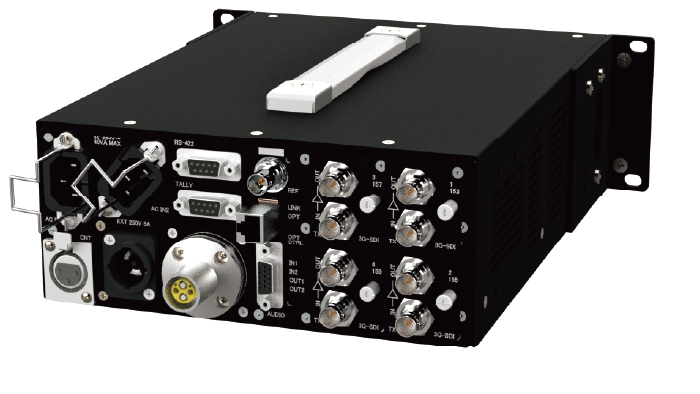

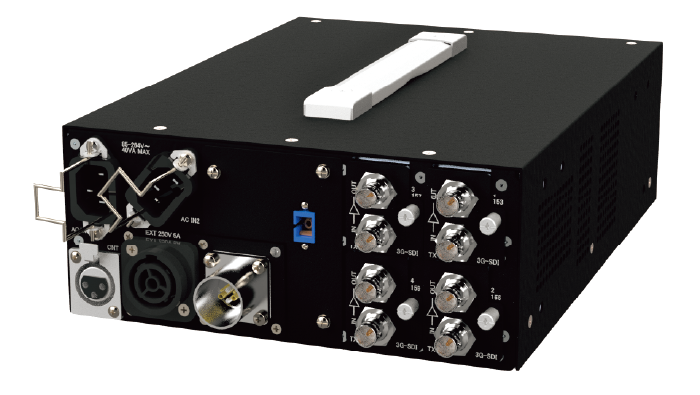

□ HOL-CBX4シリーズ

フロント

HOL-CBX4FX-B

HOL-CBX4ED

型名 コネクタ SLOT数 サイズ WDM 監視 給電対応 拡張機能
HOL-CBX4 SC 4 2U ハーフ 6波長 － － －
HOL-CBX4-B 9波長 ○
HOL-CBX4-R 9波長 ○
HOL-CBX4FX レモFXW 4 2U ハーフ 6波長 － ○ －
HOL-CBX4FX-B 9波長 ○
HOL-CBX4ED レモEDW 6波長 －
HOL-CBX4ED-R 9波長 ○
HOL-CBX4TJ 多治見2404 4 2U ハーフ 6波長 － ○ －
HOL-CBX4TJ-B 9波長 ○
HOL-CBX4TP 多治見2420 6波長 －
HOL-CBX4TP-R 9波長 ○

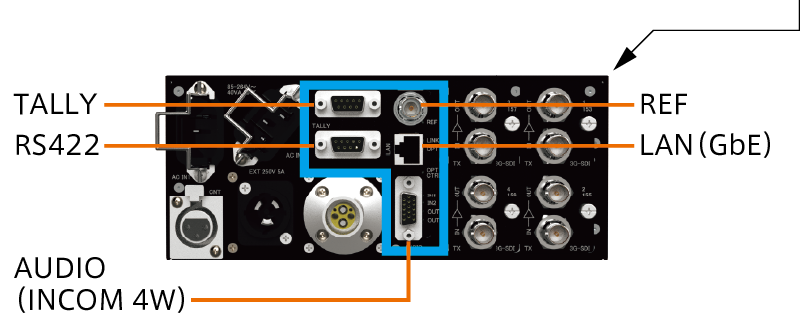

HOL-CBX4
拡張機能

HOL-CBX4 拡張機能

※「レモ」とは、LEMO社製を指します。
※「多治見」とは、多治見無線電機（株）製を指します。
HOL-CBXシリーズの用途

・4K/8Kイベント中継

・中継車間伝送

・回線センター

・スタジオ設備

・局内伝送

・局間伝送

特 長
  • 1SDI を最大18chまで光多重し、光カメラケーブルを介して光伝送
  • 2多彩なモジュールラインナップで中継制作をサポート
  • 3方向性を容易に変更可能

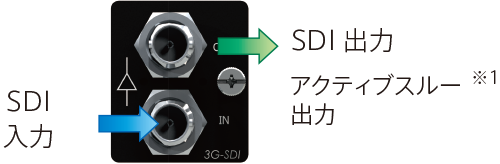

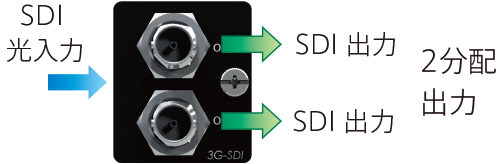

  • 4アクティブ出力及び、2分配出力対応
    (E/Oユニット・アクティブ出力 O/Eユニット・2分配出力)
  • 5拡張ポート装備(光カメラケーブルのメタル線にインカム及びDC電源を伝送することが可能)
  • 6冗長化電源を標準装備
  • 7光パワーをLEDの点滅状態で把握可能 中継現場での障害切り分けをサポート
  • 8ネットワーク監視(SNMP、Telnet、WEB、Syslog等)に対応

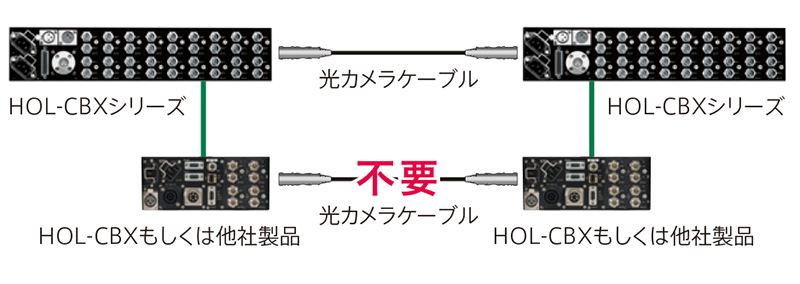

応用構成（光カメラケーブル1本で他社製品を伝送可能）

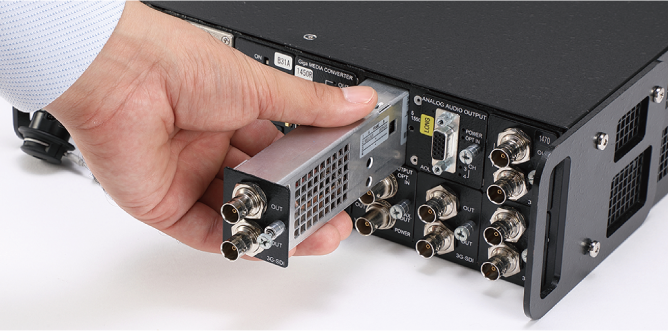

伝送信号の方向を容易に変更可能

  • モジュールの差し替えだけで方向性を容易に変更可能
  • 光コードの抜き差しが不要(トラブル&作業軽減)
  • 光コネクタが露出していない為 光面の汚れを大幅軽減

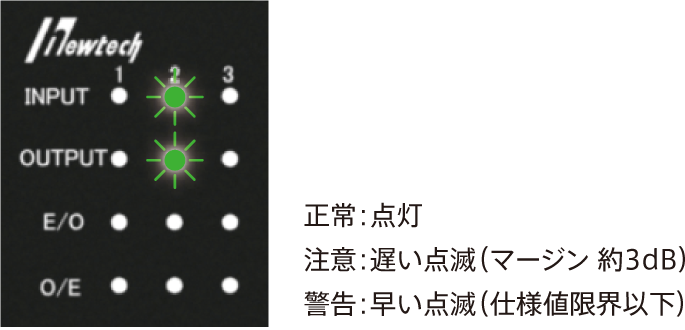

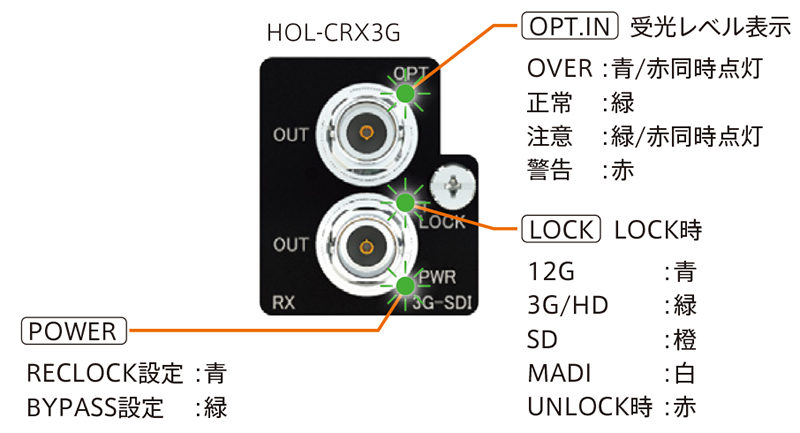

光レベル監視

  • 受光レベルを監視し、レベル低下時にLED点滅で警告
  • LED警告は、受光レベルに応じて3段階で表示
  • モジュール毎に警告を把握でき未然にトラブルを回避

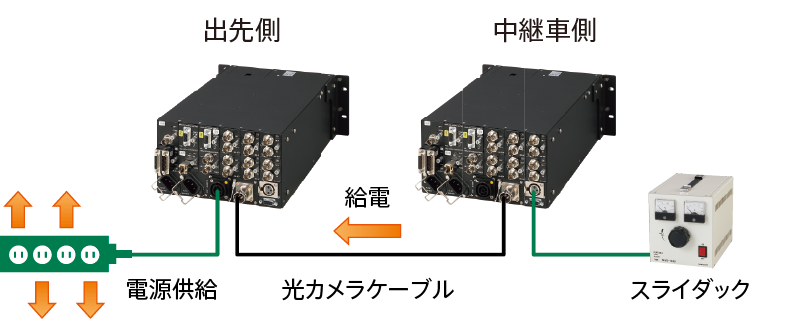

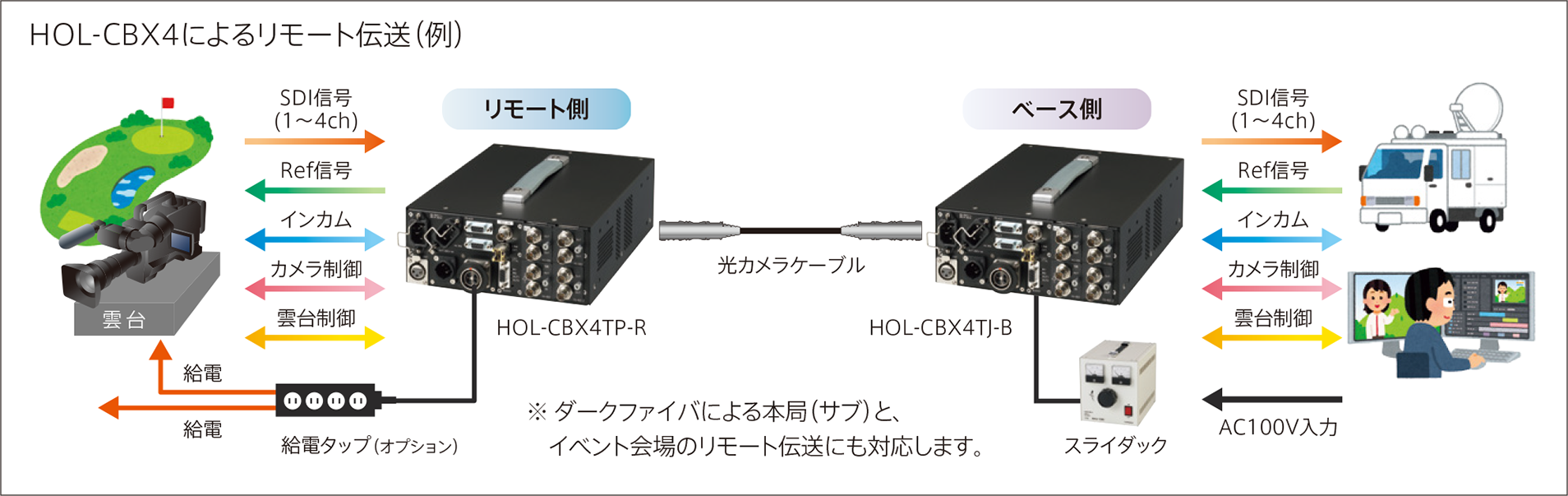

リモート給電

  • 中継車側から出先のHOL-CBX4またはCBX12へ給電
  • 出先周辺機器へも給電可能


※給電の際は、別途給電ケーブルが必要です。

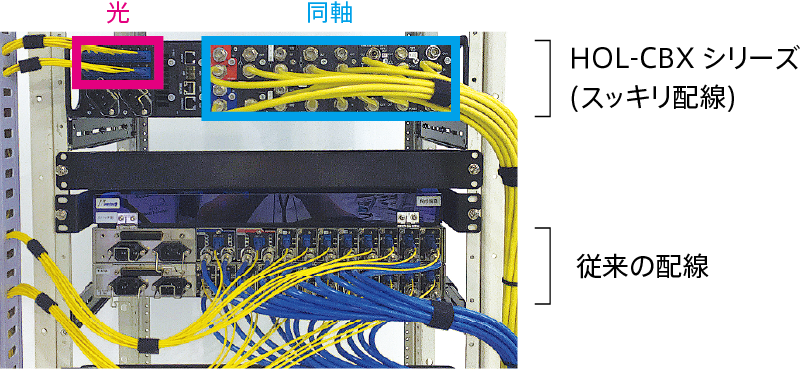

スッキリ配線

  • 光ファイバとメタル配線を分離

光ファイバと同軸ケーブルを分離することで、伝送方向の変更やメンテナンスの際、光ファイバに触れることなく各モジュールを挿抜することが可能です。

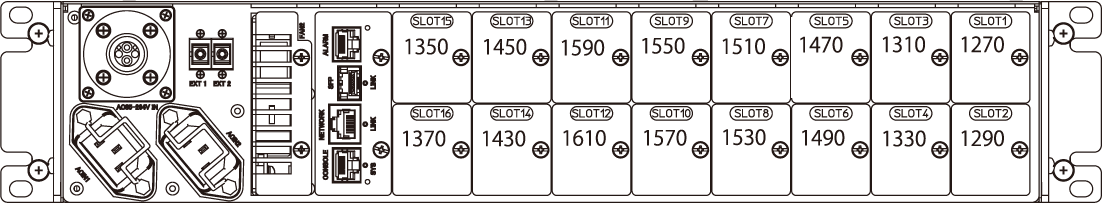

光波長構成

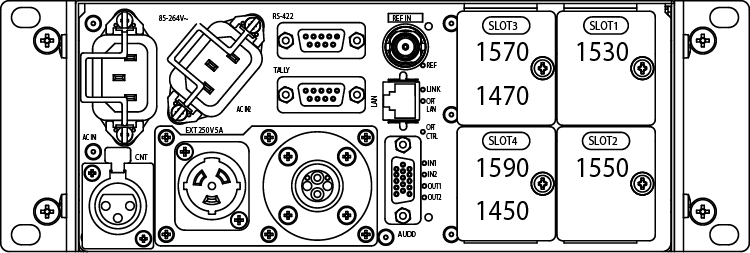

HOL-CBX4シリーズ

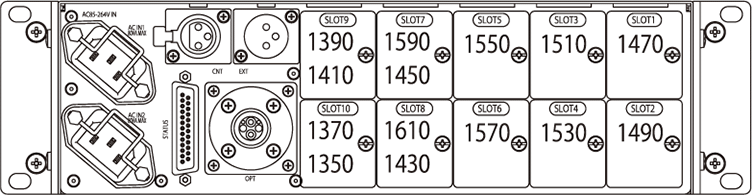

HOL-CBX10シリーズ

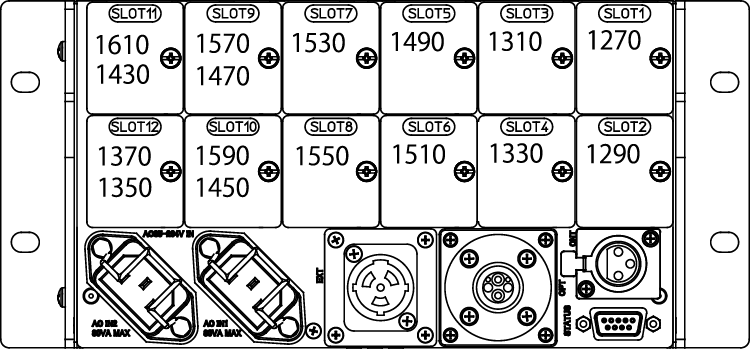

HOL-CBX12シリーズ


HOL-CBX16シリーズ

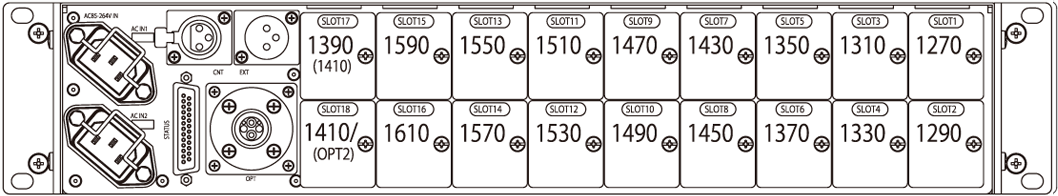

HOL-CBX18シリーズ

モジュールラインナップ

映像

12G-SDI（MADI）

3G-SDI（MADI）

12G-SDI及び、3G-SDIモジュールは、MADI、AES-3idに対応します。また、3G-SDIモジュールはCLK伝送にも対応します。
ご利用の際は、営業までお問い合せ下さい。

NTSC/PAL/3値シンク・BB/LTC/WITC

遅延は約500ns

音声

アナログオーディオ4ch

伝送遅延は100µs以下

LAN

メディアコンバータ

伝送遅延は1µs以下

制御

S-BUS

  • □ HOL-S-BUS

  • □ HOL-S-BUS-B**A

    WDM内蔵
    （光1芯伝送タイプ）

ARCNET

  • □ HOL-CARC

  • □ HOL-CARC-B**A

    WDM内蔵
    （光1芯伝送タイプ）

接点・シリアル

接点／RS-422／RS-232C

  • □ HOL-CCNT

    10点双方向＋
    RS-422/RS-232C 各2ch
    RS-422/RS-232Cケーブル添付

  • □ HOL-CCNT-B**A

    10点双方向＋
    RS-422/RS-232C 各2ch
    WDM内蔵タイプ
    （光1芯伝送タイプ）
    RS-422/RS-232Cケーブル添付
    HOL-CBX18、HOL-CBOX、 HOL-LM10

その他

光インタフェースアクセスモジュール

  • □ CBX-SC2

    外部光アクセス
    モジュール

  • □ CBX-OPTS2

    光2分岐
    モジュール

HOL-CTX3G-□□ ※2
（TXモジュール）

HOL-CRX3G
（RXモジュール）

※1 アクティブ出力は平河ヒューテック（株）の技術です。（特許第3581490）
※2 □□は送信波長を表す

監視

SNMP・接点監視(HOL-CBX16シリーズ用)

  • □ HOL-CBX-M

    ネットワーク監視
    モジュール
    SNMP、Telnet、WEB、
    Syslog 対応

  • □ HOL-CBX-AL

    接点アラーム
    モジュール

  • □ HOL-CBX16-C-BP

    監視モジュール
    ブランクパネル

電源

AC電源

  • □ HOL-CBX18-ACPS

    HOL-CBX10/18用
    電源モジュール

  • □ HOL-CBX12-ACPS

    HOL-CBX12用
    電源モジュール

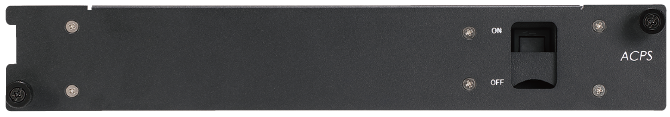

  • □ HOL-CBX16-ACPS

    HOL-CBX16用
    電源モジュール

FAN

冷却用ファン

  • □ HOL-CBX18FAN

    HOL-CBX10/18用
    FANモジュール

  • □ HOL-CBX16-FAN-R

    HOL-CBX16用
    リアモジュール

フレーム仕様

18ch／12ch多重フレーム

フレーム 18ch多重フレーム 12ch多重フレーム
HOL-CBX18 HOL-CBX12
光カメラケーブル（1芯多重） 光ファイバ伝送 光カメラケーブル伝送（1芯多重） 光ファイバ伝送
リダンダント電源対応 リダンダント電源対応
コネクタ仕様 レモ製 多治見製 SCコネクタ レモ製 多治見製 SCコネクタ
型名 HOL-CBX18FX
HOL-CBX18ED 		HOL-CBX18TJ
HOL-CBX18TP 		HOL-CBX18 HOL-CBX12FX
HOL-CBX12ED 		HOL-CBX12TJ
HOL-CBX12TP 		HOL-CBX12
スロット数 18 12
WDM（光波長多重） 18波長(1270～1610nm) 16波長(1270～1610nm)※1390,1410を除く
光コネクタ FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC
拡張コネクタ 制御線(XLR-3, Famale), 電源線(XLR-3, Male) ― 制御線(XLR-3, Famale), 電源線(powerCON) ―
動作温度 0 ～ 40℃ 0 ～ 40℃
動作湿度 30 ～ 90% 30 ～ 90%
リダンダント電源 標準装備 標準装備
消費電力 100W以下 100W以下
定格電源 AC85 ～ 264V AC85 ～ 264V
質量 6.5kg 5kg
外形寸法 430(W)×330(D)×88(H)mm ※突起部を除く 215(W)×353(D)×124(H)mm ※突起部を除く

16ch／10ch多重フレーム

フレーム 16ch多重フレーム 10ch多重フレーム
HOL-CBX16 HOL-CBX10
光カメラケーブル伝送（1芯多重） 光ファイバ伝送 光カメラケーブル伝送（1芯多重） 光ケーブル伝送
リダンダント電源対応 リダンダント電源対応
コネクタ仕様 レモ製 多治見製 SCコネクタ レモ製 多治見製 SCコネクタ
型名 HOL-CBX16FX
HOL-CBX16ED 		HOL-CBX16TJ
HOL-CBX16TP 		HOL-CBX16-CW HOL-CBX16-C HOL-CBX10FX
HOL-CBX10ED 		HOL-CBX10TJ
HOL-CBX10TP 		HOL-CBX10 HOL-CBX10-C
スロット数 16 10
WDM（光波長多重） 18波長(1270～1610nm) 非搭載 14波長(1350～1610nm) 非搭載
光コネクタ FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC SC×16 FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC×2 SC×14
拡張光コネクタ EXT1, EXT2（SCコネクタ） ― ―
拡張コネクタ ― 制御線(XLR-3, Famale)
電源線(XLR-3, Male)		 ―
動作温度 0 ～ 40℃ 0 ～ 40℃
動作湿度 30 ～ 90% 30 ～ 90%
リダンダント電源 標準装備 標準装備
消費電力 150W以下 60W以下
定格電源 AC85 ～ 264V AC85 ～ 264V
質量 8kg 7.5kg 4.5kg
外形寸法 430(W)×402(D)×86(H)mm ※突起部を除く 290(W)×330(D)×88(H)mm ※突起部を除く

4ch多重フレーム

HOL-CBX4
光カメラケーブル伝送（1芯多重） 光ファイバ伝送 光カメラケーブル伝送（1芯多重） 光ファイバ伝送
拡張機能なしリダンダント電源対応 拡張機能ありリダンダント電源対応
コネクタ仕様 レモ製 多治見仕様 SCコネクタ レモ製 多治見仕様 SCコネクタ
型名 HOL-CBX4FX
HOL-CBX4ED 		HOL-CBX4TJ
HOL-CBX4TP 		HOL-CBX4 HOL-CBX4FX-B
HOL-CBX4ED-R 		HOL-CBX4TJ-B
HOL-CBX4TP-R 		HOL-CBX4-B
HOL-CBX4-R
スロット数 4 4
WDM（光波長多重） 6波長(双方向SLOT3, 4) 9波長(双方向SLOT4のみ)
光コネクタ FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC FXW
EDW		 OPS-2404-PR
OPS-2402-R		 SC
拡張コネクタ 制御線(XLR-3, Famale), 電源線(powerCON) ― 制御線(XLR-3, Famale), 電源線(powerCON) ―
動作温度 0 ～ 40℃ 0 ～ 40℃
動作湿度 30 ～ 90% 30 ～ 90%
リダンダント電源 標準装備 標準装備
消費電力 50W以下 50W以下
定格電源 AC85 ～ 264V AC85 ～ 264V
質量 約2.8kg 約3kg
外形寸法 210(W)×280(D)×88(H)mm ※突起部を除く 210(W)×280(D)×88(H)mm ※突起部を除く
LAN － 1000BASE-T
RS-422 － 1系統
TALLY － 4点双方向
アナログ音声 － モノラル2Ch 双方向
同期(3値/B.B.) － REF IN(ベース側), REF OUT(リモート側)

※「レモ」とは、LEMO社製を指します。
※「多治見」とは、多治見無線電機（株）製を指します。

監視モジュール

HOL-CBX16用
型名 HOL-CBX-M HOL-CBX-AL
監視 ネットワーク監視／接点出力 接点出力
接点アラーム IF RJ-45（✕1） D-SUB 25pin
LAN IF RJ-45（✕1） 10/100/1000BASE-T ―
光ポート IF SFP（✕1） 100BASE-FX/1000BASE-X ―
シリアル IF RJ-45（✕1） RS-232C（付属ケーブルで接続）
適応プロトコル TELNET, SNMP, NTP, ICMP, ARP, TFTP, SYSLOG ―

伝送モジュール仕様

SDI送信（TX）モジュール

モジュール TXモジュール
3G/HD/SD 3G/HD/SD 12G/6G/3G/HD/SD
伝送距離 ～10km ～50km(CWDM) ～10km(CWDM) ～10km
型名 HOL-CTX3G HOL-CTX3G-□□ ※1 HOL-CTX12G-□□ HOL-CRX12G
伝送信号 3G/HD/SD-SDI, DVB-ASI 12G/6G/3G/HD/SD
入力コネクタ BNC 1系統
出力コネクタ BNC 1系統 （アクティブ出力※5）
光波長 1310nm（FP-LD） 1270～1610nm（18波長） 1310nm
発光レベル -5 ～ 0dBm 0 ～ +4dBm -3 ～ +1dBm -5 ～ 0dBm
受光レベル ―
質量 0.19kg

※ 3G-SDIモジュールはMADI伝送にも対応いたします。MADIご使用の際には、お問い合わせください。

SDI受信（RX）モジュール

モジュール RXモジュール
3G/HD/SD 3G/HD/SD 12G/6G/3G/HD/SD
伝送距離 短～中距離 中～長距離 短～中距離
型名 HOL-CRX3G HOL-CRX3GL HOL-CRX12G
伝送信号 3G/HD/SD-SDI, DVB-ASI 12G/6G/3G/HD/SD
入力コネクタ ―
出力コネクタ BNC 2系統（2分配出力）
光波長 ―
発光レベル ―
受光レベル -21 ～ 0dBm -27 ～ -9dBm -10 ～ 0dBm
質量 0.19kg

※ 3G-SDIモジュールはMADI伝送にも対応いたします。MADIご使用の際には、お問い合わせください。

LANモジュール

モジュール LANモジュール
100メガタイプ ギガタイプ
伝送距離 ～50km（CWDM）※4 ～40km ※4 ～50km（CWDM）※4 ～40km ※4 ～70km（CWDM）※4
短～中距離 短～中距離 短～中距離 短～中距離 中～長距離
型名 HOL-CMC-□□ HOL-CMC-B31A
HOL-CMC-B55A		 HOL-CGMC-□□ HOL-CGMC-B31A
HOL-CGMC-B55A		 HOL-CGMCL-□□
伝送信号 100BASE-TX 100BASE-TX or 1000BASE-T（セレクト）
適合コネクタ RJ-45 RJ-45
光波長 ※2 1芯双方向 ※2 1芯双方向 ※2
発光レベル -4～+3dBm -8～0dBm -4～+1dB -3～+2dBm 0～+5dBm
受光レベル -33～0dBm -33～0dBm -23～-1dBm -23～0dBm -31～-9dBm
質量 0.17kg 0.17kg

制御/接点・シリアルモジュール

モジュール S-BUSモジュール ARCNETモジュール シリアル/接点モジュール
伝送距離 ～50km（CWDM）※4 ～40km ※4 ～50km（CWDM）※4 ～40km ※4 ～50km（CWDM）※4 ～40km ※4 ～70km（CWDM）※4
短～中距離 短～中距離 短～中距離 短～中距離 短～中距離 短～中距離 中～長距離
型名 HOL-CS-BUS-□□ HOL-CS-BUS-B31A
HOL-CS-BUS-B55A		 HOL-CARC-□□ HOL-CARC-B31A
HOL-CARC-B55A		 HOL-CCNT-□□ HOL-CCNT-B31A
HOL-CCNT-B55A		 HOL-CCNTL-□□
伝送信号 S-BUS ARCNET RS-422(2ch),RS-232C(2ch),接点(10点双方向)
適合コネクタ BNC, 75Ω BNC（絶縁）, 75Ω 高密度D-SUB 26pin（オス×1, メス×1）
光波長 ※2 1芯双方向 ※2 1芯双方向 ※2 1芯双方向 ※2
発光レベル -4～+1dB -3～+2dBm -4～+1dB -3～+2dBm -4～+1dB -3～+2dBm 0～+5dBm
受光レベル -23～-1dBm -23～0dBm -23～-1dBm -23～0dBm -23～-1dBm -23～0dBm -31～-9dBm
添付品 ― ― D-SUB（26pin）/シリアルD-SUB変換ケーブル
質量 0.16kg 0.18kg 0.20kg

※ 接点ケーブルはオプションです。

音声モジュール

モジュール モノラル4chアナログオーディオ入力 モノラル4chアナログオーディオ出力
伝送距離 ～50km（CWDM）※4 ～70km（CWDM）※4 ～50km（CWDM）※4 ～70km（CWDM）※4
短～中距離 中～長距離 短～中距離 中～長距離
型名 HOL-CAIL-□□ HOL-CAILL-□□ HOL-CAOL HOL-CAOLL
適合信号 ラインレベル,600Ω ラインレベル
適合コネクタ 高密度D-SUB 15pin（メス×1） 高密度D-SUB 15pin（メス×1）
光波長 ※3 ※3 ― ―
発光レベル -4～+1dBm 0～+5dBm ― ―
受光レベル ― ― -23～-1dBm -31～-9dBm
オプションケーブル D-SUB（15pin）／XLR-3変換ケーブル(オス/メス)
質量 0.19kg 0.19kg

NTSC／PAL／3値シンク・BB／LTC／WITCモジュール

モジュール CVBS入力モジュール CVBS出力モジュール
伝送距離 ～50km（CWDM）※4 ～70km（CWDM）※4 ～50km（CWDM）※4 ～70km（CWDM）※4
短～中距離 中～長距離 短～中距離 中～長距離
型名 HOL-CVAI-□□ HOL-CVAIL-□□ HOL-CVAO HOL-CVAOL
適合信号 CVBS,B.B.,3値シンク CVBS,B.B.,3値シンク
適合コネクタ BNC,75Ω BNC,75Ω
光波長 ※3 ※3 ― ―
発光レベル -4～+1dBm 0～+5dBm ― ―
受光レベル ― ― -23～-1dBm -31～-9dBm
オプションケーブル ―
質量 0.19kg 0.19kg

HOL-CBX10-C or HOL-CBX16-C用オプション

型名 4CWDM-MDX-LL 8CWDM-MDX-LL WDM-TRY-R3
(CWDM収納トレー)

4波CWDM
8波CWDM
（実装例）

オプション

リアコネクタガード キャリング金具 19インチラック設置（HOL-CBX-12用） ブランクパネル モジュールクリーナー タリーBOX ラック固定金具
型名 HOL-CBX18RIA-G（HOL-CBX10/18用）
HOL-CBX16RIA-G（HOL-CBX16用）
HOL-CBX12RIA-G（HOL-CBX12用）
HOL-CBX4RIA-G（HOL-CBX4用） 		HOL-CBX12-HB（HOL-CBX12用） HOL-CBX12-RE HOL-CBX12-RB 型名 HOL-CBXBP CBX-CLEAN TALLY BOX HOL-CBX10-RE2 HOL-CBX10-RJ2 HOL-CBX4-RE HOL-CBX4-RJ

リア側コネクタガード実装状態

実装状態

ラックマウント金具

ブランクパネル

HOL-CBX12実装状態

 説明 空きスロット用パネル 光端面清掃治具 HOL-CCNT用タリー接続箱 CBX10専用EIA規格
ラック固定金具		 CBX10専用JIS規格
ラック固定金具		 CBX4専用EIA規格
ラック固定金具		 CBX4専用JIS企画
ラック固定金具

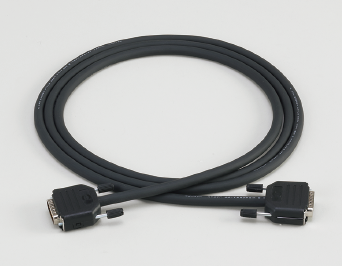

オプションケーブル

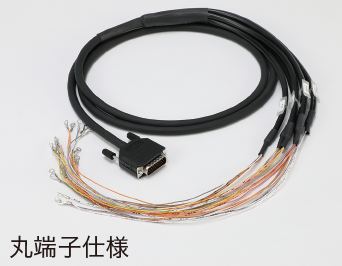

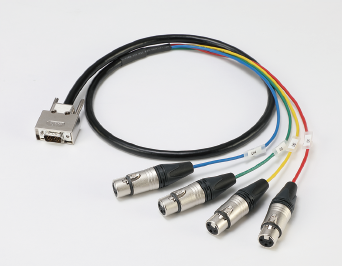

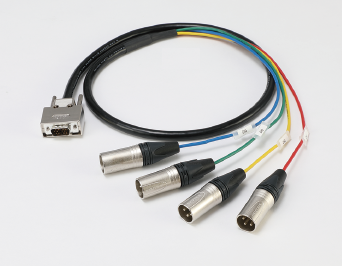

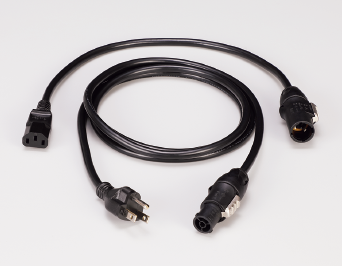

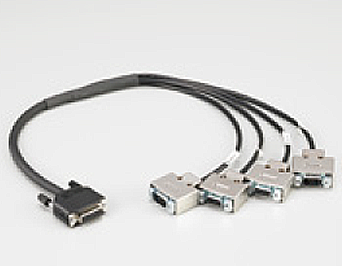

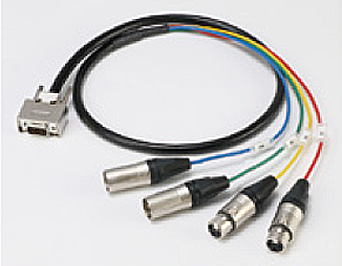

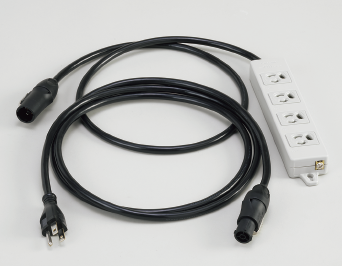

アナログオーディオ用 D-SUB 15pin ブレイクアウトケーブル 接点ケーブル 給電ケーブル 給電タップ タリーBOX接続ケーブル
品番 69HL-401 69HL-411 69H*-*** HOL-CBX4 or 12用 HOL-CBX4 or 12用 TALLY BOXケーブル
説明 ブレイクアウトケーブル
（XLR-3 ×4,メス）		 ブレイクアウトケーブル
（XLR-3 ×4,オス）		 カスタムケーブルにつき
コネクタ、ピンアサイン、
長さをご指定ください。		 出先側HOL-CBX4・12への
給電ケーブル
（入力/出力用がセット）		 出先側HOL-CBX4・12及び
周辺機器への給電用
（入力/出力用がセット）		 HOL-CCNTモジュールと
TALLY BOXを接続する
ケーブル

型名の□□には、下記波長の中央2桁を表示します。（1550の場合、中央2桁の55になります。）

※1　光波長： 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610

※2　光波長： 1350, 1370, 1390, 1410, 1430, 1450, 1590, 1610

※3　光波長： 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1370, 1390, 1410

※4　伝送距離は目安であり、実際の環境により伝送可能距離が変わる場合があります。

※5　アクティブ出力は平河ヒューテック（株）の技術です。（特許第3581490）
