光中継器
HOL-PB-LT
HOL-PB-LT SDI over IP
□ HOL-PB-LT

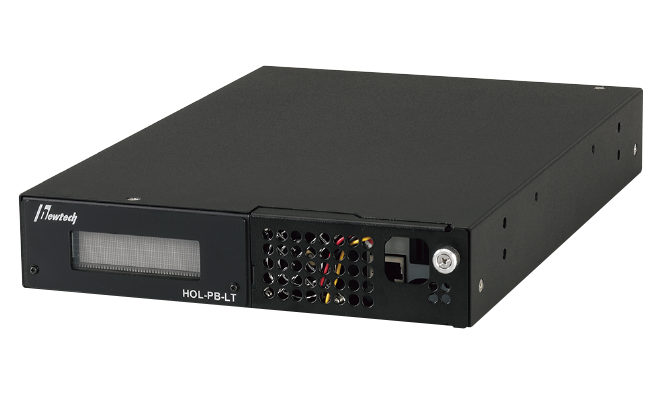

フロント側

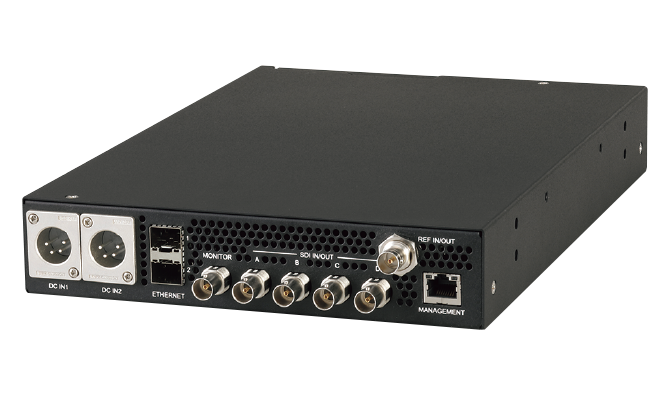

リア側
HOL-PB-LT シリーズの用途
・4Kの中継
・局内／局間伝送
・回線センター
特 長
- 1HD-SDI〜12G-SDIに対応（SDI over IP）
- 2LANインターフェースは、 1G（SFP）及び、10G（SFP+）対応
- 3IP伝送方式は、 SMPTE ST 2022及び、 SMPTE ST 2110に対応
- 4SDI伝送は、非圧縮または、軽圧縮（TICO）最大4ch伝送可能
- 5軽圧縮（TICO）は、1/4・1/8・1/16から圧縮設定可能
- 6軽圧縮（TICO）伝送時にANCデータを欠落させずに伝送可能
- 7独自タイムスタンプ方式により外部同期信号不要で伝送可能
- 8BB、3値Sync、PTP（SMPTE ST 2059）等の同期信号に対応
- 9無瞬断での回線冗長化が可能（シームレス切替）
従来コーデック装置との比較
| 従来のコーデック装置 | HOL-PB-LT | |
|---|---|---|
| 画質 | 画質劣化あり | 視覚上無損失(軽圧縮) |
| コーデック遅延 | 数十ms～数百ms | 軽圧縮 300～500μsec |
| 伝送ch数 | 1ch片方向伝送 | 4ch |

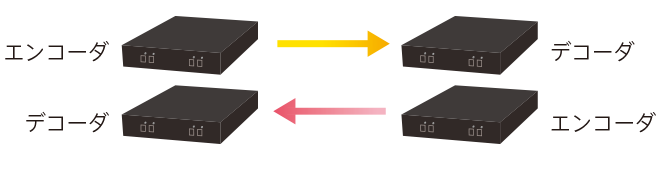

従来コーデック装置構成の場合
各拠点に設置する必要がある

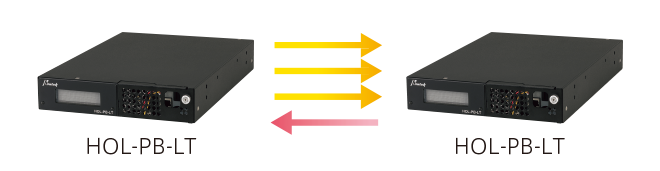

HOL-PB-LT構成の場合
（最大4ch伝送可能）

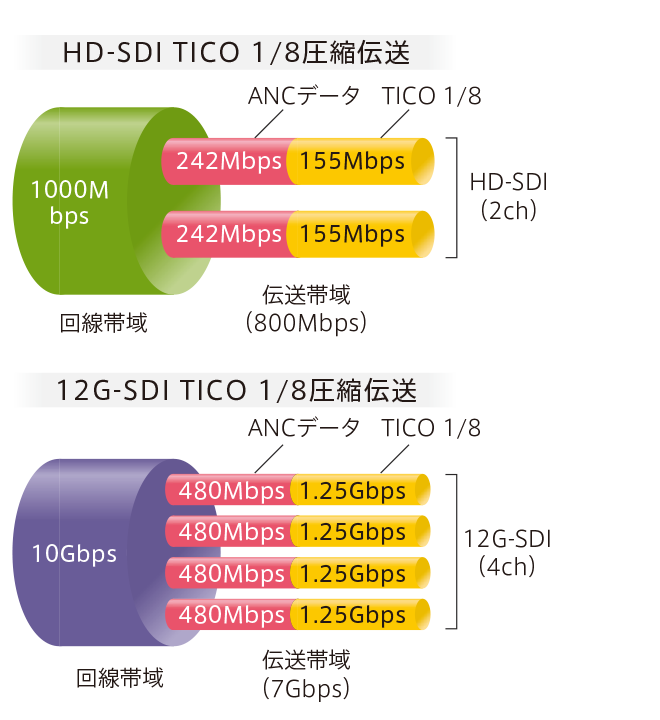

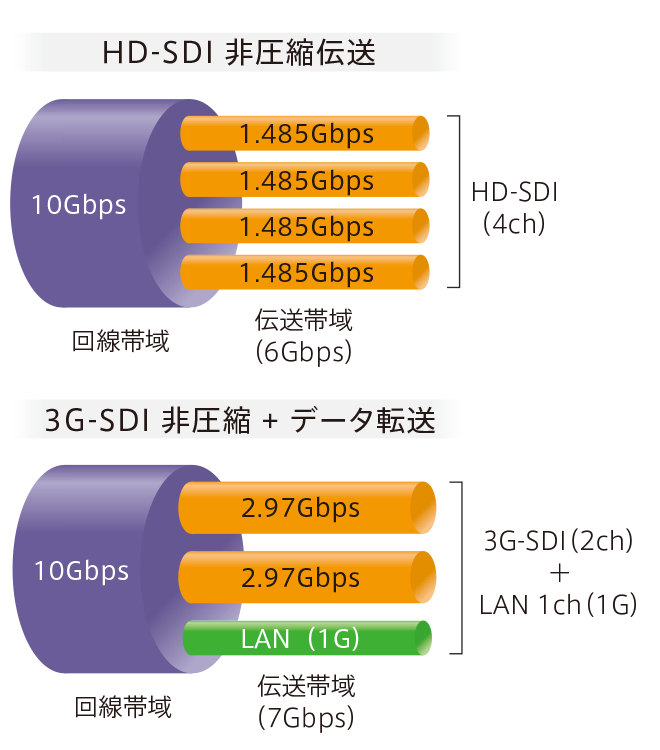

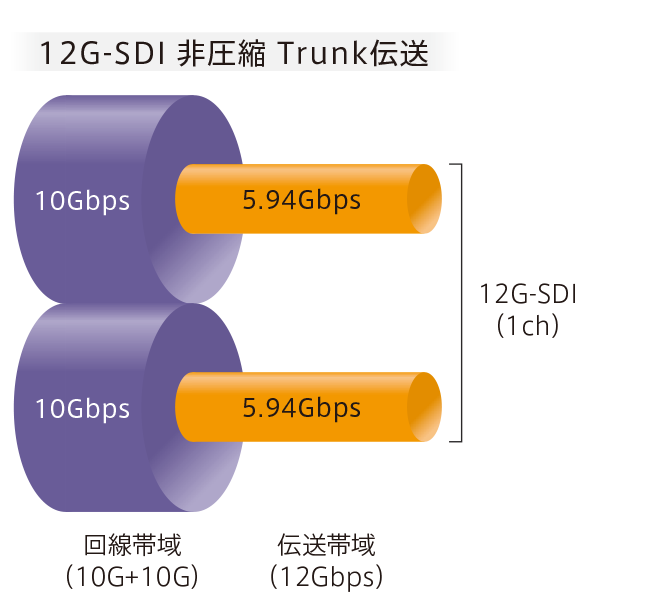

回線帯域と伝送帯域（一例）

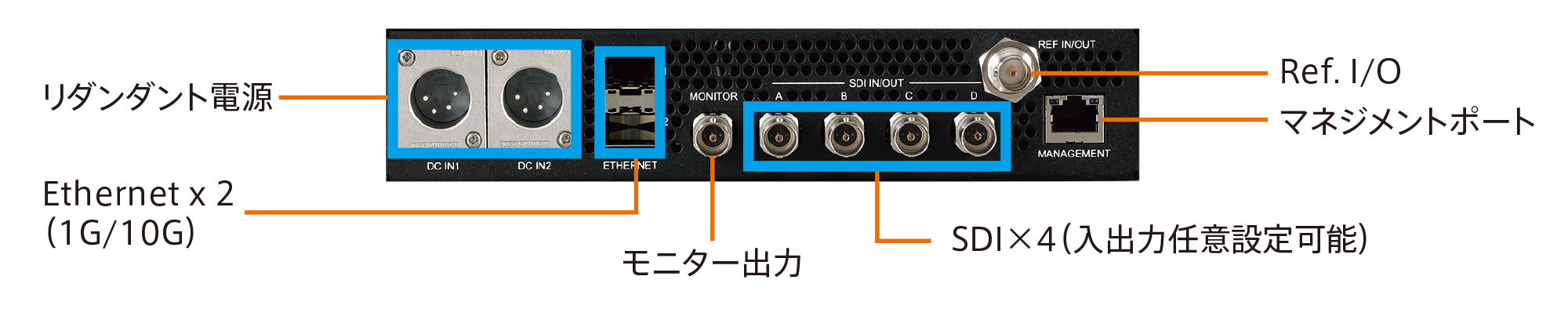

インターフェース

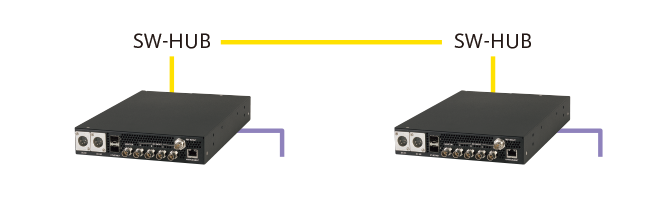

接続構成

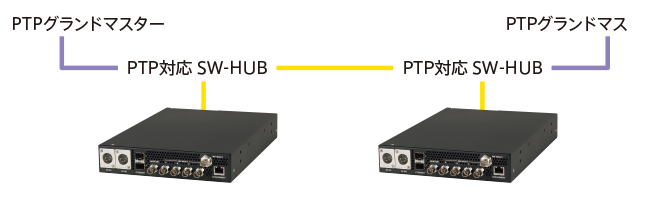

PTP同期(SMPTE ST 2110)
BB同期(SMTPE ST 2022)

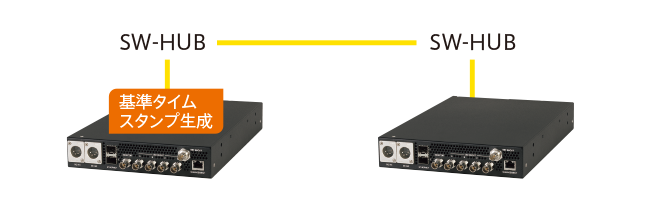

独立型同義

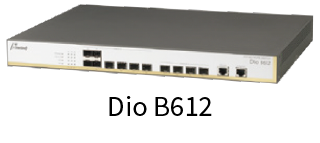

■PTP対応スイッチHUB
- IEEE 1588v2、SMPTE ST 2059-2対応
- BCモード及び、TCモード対応
- SMPTE ST 2110-10/20/30/31/40対応
- 低ジッタ（TCモード：25ns）
- ハイコストパフォーマンス

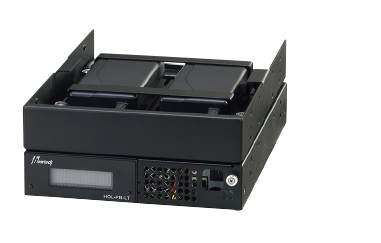

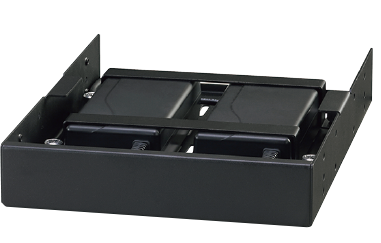

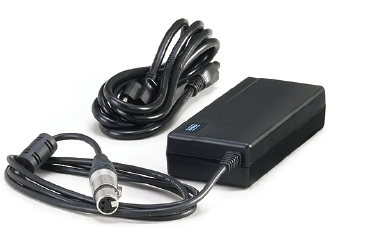

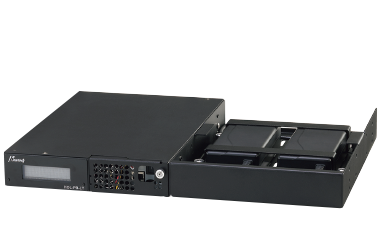

電源ユニット
（キャリングケース設置想定）
HOL-PB-LT仕様
| 型名 | HOL-PB-LT | |
|---|---|---|
| SDI伝送信号 | 12G/3G/HD-SDI | |
| 入出力コネクタ | BNC 4系統 | |
| 対応CH数 | 非圧縮 12G x1CH / 3G x4CH / HD x4CH TICO（ビジュアルロスレス） Max.4CH |
|
| IP伝送 | GbE/10GbE （unicast/multicast 対応） | |
| 光インターフェース | SFP/SFP+ 2系統 | |
| 出力コネクタ （Monitor） |
BNC 1系統 (入出力コネクタより選択) 入力側選択時 ： ループバック、 出力側選択時 ： 分配 |
|
| IP伝送準拠規格 | SMPTE ST 2022 -6/-7 SMPTE ST 2110 -20/-30/-40 |
|
| 映像フォーマット |
・3840x2160 60p/59.94p
・1920x1080 60p/59.94p ・1920ｘ1080 59.94i
12G-SDI / Quad Link 3G-SDI
3G-SDI HD-SDI |
|
| Profile |
・SMPTE ST 2022
・SMPTE ST 2110 ・TICO圧縮時
4:2:2,10bit (Max.)
4:2:2,10bit (Only) 4:2:2,10bit (Max.) |
|
| Ethernet 機能 | 冗長伝送(Hitless) / Trunk伝送 (10GbE x2) / Etherデータ転送 | |
| 外部同期 | PTP | SMPTE 2059準拠 |
| Genlock | BB / 3値Sync （PTP同期時 同期信号出力に対応） | |
| 独立型同期機能 | 独自タイムスタンプ方式 | |
| 監視・制御 | WEB / SSH / SNMP / CONSOL | |
| 表示器 | 静電容量タッチパネル対応 蛍光表示管 (VFD) / 128 x 32 dot | |
| 動作温度 | 0〜40℃ | |
| 動作湿度 | 30〜85％ | |
| 消費電力 | 70W以下 | |
| 定格電源 | DC 11〜13.7V ※ ACアダプタ電源ユニット（オプション） リダンダント対応 | |
| 電源コネクタ | XLR-4P（オス） 2系統 | |
| 質量 | 約2.0kg | |
| 外形寸法 | 210(W) x 300(D) x 44(H) ※突起部を除く | |
