光中継器
HOL-PB100
HOL-PB100 SDI ／ IP Gateway
□ HOL-PB100

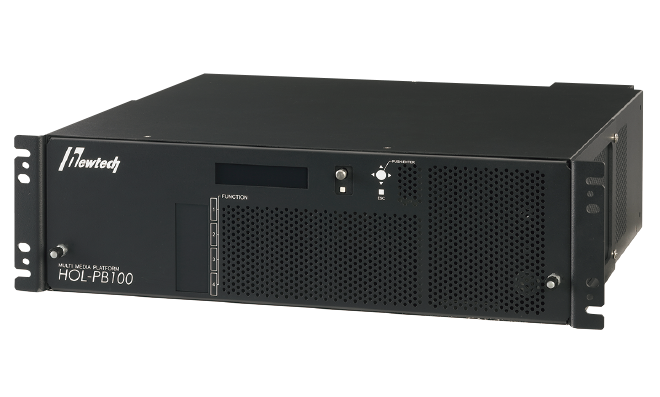

フロント側

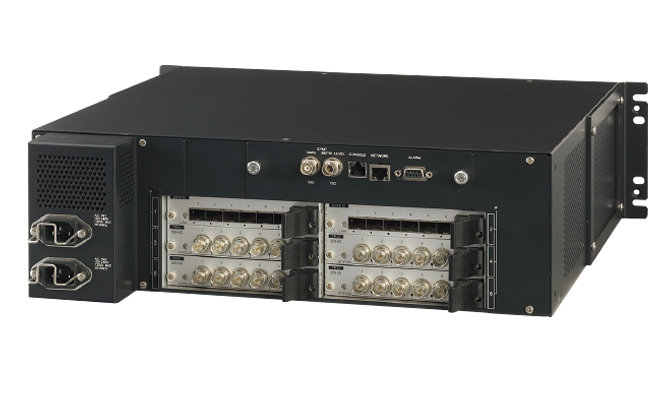

リア側
HOL-PB100 シリーズの用途
・4K／8Kの光中継
・局間伝送
・回線センター
特 長
- 1物理インターフェースはSDI（SD〜12G）・IP(1G/10G)に対応
- 2各種機能（H.265・TICO・over IP)は、Functionカードで対応
- 3スイッチング機能 標準装備
- 4IFカードとFunctionカードの組み合わせで、様々なシーンに柔軟に対応
- 5電源リダンダント
- 6各カードは活性挿抜対応

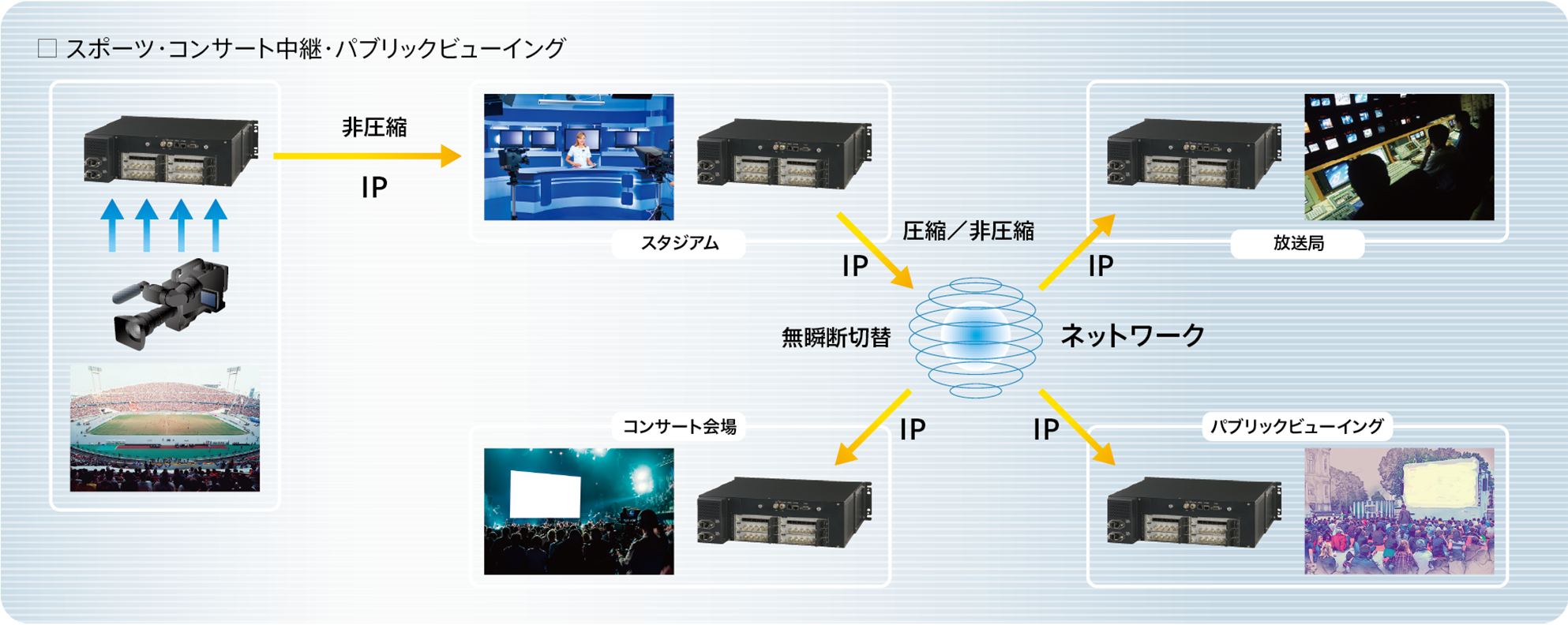

構成例

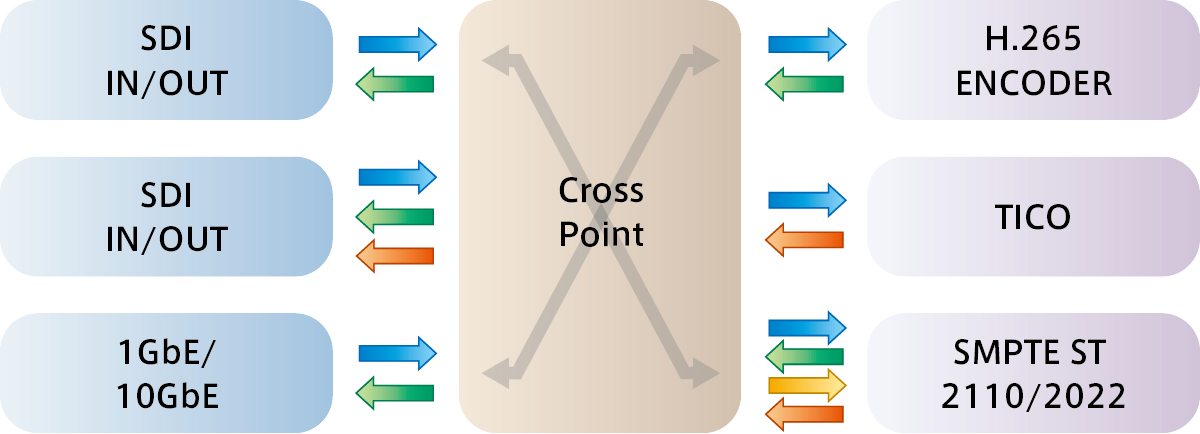

スイッチング機能
・クロスポイントスイッチを標準装備
・装置内部のルーティングを任意に設定でき、
各カードの実装状況に柔軟に対応
・装置内部のルーティングを任意に設定でき、
各カードの実装状況に柔軟に対応
シャーシ仕様
| 型名 | HOL-PB100 | |
|---|---|---|
| スロット数 | I/Fカード:6 Functionカード:4 |
|
| 監視・制御 | WEB / SSH / SNMP / CONSOLE | |
| 同期 GEN Lock |
SMPTE 2059準拠 | |
| 10MHz / B.B / 3値SYNC | ||
| 動作温度 | 0～40℃ | |
| 動作湿度 | 30～90％ | |
| ファンユニット | 標準装備 | |
| リダンダント電源 | 標準装備 | |
| 消費電力 | 600W以下 | |
| 定格電源 | AC85～264V | |
| 質量 | 20kg(フル実装時) | |
| 外形寸法 | 430(W)×480(D)×130(H) mm ※突起部を除く | |
カード仕様
I/Fカード
| カード | I/Fカード | |
|---|---|---|
| SDI | Ethernet | |
| 型名 | HOL-PB-TR12 | HOL-PB-E10 |
| 伝送信号 | 12G/3G/HD/SD-SDI, DVB-ASI | GbE/10GbE |
| 入出力コネクタ | BNC 5系統 | SFP/SFP+ 6系統 |
| 質量 | 1.5kg | 1.5kg |
Functionカード
| カード | Functionカード | |
|---|---|---|
| H.265 Encoder | H.265 Decoder | |
| 型名 | HOL-PB-FE | HOL-PB-FD |
| 映像フォーマット |
● 3840x2160
59.94p
12G-SDI / Quad Link 3G-SDI |
|
| Profile | Main(4:2:0,8bit), Main10(4:2:0,10bit), Main422 10(4:2:2,10bit) | |
| Bit Rate | 最大100Mbps | |
| CH数 | 4K：1CH / 他：4CH | 4K：1CH / 他：2CH |
| オーディオ | エンベデッドオーディオ 最大8CH | |
| オーディオコーデック | MPEG4-AAC LowComplexity / 最大768Kbps | |
| 質量 | 2.0kg | 2.0kg |
| カード | Functionカード | |
|---|---|---|
| TS over IP | SDI over IP | |
| 型名 | HOL-PB-FS01 | HOL-PB-FS10 |
| IP伝送準拠規格 | SMPTE ST 2022-1/-2/-7 | SMPTE ST 2022-6/-7 SMPTE ST 2110-10/-20/-30/-40 |
| CH数 |
TS
：最大8CH |
12G-SDI
：1CH |
| 暗号化 | Camellia | — |
| 質量 | 2.0kg | 2.0kg |
| カード | Functionカード |
|---|---|
| TICO Encoder/Decoder | |
| 型名 | HOL-PB-FT |
| 映像フォーマット | ● 3840x2160 4:2:2, 10bit 12G-SDI / Quad Link 3G-SDI |
| CH数 |
12G-SDI ：2CH |
| 圧縮率 | 1/4 |
| 質量 | 2.0kg |
