国内外の主要なEV・PHEVに対応

AC普通充電器

HCCIDシリーズ

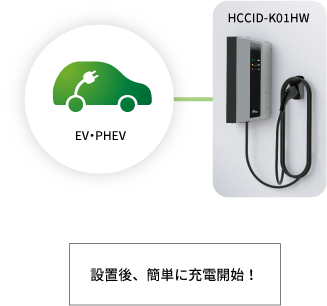

接続構成

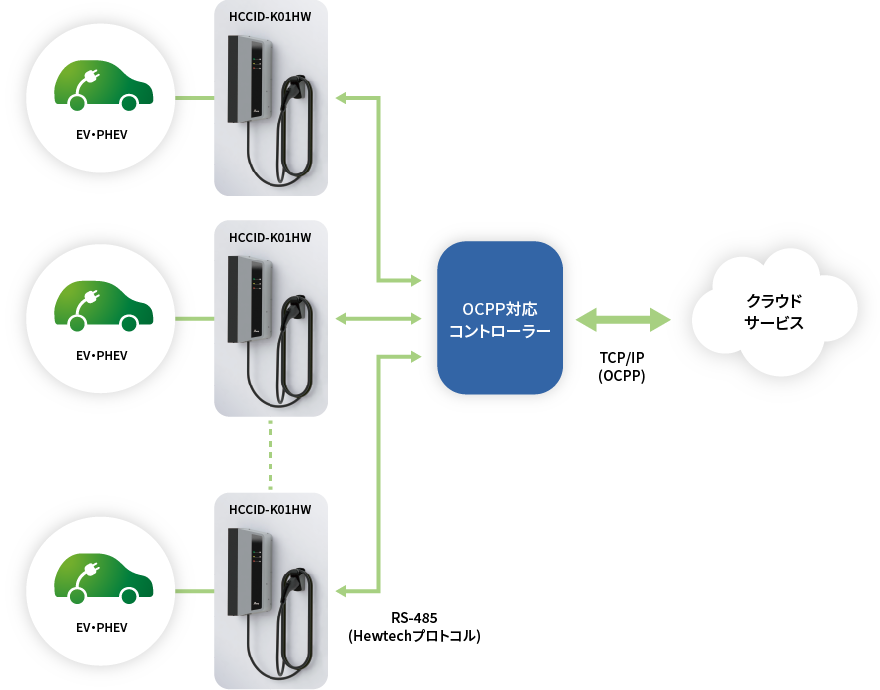

クラウドとの連系やエリアサービスなど、お客様のニーズに応じた構成に対応

構成例:コイン課金機によるタイマー充電サービス

コイン課金機と連動することで、硬貨によるタイマー充電サービスが可能

HCCIDシリーズ

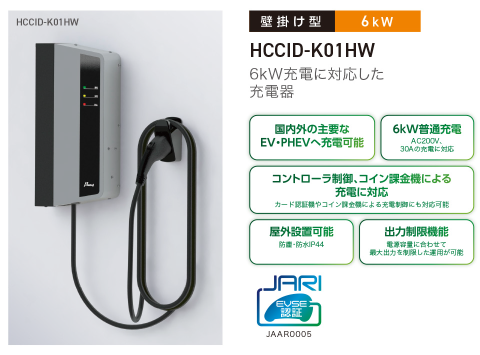

品名 HCCID-S001 HCCID-K01HW
外形寸法 (H)1104mm ×(W)278mm ×(D)230mm (H)540mm ×(W)275mm ×(D)100mm
重量 32 Kg 13 kg
入力 単相 AC200V、 50/60Hz、 15A 単相 AC200V、 50/60Hz、 30A
出力 最大 3kW (15A) 最大 6kW (30A)
使用環境 -20℃ ~ +40℃
充電コネクタケーブル 7.5m 3.5m、 7.5m(オプション)
保護機能 漏電、過電流、短絡、サージ、温度異常、接点異常
防塵・防水 IP44
通信インタフェース RS-485
ユーザーインタフェース LED 3色 (緑、橙、赤)
規格 JARI 認証、PSE(充電コネクタケーブル)

関連製品

■コイン課金機SNG-C20-E

HCCIDシリーズに接続することで、硬貨によるタイマー充電サービスが可能
●使用硬貨 :100円、専用メダル
●タイマー : 30分~8時間
 ※ワンコイン単位のタイマー設定
外形寸法:
(H)1126mm × (W)158mm
× (D)349mm

■充電器チェッカー HEV-CHK001

充電器設置時や充電器の定期メンテナンスに
●手軽なハンディサイズで、車両がなくても充電器の動作確認が可能
外形寸法:
(H)271.5mm × (W)72mm × (D)72mm

■接点拡張コントローラHCCID-CNT

様々な設置要求に対応する拡張小型端末、屋外設置可能(IP44)
●接点入力による充電制御
●充電状態の接点出力
●タイマー充電制御
外形寸法:
(H)90mm × (W)160mm × (D)160mm
