充電器設置後の動作確認、メンテナンスに
製品概要
本製品は、EV・PHV普通充電の動作確認を行う装置です。
装置の開始ボタンを押すことで、車両動作を模擬し充電動作を自動的に確認します。
製品特長
- 開始ボタンを押すだけで一連の車両動作を模擬し充電動作を自動確認（AUTOモード）
- 課金システムなどの充電制御装置からの要求で動作する充電器の動作を工程毎に確認することが可能（STEPモード）
- EV普通充電器の確認結果を工程毎にLEDで表示
- CPLT信号による認証を必要としない車両（Mode1車両等）を模擬した確認が可能
- 充電電圧（AC100V、200V）の自動判別
- 電池またはACアダプターで動作

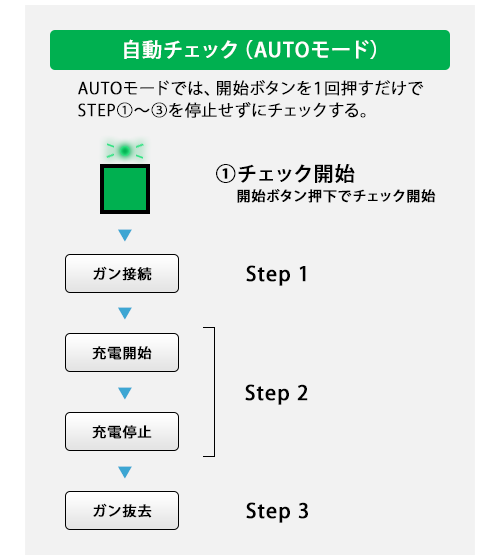

【測定方法】
仕様
| 項目 | 仕様 | |
|---|---|---|
| 適用規格 | IEC61851-1、SAEJ1772 | |
| 機能 | 充電器テスト機能 | 3段階のステップでテストを行い、LEDにてテスト結果を表示 7セグで表示されるエラーコード番号によりエラー内容の確認が可能 【テストステップ】 Step1：ガン接続 Step2：充電 Step3：ガン抜去 |
| テストモード切替機能 |
AUTOモード： 開始ボタンを押下することで一連の充電動作すべてを自動確認する STEPモード： 充電制御装置からの要求で動作する充電器をステップ毎に動作を確認する |
|
| 車両タイプ切替機能 |
Mode3車両： CPLT信号による認証機能を持った車両を模擬 Mode1車両： CPLT信号による認証機能を持たない車両を模擬 ※Mode1のテストモードはAUTOのみ |
|
| 漏電発生機能 |
テスト中に漏電を発生させ、EV普通充電器側の漏電遮断動作の確認を行う （漏電電流30mAを150ms発生させる） |
|
| 充電電圧表示機能 | 充電電圧（AC100/200V）を判別しLEDで表示 | |
| オートパワーオフ機能 |
最終操作から約3分間後に電源オフする。 電源オフの30秒前より電源LEDの点滅で通知 |
|
| 操作性 | 押しボタン | 電源、開始、停止、テスト、車両タイプ、漏電の選択時ボタンで操作する |
| 表示性 | LED | 電源状態、テスト状態、エラー状態をLEDで表示 |
| 7セグ | エラー発生時にエラーコードを数字で表示 | |
| 電源入力 | 電池（006P型 9V）または、ACアダプタ（別売） | |
| 最大消費電力 | 0.8W | |
| 環境仕様 | 動作温度／湿度 | 0〜40℃／20〜80%（結露なきこと） |
| 保存温度／湿度 | 0〜60℃／20〜90%（結露なきこと） | |
| 外形寸法 | W：72mm D：271.5mm H：72mm | |
| 質量 | 740g（電池含む） | |
| 添付品 | 取扱説明書1部、保証書1部、電池1個 | |

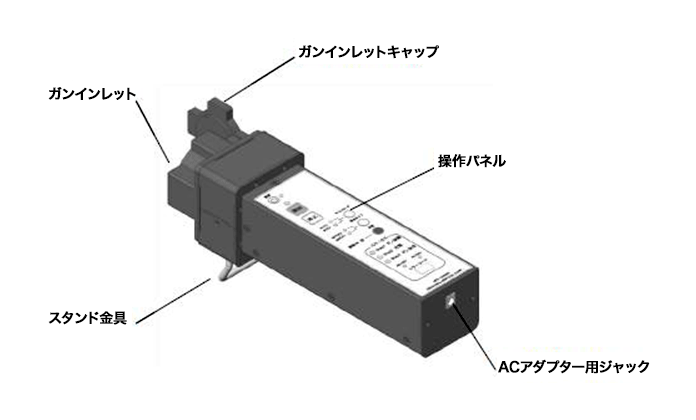

各部の名称

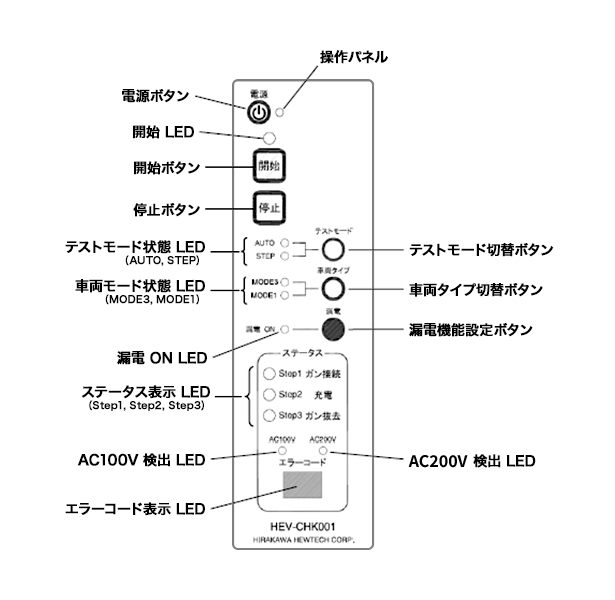

操作パネル
