国内外の主要なEV・PHEVに対応
IoT充電コントローラー

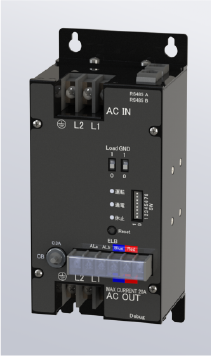

HV-200-20
スタンドアロンEV充電コンセントを
リモート監視・制御！
- 用途
- ・ EV充電器用コンセントをIoT化
- ・ EV充電器用リモコン漏電ブレーカを遠隔監視/制御が可能
- ・ HCCID-CNT16（OCPPコントローラー）との接続により
リモート対応可能
■通電定格
・AC200V 20A
■HCCID-CNT16による遠隔監視/制御
・RS-485（独自プロトコル）
・充電電圧、電流、電力量（特定計量制度 n6級）のモニター機能
・リモコン漏電ブレーカのON/OFF制御機能、トリップ状態モニター機能
・漏電、過電流の警告機能
■自己診断アラート機能
・漏電検出回路異常、リモコン漏電ブレーカ制御回路異常、制御用リレー動作回数
■LED表示
・装置状態 （運転，通電，休止）
■その他
・AC200V
・寒冷地仕様（-20℃ ～ +60℃）
・既設EVコンセントにも接続可能
・AC200V 20A
■HCCID-CNT16による遠隔監視/制御
・RS-485（独自プロトコル）
・充電電圧、電流、電力量（特定計量制度 n6級）のモニター機能
・リモコン漏電ブレーカのON/OFF制御機能、トリップ状態モニター機能
・漏電、過電流の警告機能
■自己診断アラート機能
・漏電検出回路異常、リモコン漏電ブレーカ制御回路異常、制御用リレー動作回数
■LED表示
・装置状態 （運転，通電，休止）
■その他
・AC200V
・寒冷地仕様（-20℃ ～ +60℃）
・既設EVコンセントにも接続可能

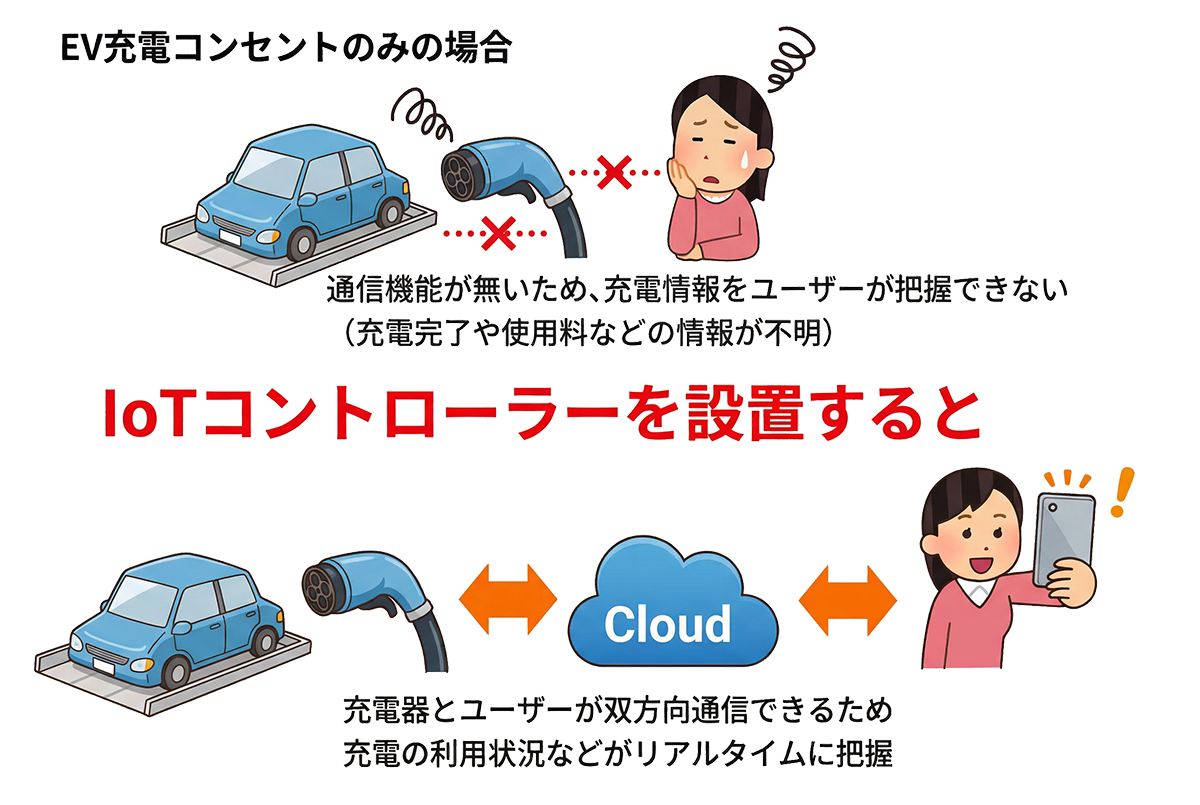

利用イメージ
構成イメージ
仕様概要
| 品名 | HV-200-20 |
|---|---|
| 外形寸法 | (H)180 x (W)100 x (D)80 mm |
| 重量 | 2.0kg (TBD) |
| 入力 | 単相AC200V、50/60Hz、0.1A |
| 通電定格 | 単相AC200V、20A |
| 通信インターフェース | 通信方式：RS-485（コネクタ RJ45） 19200bps/パリティなし/データ8ビット/ストップ1ビット/フローなし |
| 保護機能 | 漏電、過電流、短絡 |
| 自己診断 | 漏電検出回路、リモコン漏電ブレーカ制御回路 |
| リモコン漏電ブレーカ | 制御（Blue,Red）、モニター（Ala,Alb）、制御回路用サーキットプロテクター（0.3A） ※リモコン漏電ブレーカ型式：BCLE220329ALT：20A 30mA AC200V AL |
| LED表示 | 運転、通電、休止 |
| 特定計量制度対応 | n6級 |
| 使用環境 | -20℃～+60℃ |
| 防塵・防水 | IP20 |
