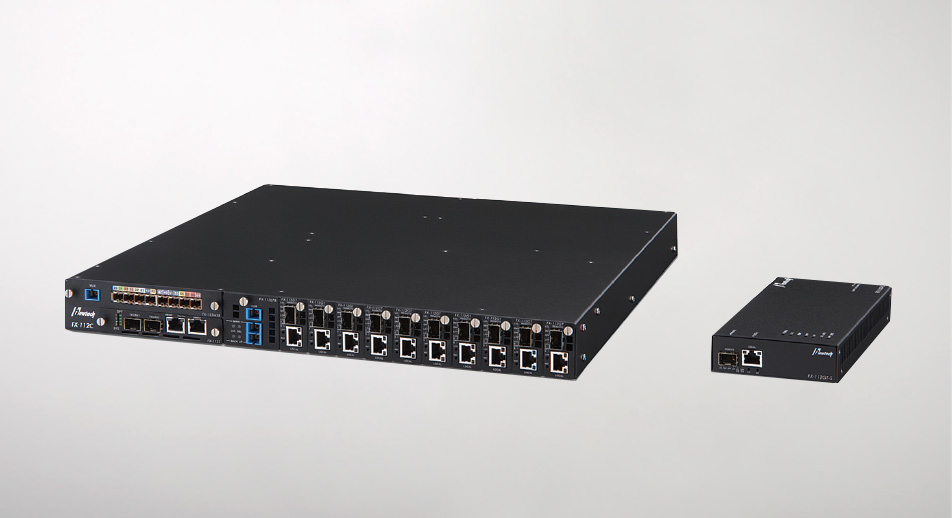

CWDM & 10Gメディアコンバータ
CWDM & 10Giga media converter
■ 集合型（1G/10G）メディコンとCWDM機能を兼ね備えた装置
■ 最大12chのユニットを搭載可能 （集合型ギガメディコン）
■ 最大8chを1芯光ファイバに多重可能 （CWDM装置）
■ 光インライン監視及び、ループバック機能搭載
■ 光回線の冗長化に対応（光回線切替ユニット FX-112LPx）
■ MACアドレス学習を行わない土管タイプのMC
■ RFD機能により冗長化構成に対応
■ 3R機能により安定した伝送が可能
■ デュアル電源対応
独立型ギガメディアコンバータ

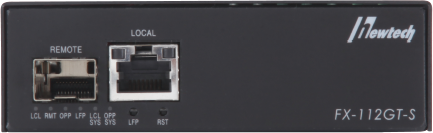

FX-112GT-S
(SFP/1000BASE-T)

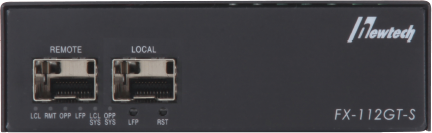

FX-112GS-S
(SFP/SFP)

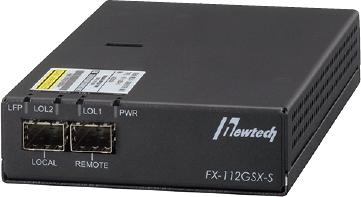

独立型10Gメディアコンバータ
FX-112GSX-S
(10GBASE-X/10GBASE-X)

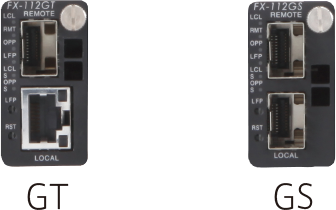

ギガメディコンユニット
FX-112GT(1000BASE-T)
FX-112GS(1000BASE-SX/LX)
10Gメディコンユニット
FX-112GSX
(10GBASE-X/10GBASE-X)

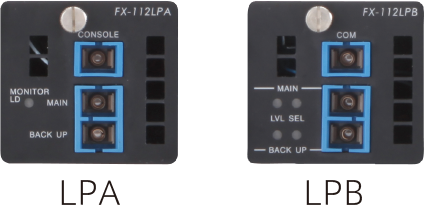

光回線切替ユニット
FX-112LPA(光挿入損失4.3dB)
FX-112LPB(光挿入損失1.8dB)

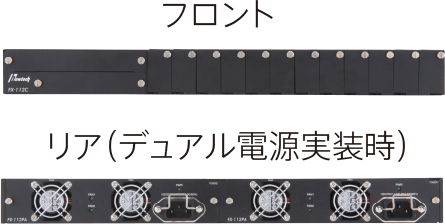

シャーシ（集合型）
FX-112C

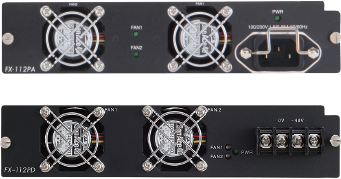

電源ユニット
FX-112PA(AC電源)
FX-112PD(DC電源)
MUX/DEMUXユニット
FX-112MX4(8波／4ch多重)
光挿入損失1.5dB
FX-112MX8(16波／8ch多重)
光挿入損失2dB
FX-112MXT
光挿入損失1.5dB
SNMPユニット
FX-112S
SFP
リモート側SFP（GbE）
・WIFP-FGE-M-□□□* PB:24dB・WIFP-FGE-LN-□□□* PB:32dB
・WIFP-FGE-SL-□□□* PB:37dB
・WIFP-FGE-SS-□□□* PB:41dB
ローカル側SFP（GbE）
・CIFP-F2FS GbE（SX）・CIFP-FGEL GbE（LX）
1芯双方向SFP
・WIFP-FGE-M-B31 PB:14dB・WIFP-FGE-M-B49 PB:14dB
・WIFP-FGE-M-B51 PB:24dB
・WIFP-FGE-M-B59 PB:24dB
・WIFP-F26-L-B49 PB:27dB
・WIFP-F26-L-B55 PB:27dB
SNMP用SFP（100M）
・WIFP-F03-M-□□□* PB:29dB・WIFP-F03-L-□□□* PB:34dB
・WIFP-F03-SL-□□□* PB:37dB
・WIFP-F03-SS-□□□* PB:46dB
※1芯双方向はSFPは末尾が同じタイプのSFPを対向でご使用下さい
※光挿入損失には光接続ロスは含まれておりません
※SFPは、当社推奨品をご使用下さい
構成例
独立型構成

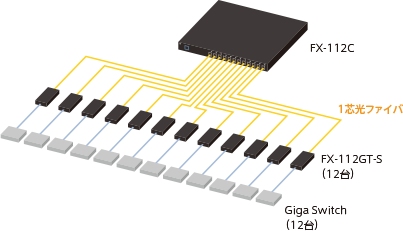

集合型構成

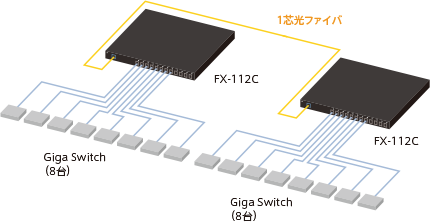

1000BASE-T 8ch多重構成

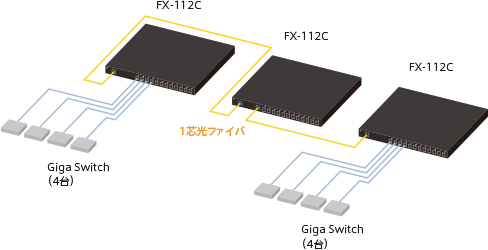

カスケード構成
CWDM & メディアコンバータ 仕様概要
| 独立型ギガメディアコンバータ | 10G独立型メディアコンバータ | シャーシ(集合型) | |
|---|---|---|---|
| 型名 | FX-112GT-S、GS -S | FX-112GSX-S | FX-112C |
| 動作温度 | 5~40°C | ||
| 動作湿度 | 20～85％（結露なきこと） | ||
| 概算質量 | 約0.5kg | 約0.8kg | 約5kg |
| 外形寸法 | 100(W)× 200(D) × 26.5(H)mm | 102(W)× 200(D) × 31(H)mm | 432(W)× 430(D) × 44(H)mm |
| 電源ユニット | SNMPユニット | ||||
|---|---|---|---|---|---|
| 型名 | FX-112PA | FX-112PD | 型名 | FX-112S | |
| 動作温度 | 5~40°C | 動作温度 | 5~40°C | ||
| 動作湿度 | 20～85％（結露なきこと） | 動作湿度 | 20～85％（結露なきこと） | ||
| 概算質量 | 約0.5kg | 約5kg | 概算質量 | 約0.5kg | |
| 消費電力 | 125W以下(AC100V) | ー | 消費電力 | 10W以下 | |
| 入力電圧 | ー | DC36~76V | |||
| 入力電流 | ー | Typ 3.17A | |||
| ギガメディコンユニット | 10Gメディコンユニット | 光回線切替ユニット | |||
|---|---|---|---|---|---|
| 型名 | FX-112GT、GS | FX-112GSX | 型名 | FX-112LPA | FX-112LPB |
| 動作温度 | 5~40°C | 5~40°C | 動作温度 | 5~40°C | |
| 動作湿度 | 20～85％（結露なきこと） | 20～85％（結露なきこと） | 動作湿度 | 20～85％（結露なきこと） | |
| 送信レベル | +1.0~+5.0dBm ※1 | 0~+5.0dBm ※1 | 適用波長 | 1264nm~1618nm | |
| 受信レベル | -31.0~-8.0dBm ※1 | -24.0~-8.0dBm ※1 | 監視波長 | 1270nm(送信波長) | 1270nm(受信波長) |
| 送信波長 | ※2 | ※3 | 概算質量 | 約1kg | |
| 受信波長 | ※3 | ※3 | 消費電力 | 10W以下 | |
| 概算質量 | 約0.3kg | 約0.1kg | |||
| 消費電力 | 10W以下 | 10W以下 | |||
※1 推奨SFPによる。
※2 1290/1310/1330/1350/1370/1410/ 1430/1450/1470/1490/1510/1530/1550/1570/1590/1610
※3 1470/1490/1510/1530/1550/1570/ 1590/1610
※ 外形寸法は、コネクタ等の突起部を除いた寸法です。
