HMC-100Bシリーズ(100メガメディアコンバータ)
■1000BASE-T/1000BASE-X対応の独立型メディアコンバータ
■Auto Negotiation、Auto MDI/MDI-X対応
■ブリッジ機能を内蔵していない為、シンプルなネットワーク構築が可能
■RFD機能により光ケーブル及び、CAT5ケーブルの障害検知が容易
■LED表示により、光ケーブル及び、CAT5ケーブルのLINK/ACTを
それぞれ確認することができ障害時の切り分けが容易■電源内蔵による高信頼性
■HMCとの組み合わせにより、集合型に対応
■-20~60°C対応の耐環境設計
■マグネット、壁掛固定に対応
主なサポート機能

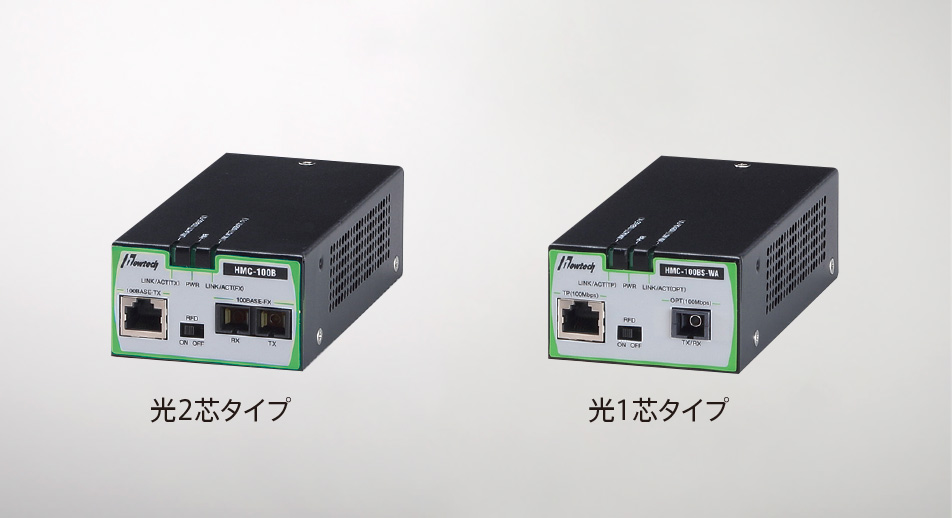

- マルチモードファイバ(光2芯タイプ)
- シングルモードファイバ(光1芯タイプ)
- 100B-TX
- 100B-FX
- RFD障害通知機能
- ファンレス
- 動作温度 -20~60℃
- 電源内蔵
メディアコンバータ 仕様概要
型名 | HMC-100BM | HMC-100BS | HMC-100BM-WA HMC-100BM-WB |
HMC-100BS-WA HMC-100BS-WB |
---|---|---|---|---|
準拠規格 | IEEE802.3u(100BASE-TX) | |||
適合規格 | EMI規格 VCCIクラスA | |||
ツイストポート | 100BASE-TX 1ポート(RJ45) | |||
光ポート | 100BASE-FX 1ポート、 (SC 2芯コネクタ、送受信分離) |
100BASE-FX 1ポート、 (SC 2芯コネクタ、送受信分離) |
100BASE-FX 1ポート、 (SC 1芯コネクタ、送受双方向) |
100BASE-FX 1ポート、 (SC 1芯コネクタ、送受双方向) |
適用UTPケーブル | 100BASE-TX CAT5ケーブル以上 | |||
適用光ケーブル | マルチモードファイバ | シングルモードファイバ | マルチモードファイバ | シングルモードファイバ |
光送信波長 | 1310nm | 1310nm | (-WA)1260~1360nm (-WB)1480~1580nm |
(-WA)1260~1360nm (-WB)1480~1580nm |
発光/受光レベル | -14 ~ -20dBm(at62.5 / 125) / -14 ~ -31dBm |
-8 ~ -15dBm /-3 ~ -34dBm |
-8 ~ -15dBm /-8 ~ -30dBm |
-8 ~ -14dBm /-3 ~ -33 dBm |
伝送距離 | Max.2km | Max.30km | Max.2km | Max.20km |
入力電源 | AC90V~110V(50/60Hz)/ DC4.75V~5.25V | |||
消費電力 | 6W以下 | |||
動作温度/湿度 | -20~60°C / 20~90% (結露なきこと)、ファンレス | |||
重量 | 約0.4kg | |||
外形寸法 | 67(W)× 145(D)× 39.5mm(H)、塗装色:黒色 |
※外形寸法は、コネクタ等の突起部分を除いた寸法です。
