PTP対応スイッチHUB

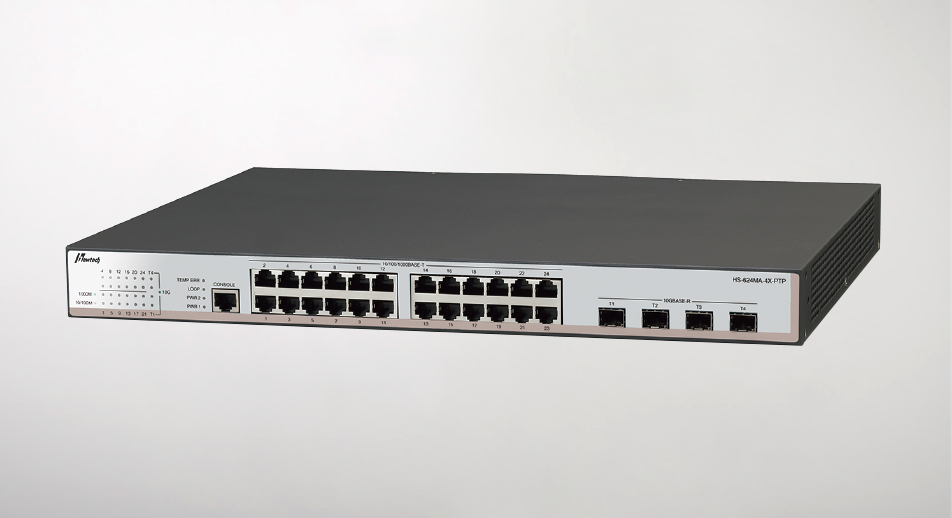

HS-624MA-4X-PTP
（BC・TCモード対応）
HS-624MA-4X-TC
（TCモード対応）
インタフェース
- 10/100/1000× 24
- SFP+(10G)× 4
主なサポート機能
- VLAN
- QoS
- STP/RSTP
- アイソレート
- Static LAG
- LACP
- IGMPスヌーピング
- リング冗長
- ループガード
- PoE
- PoE-PD
- SNMP
- Telnet
- SSH
- Web
- DHCP
- NTP
- Syslog
- ログ保存
- NAT
- VPN
- 45℃対応
- ファンレス
- マグネット
概要
本製品は、高精度時刻同期(PTP)対応の10/100/1000Mbpsを24ポート、UP-LinkポートとしてSFP+（10Gbps）4ポート装備した管理機能型Layer2スイッチングハブです。
主な特長
■PTP時刻同期対応（・IEEE1588v2 ・SMPTE ST 2059-2 ・ITU-T G.8275.1、G.8275.2）
■バウンダリクロック（BC）及び、トランスペアレントクロック（TC）対応
■SMPTE ST 2110-10対応
■低ジッタを実現（TCモード：30nsec以下,BCモード:200nsec以下)
■アップリングポート10G SFP+ 4ポート装備（上位レイアへの高速アクセスと光長距離伝送対応）
■IGMPによるマルチキャスト通信対応（デジタル音声AES67対応）
■VLAN・QoSによる優先制御
■電源冗長化対応（リダンダント電源）
■ファンレス静音設計
■ハイコストパフォーマンス
用途
■放送システム
■金融系システム
■テレコム系システム（sXGP,ローカル5Gなど）
■その他、時刻同期に必要な制御システム

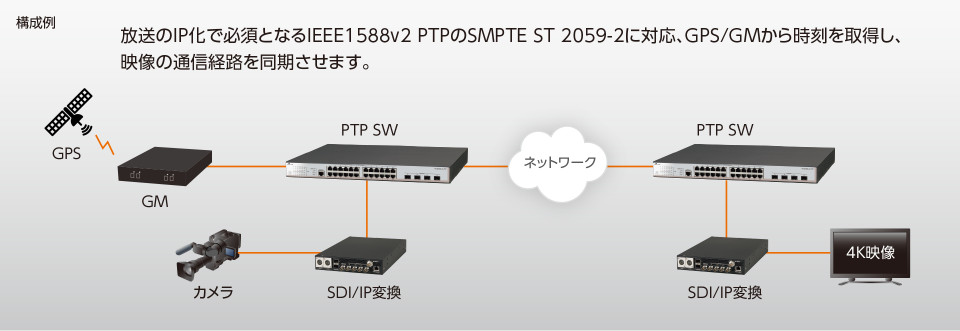

構成例（リアルタイムリモート映像伝送）

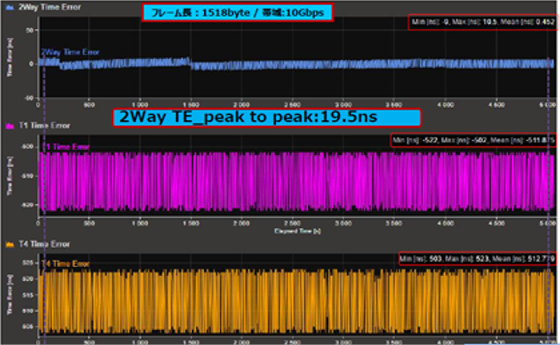

ジッタ測定
第三者評価機関によるPTP同期精度検証の結果、通信負荷の有無に関係なく、TCモード 2Way TimeErrorのジッタ値が 19.5nsec ～ 24.0nsecで安定動作を確認。
スイッチHUB仕様
| 型名 | HS-624MA-4X-PTP | HS-624MA-4X-TC | |
|---|---|---|---|
| インタフェース | 10/100/1000BASE-T | 24 | |
| SFP+ポート | 4(10G) | ||
| パフォーマンス | スイッチング容量[Gbps] | 128 | |
| スイッチング方式 | ストア&フォワード | ||
| 転送パケットサイズ[bytes] | 64～9600 | ||
| バッファ容量[bytes] | 4M | ||
| MACアドレステーブル数 | 8K | ||
| ポート機能 | オートネゴシエーション | ○ | ○ |
| 速度・全半二重固定 | ○ | ○ | |
| MDI・MDIX固定設定 | ○ | ○ | |
| フロー制御/EAP、BPDU透過 | ○/○ | ○/○ | |
| ポートIsolate | ○ | ○ | |
| ポートミラーリング | ○ | ○ | |
| LOOPガード | ○ | ○ | |
| EEE(IEEE802.3az) | ○ | ○ | |
| VLAN | ポートVLAN | ○ | ○ |
| タグVLAN | ○ | ○ | |
| 最大VLAN登録数 | 512 | ||
| 管理VLAN設定可能数 | 1 | ||
| QoS | キューの数 | 8 | |
| 優先制御 | ○ | ○ | |
| 帯域制限 | ○ | ○ | |
| スパニングツリー | STP(IEEE802.1D) | ○ | ○ |
| RSTP(IEEE802.1w) | ○ | ○ | |
| リンクアグリゲーション | Static LAG | ○ | ○ |
| LACP(IEEE802.3ad) | ○ | ○ | |
| マルチキャスト | IGMPスヌーピング | ○ | ○ |
| 時刻同期 | 適用規格 | IEEE1588v2 SMPTE ST 2059-2 ITU-T G.8275.1、G.8275.2 |
|
| バウンダリクロック（BC） | ○ | ー | |
| トランスペアレントクロック（TC） | ○ | ○ | |
| BCモードジッタ | 200nsec以下 | ー | |
| TCモードジッタ | 30nsec以下 | 30nsec以下 | |
| PTP VLAN | ○ | ○ | |
| 管理機能 | CLI | ○ | ○ |
| Web画面設定 | ○ | ○ | |
| Telnet | ○ | ○ | |
| SSH | ○ | ○ | |
| TFTP | ○ | ○ | |
| Syslog | ○ | ○ | |
| ログ保存 | 1024件 | ||
| SNMPv1/v2/v3 | ○ | ○ | |
| DHCP | DHCPクライアントのみ | ||
| NTP | SNTPのみ | ||
| ハードウェア | 外形寸法(W×D×H)[mm] | 430×322×43 コネクタ等の突起部分を除く |
|
| 質量 | 4.9kg | 4.8kg | |
| 入力電源 | AC100～240V(50/60Hz) | ||
| 最大消費電力 | 45W | ||
| 電源冗長 | ○ | ○ | |
| ファンレス | ○ | ○ | |
| 動作温度 湿度（結露なし） |
0～45℃ | ||
| 20～90% | |||
| 付属品 | ・電源コード 2本 (日本国内AC100V専用、2m) | ||
| ・電源コードストッパー 2個 | |||
| 19インチラックマウント（ネジPSW3*8 ，6個を含む）1式 | |||
| ゴム足4個 | |||
※外形寸法はラックマウント金具、コネクタ等の突起部分を除いた寸法です。

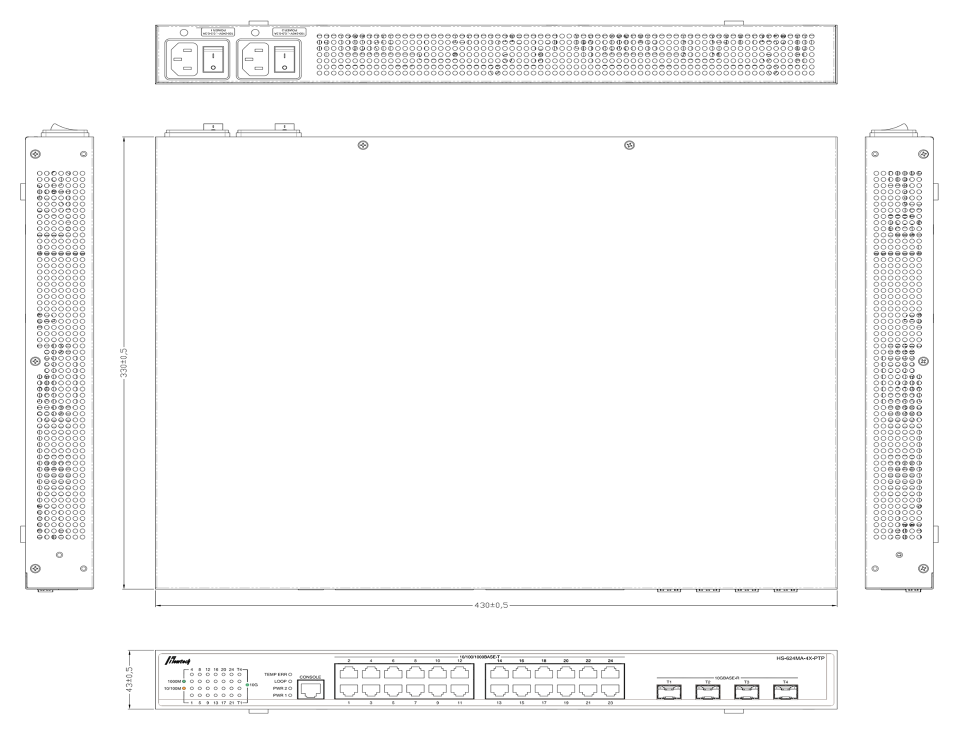

外観機構

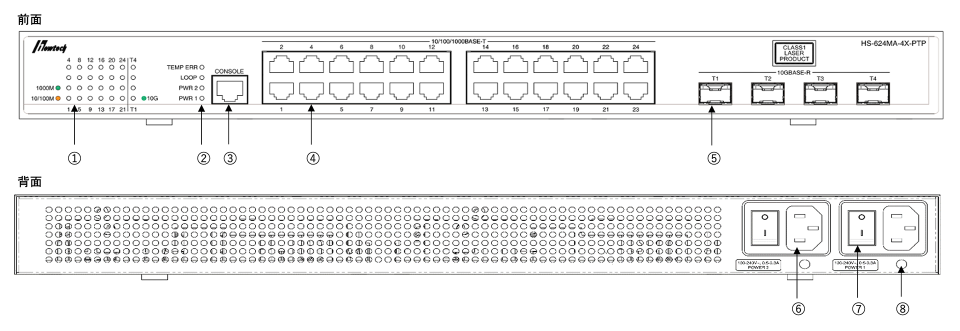

各部の名称
- ① LINK/ACT LED：各通信ポートのリンク確立、データ送受信状態の表示LED
- ② PWR1/PWR2、LOOP、TEMP ERR LED：2系統の電源の状態、ループポート及び装置内温度異常状態の表示LED
- ③ CONSOLEポート：コンフィグ設定や装置状態確認・監視時に使用するRJ45コネクタ
- ④ 10BASE-T/100BASE-TX/1000BASE-Tポート:カテゴリ5e以上のRJ-45ツイストペアケーブルで通信用コネクタ
- ⑤ 10GBASE-Rポート:10Gbpsの光SFP+モジュール用コネクタ
- ⑥ ACインレット:AC給電用電源コードを接続するコネクタ(2系統で冗長可能）
- ⑦ 電源ON/OFFスイッチ
- ⑧ 電源コード固定バンド用孔
