放送用ケーブル
光カメラケーブル
光カメラケーブル(多治見仕様)
- OPS2401-P
- OPS2403-J
| 形 状 | 品 名 | ケーブル | 長さ(m) |
|---|---|---|---|
|
2SM-9.2-37.5-OPS-P-J-10M | 2SM-9.2-37.5 | 10 |
| 2SM-9.2-37.5-OPS-P-J-20M | 20 | ||
| 2SM-9.2-37.5-OPS-P-J-50M | 50 | ||
| 2SM-9.2-37.5-OPS-P-J-100M | 100 | ||
| 2SM-16-37.5-OPS-P-J-30M | 2SM-16-37.5 | 30 | |
| 2SM-16-37.5-OPS-P-J-50M | 50 |

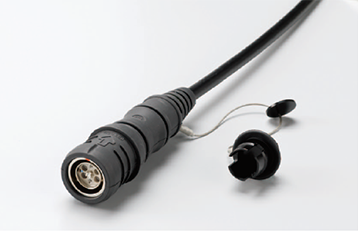

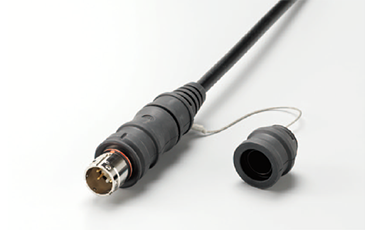

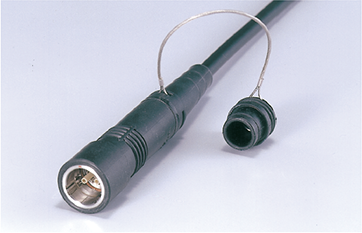

光カメラケーブル(レモ仕様)
- FUW
- PUW
| 形 状 | 品 名 | ケーブル | 長さ(m) |
|---|---|---|---|
|
2SM-9.2-37.5-FUW-PUW-10M | 2SM-9.2-37.5 | 10 |
| 2SM-9.2-37.5-FUW-PUW-20M | 20 | ||
| 2SM-9.2-37.5-FUW-PUW-50M | 50 | ||
| 2SM-9.2-37.5-FUW-PUW-100M | 100 | ||
| 2SM-16-37.5-FUW-PUW-30M | 2SM-16-37.5 | 30 | |
| 2SM-16-37.5-FUW-PUW-50M | 50 |
用途
・ケーブル1本でまとめて伝送
特 長
- 1OPS2401-P、OPS2403-Jは多治見無線電機(株)製コネクタです。
- 2FUW、PUWはスイス レモ社製コネクタです。
- 3OPS2401-P、FUWspanはカメラヘッド側に接続します。
- 4OPS2403-J、PUWはCCU(ベースステーション)側に接続します。
- 5カラーリングでコネクタの識別ができます(緑・赤・青・黒・無装着)。
- 6コネクタはステンレス製です。
※「多治見仕様」とは、多治見無線電機（株）仕様を指します。
※「レモ仕様」とは、LEMO社仕様を指します。
※「レモ仕様」とは、LEMO社仕様を指します。
光カメラ変換ケーブル・多治見／レモ変換
| 形 状 | 品 名 | ケーブル | 長さ(m) |
|---|---|---|---|
|
2SM-9.2-37.5-P-PUW-2M | 2SM-9.2-37.5 | 2 |
| 2SM-9.2-37.5-P-PUW-5M | 5 | ||
|
2SM-9.2-37.5-FUW-J-2M | 2SM-9.2-37.5 | 2 |
| 2SM-9.2-37.5-FUW-J-5M | 5 |
用途
・光コネクタの変換
特 長
- コネクタには互換性がありませんので、使用機器の光コネクタが異なる場合は変換ケーブルが必要です。
※「多治見」とは、多治見無線電機（株）仕様を指します。
※「レモ」とは、LEMO社仕様を指します。
※「レモ」とは、LEMO社仕様を指します。

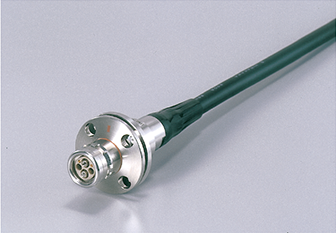

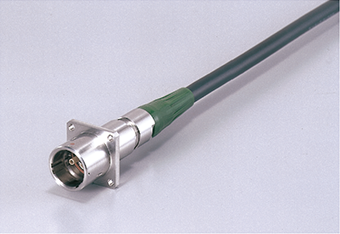

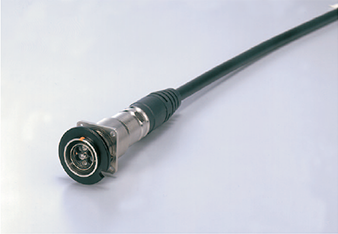

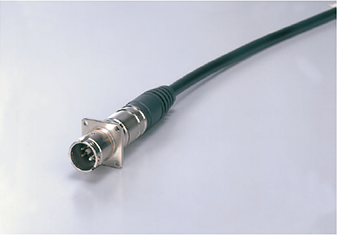

光カメラケーブル・フランジ付き
- OPS2406-PP
- OPS2405-PJ
- FMW
- PBW
用途
・カスタム光コネクタケーブル
特 長
- 1FMW、PBW、OPS2406-PP、OPS2405-PJはブーツがありません。
- 2カラーリングでコネクタの識別ができます(緑・赤・青・黒・無装着)。
- 3コネクタはステンレス製です。
- 4組み合わせるコネクタなど個別仕様に対応いたしますので、ご相談ください。
光複合ハーネス

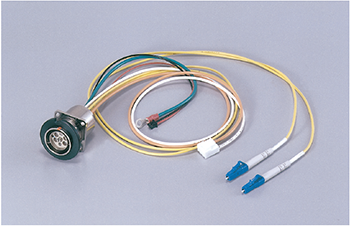

OPS2404-PR
| 形 状 | 品 名 | 長さ(m) |
|---|---|---|
|
OPS2404-PR-LC-1M | 1 |
| OPS2404-PR-LC-2M | 2 |

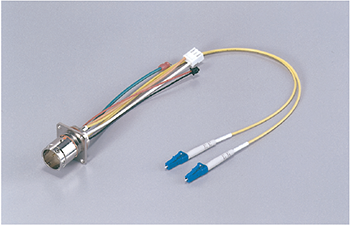

OPS2402-R
| 形 状 | 品 名 | 長さ(m) |
|---|---|---|
|
OPS2402-R-LC-1M | 1 |
| OPS2402-R-LC-2M | 2 |

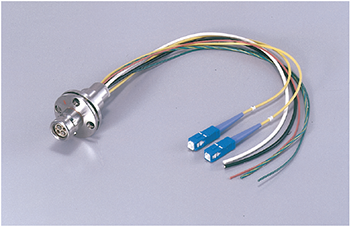

FXW
| 形 状 | 品 名 | 長さ(m) |
|---|---|---|
|
FXW-SC-1M | 1 |
| FXW-SC-2M | 2 |

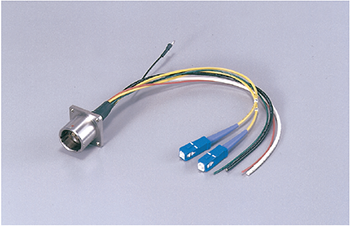

EDW
| 形 状 | 品 名 | 長さ(m) |
|---|---|---|
|
EDW-SC-1M | 1 |
| EDW-SC-2M | 2 |
用途
・光伝送用ハーネス
特 長
- 1OPS2404-PR、OPS2402-Rは多治見無線電機(株)製コネクタです。
- 2FXW、EDWはスイス レモ社製コネクタです。
- 3OPS2404-PR、FXWはCCUや外部端子盤に使用されています。
- 4OPS2402-R、EDWはカメラヘッド側に使用されいます。
- 5写真は全て加工の参考例です。使用部品や寸法等ご希望の仕様に 対応いたします。
- 6コネクタはステンレス製です。
概要
ARIB(電波産業会)にて制定されました
放送用カメラケーブルです。
用 途
- φ9.2は汎用性が高く、ハンディ用カメラケーブルを始め、固定配線、中継用ケーブルやパッチケーブル等広く使用されております。
- φ16はスタジオ用大型カメラケーブルに使用されております。
ペデスタルに挟まれないようにφ9.2のシースを厚くし外径を太くしたケーブルです。

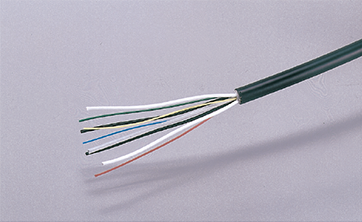

- 型式：2SM-9.2-37.5

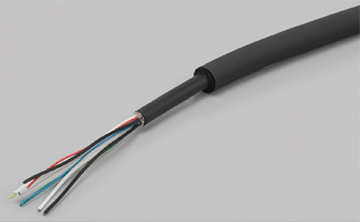

- 型式：2SM-16-37.5

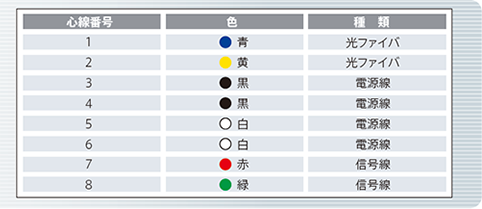

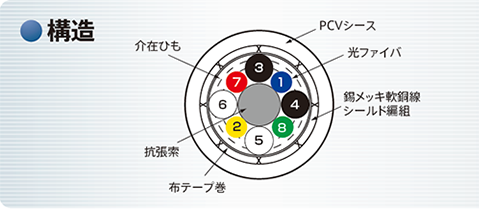

| 型式 | 2SM-9.2-37.5 | 2SM-16-37.5 | |||
|---|---|---|---|---|---|
| 線心番号 | 1, 2 | 1, 2 | |||
| 素線 | SM-9.5/125 | SM-9.5/125 | |||
| 心線 | 外形 mm | 0.9 | 0.9 | ||
| 色別 | 青、黄 | 青、黄 | |||
| 線心種類 | 電源線 | 信号線 | 電源線 | 信号線 | |
| 線心番号 | 3～6 | 7, 8 | 3～6 | 7, 8 | |
| 導体 | 断面積mm² | 0.525 | 0.18 | 0.525 | 0.18 |
| 構成 本/mm | 21/0.18T | 7/0.18T | 21/0.18T | 7/0.18T | |
| 外形 mm | 0.96 | 0.54 | 0.96 | 0.54 | |
| 絶縁体 | 厚さ mm | 0.42 | 0.30 | 0.42 | 0.30 |
| 外形 mm | 1.80 | 1.14 | 1.80 | 1.14 | |
| 色別 | 黒、白 | 赤、緑 | 黒、白 | 赤、緑 | |
| 抗張策 | 材質/外径mm/色 | 鋼線/2.40/自然色 | 鋼線/2.40/自然色 | ||
| シールド | 種類 | 編組 | 編組 | ||
| シース | 外形 mm | 9.2(max9.5) | 16(max16.5) | ||
| 色 | 標準色：黒 | 標準色：黒 | |||
| 概算質量 | kg/km | 114 | 291 | ||
| 線心種類 | 光ファイバ | 電源線 | 信号線 |
|---|---|---|---|
| 線心番号 | 1,2 | 3～6 | 7,8 |
| 使用電圧 AC V | － | 300以下 | 125以下 |
| 使用温度 ℃ | 60以下 | ||
| 試験電圧 AC V/分 | － | 1000 | 500 |
| 絶縁抵抗 MΩ・km | － | 10000以上 | 10000以上 |
| 導体抵抗 20℃ Ω/km | － | 37.5以下 | 113以下 |
| 伝送損失 dB/km | （λ＝1.3μm）0.5以下 | － | － |
