光中継器
HOL-C BOX シリーズ
HOL-C BOX series ポータブル光中継器
□ HOL-CBX-ARS

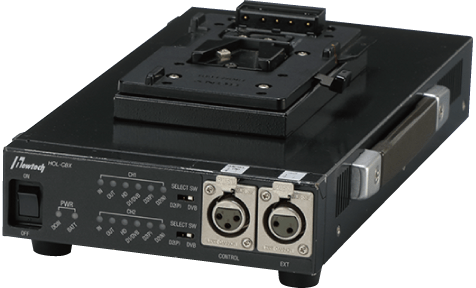

フロント側

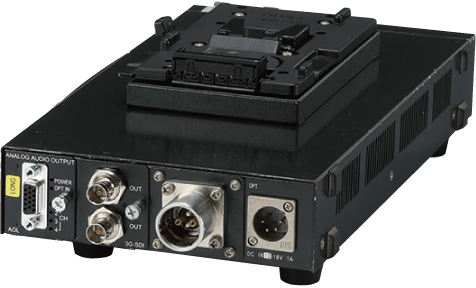

リア側

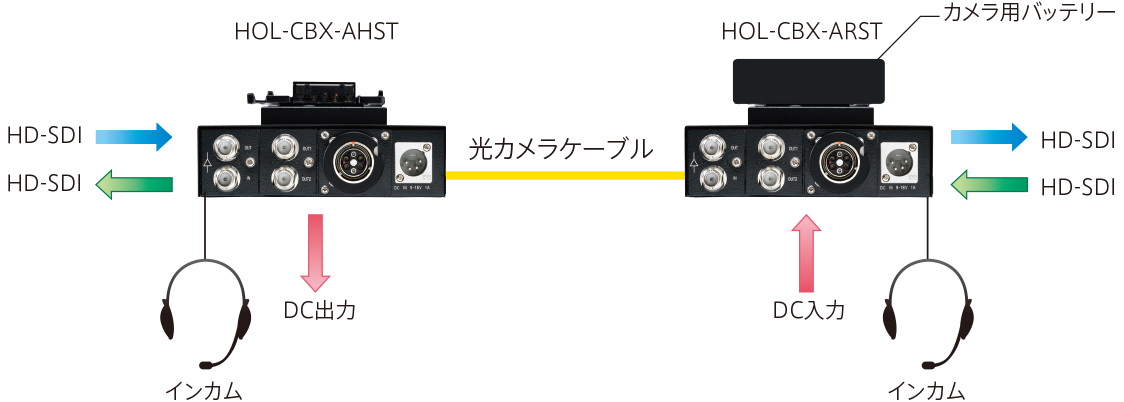

構成例

HD-SDI信号は、モジュール組替えにより方向性を変える事が可能です
□ HOL-CBX-S

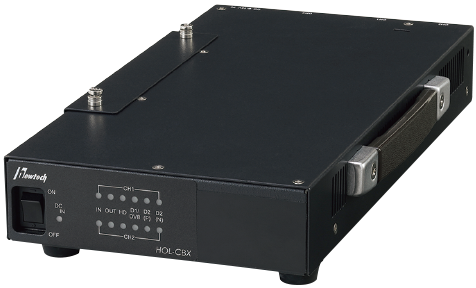

フロント側

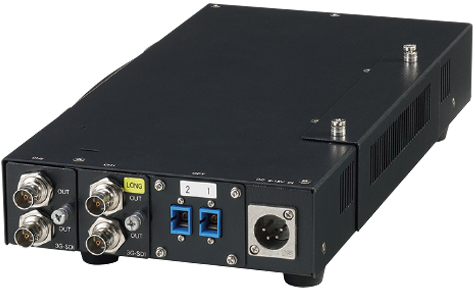

リア側

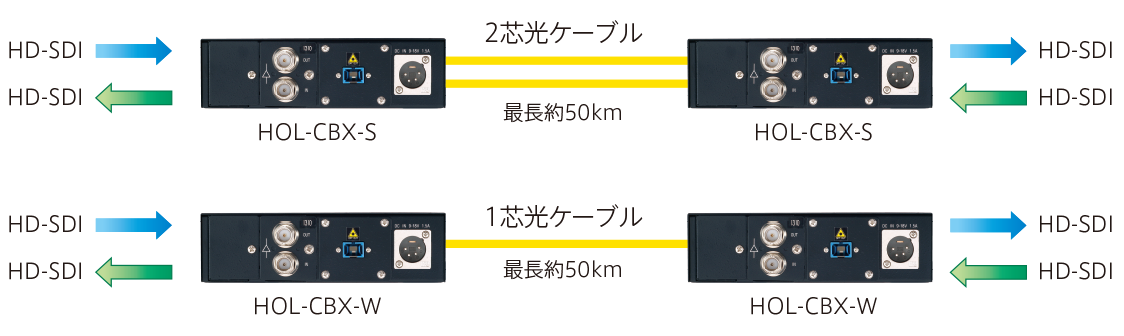

構成例

HD-SDI信号は、モジュール組替えにより方向性を変える事が可能です
HOL-CBX シリーズの用途
・スタジオ設備
・中継用
特 長
- 1光カメラケーブルを用いて2系統の3G/HD/SD/DVB-ASI伝送及びインカム・電源ライン用コネクタを標準搭載(光カメラコネクタは多治見製及び、レモ製を選択可能)
- 2伝送方向は、モジュールの組替えにより変更可能
- 3カメラ用バッテリー(SONY製BPシリーズ)にて稼動
- 412V外部電源で運用可能
フレーム仕様
Vマウント対応 | Vマウントなし | ||||
光カメラケーブル伝送 (2芯) | 光ファイバ伝送 | ||||
レモ製 | 多治見製 | SCコネクタ | |||
型名 | HOL-CBX-HS HOL-CBX-RS |
HOL-CBX-HST HOL-CBX-RST |
HOL-CBX-SS | HOL-CBX-S | HOL-CBX-W |
---|---|---|---|---|---|
スロット数 | 2 | 2 | |||
光コネクタ | FXW EDW |
OPS-2404-PR OPS-2402-R |
SC 2系統 | SC 1系統 | |
適応波長 | 任意 | 任意 | 1310/1550 | ||
拡張コネクタ | 制御信号(XLR-3・Famale)電源線 (XLR-2・Famale) | - | |||
動作温度 | 0 ~ 45℃ | 0 ~ 45℃ | |||
動作湿度 | 30 ~ 90% | 30 ~ 90% | |||
バッテリ | SONY社製 | SONY社製 | - | ||
定格電源 | DC9~18V(XLR-4P)ACアダプタ HOL-AC-M50(オプション) | DC9~18V(XLR-4P)ACアダプタ HOL-AC-M50(オプション) | |||
質量 | 1.5kg | 1.5kg | 1.2kg | ||
外形寸法 | 150(W)×290(D)×43(H)mm ※突起部を除く | 150(W)×290(D)×43(H)mm ※突起部を除く |
※実装モジュールは、こちらを参照下さい。(HOL-CBXシリーズと共通)
※「レモ製」とは、LEMO社製を指します。
※「多治見製」とは、多治見無線電機(株)製を指します。
