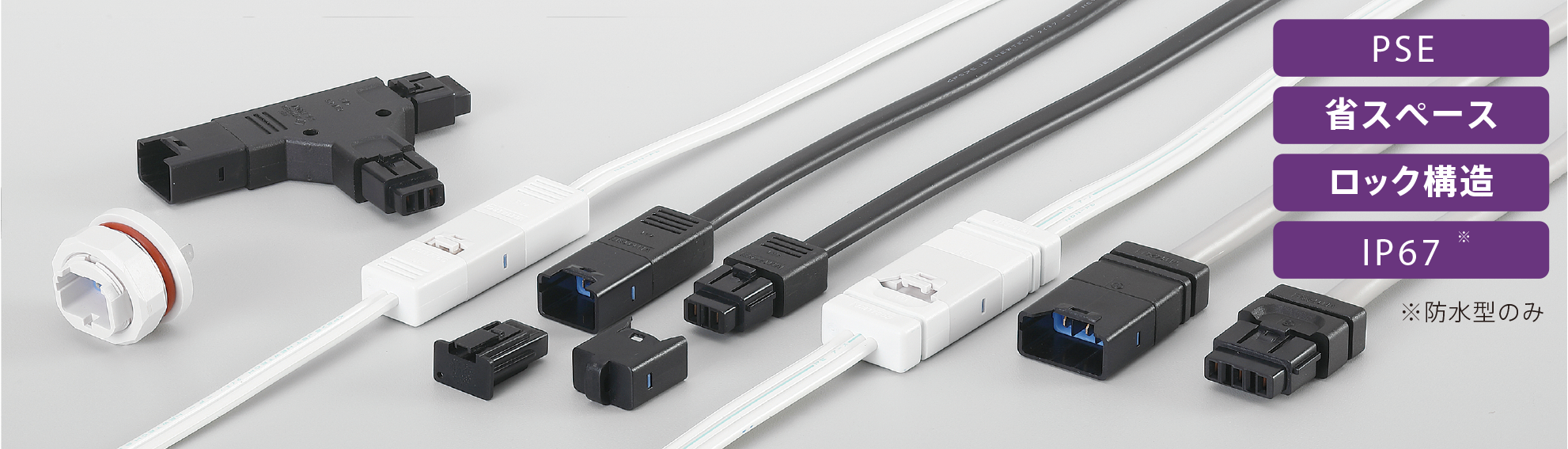

ES08シリーズ PSE小型コネクタ(標準型/防水型)
ES08シリーズは、スリム形状ながら電安法認可を取得しておりますので、機器内外の狭小場所電源接続に最適です。
また、防水型は優れた防水/防塵の保護構造を備えておりますので、水気や塵埃環境でご使用頂けます。

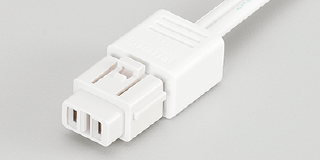

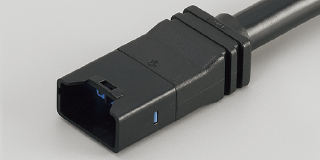

製品例

製品リーフレット

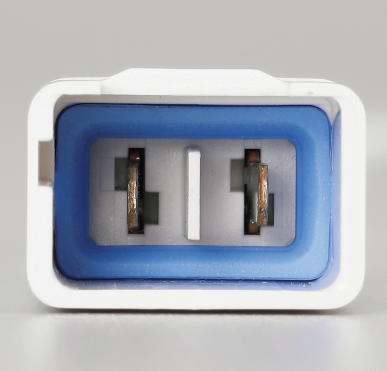

- ●防水防塵性能
- 防水型は嵌合状態でIP67に対応。
- ●電安法認可品(PSE)
- 電安法(PSE)を取得しておりますので、機器外の電源接続に最適です。また活線挿抜も可能です。
- ●狭小配線に適したスリム外形
- スリムで滑らかな外形となっているため配線時に周囲に配置された電線等に引っ掛かりにくい形状です。
- ●ロック構造
- 勘合時のクリック感で半勘合やコネクタの抜けを防止します。
- ●誤嵌合防止キー
- キー構造によって誤嵌合を防止します。
- ●幅広い電線ラインナップ
- 用途に応じて複数の電線タイプから選択可能です。
一般仕様 | 極数 | 2極・3極(2極アース付き) |
---|---|---|
電気定格 | 8A-250V | |
使用温度範囲 | -10~60°C | |
絶縁抵抗 | 500MΩ | |
耐電圧 | AC1500V/1分間で 絶縁破壊が無い事 |
|
取得認可 | 電気用品安全法(PSE) | |
保護等級 | IP67(防水型のみ) |
![]() |
![]() |
![]() |

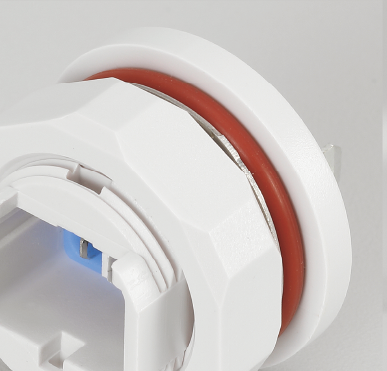

ロック構造 | 防水シール※ | Oリング※ |
※防水型のみ
使用上のご注意
- ・コンセント用プラグは非防水となります。
- ・コンセント用プラグ付きの場合は電気定格が7A-125Vacとなります。
- ・コネクタを抜く際に無理に引き抜こうとしますとコネクタを破損する恐れがありますので、抜きにくい時は、一度軽く押し込んでからロックを操作して抜くようにしてください。
- ・レセプタクルとキャップは電安法対象外です。
- ・標準型製品には防水シールとオーリングは付属しません。
- ・レセプタクルは規定の締付けトルクで固定し、定期的な増し締めを行ってください。
- ・白コネクタは材料の特性上、黒点が発生することがありますが特性には影響はありません。
- ・薬品や油がかかる可能性がある環境の場合はお問合せください。
- ・本カタログの記載内容は、予告なく変更になる場合がございますのでご了承ください。

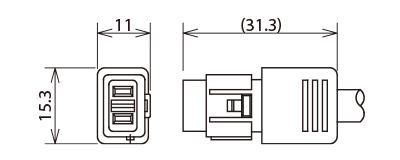

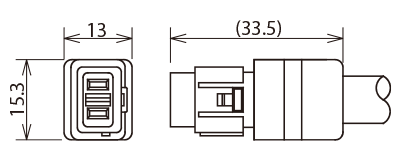

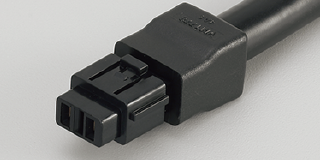

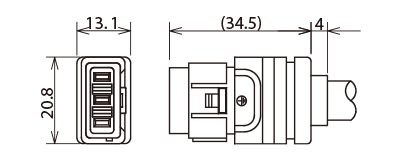

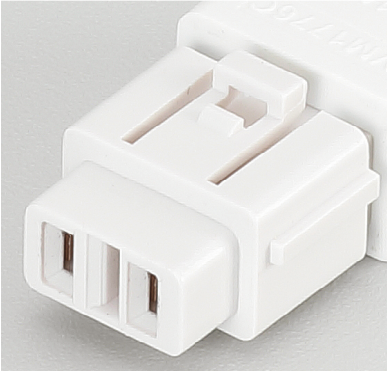

2極ーコネクタ

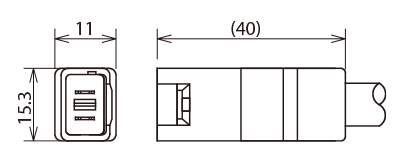

外観 | 色相 | 寸法(mm) | 電線タイプ | 標準型 | 防水型 |
---|---|---|---|---|---|
![]() |
黒/白 | ![]() |
HVCTF 2×0.75sq | VM1776A | VM1775A |
HVCTFK 2×0.75sq | VM1776B | VM1775B | |||
HVFF 2×0.75sq | VM1776C | VM1775C | |||
![]() |
黒/白 | ![]() |
VCT 2×0.75sq | VM1778 | VM1782 |

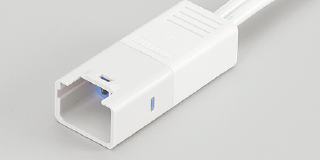

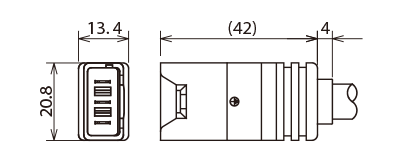

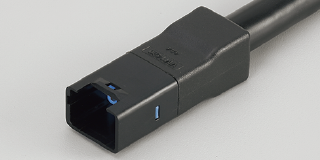

2極ープラグ

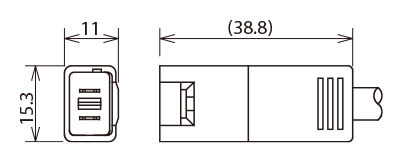

外観 | 色相 | 寸法(mm) | 電線タイプ | 標準型 | 防水型 |
---|---|---|---|---|---|
![]() |
黒/白 | ![]() |
HVCTF 2×0.75sq | VM1418A | VM1417A |
HVCTFK 2×0.75sq | VM1418B | VM1417B | |||
HVFF 2×0.75sq | VM1418C | VM1417C | |||
![]() |
黒/白 | ![]() |
VCT 2×0.75sq | VM1420 | VM1423 |

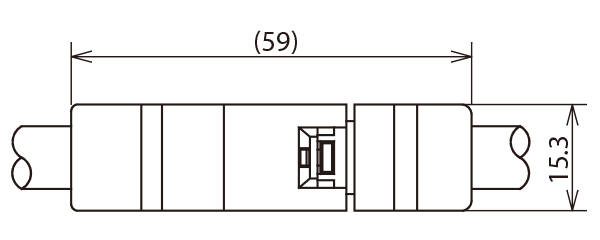

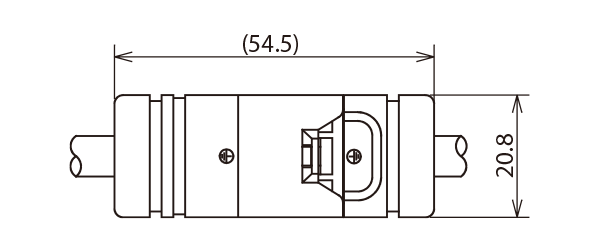

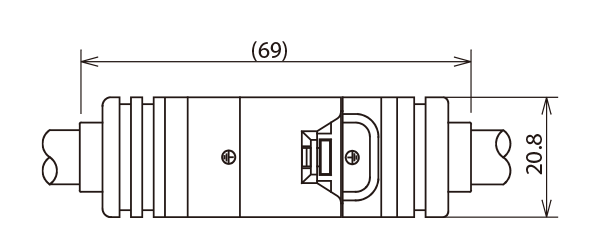

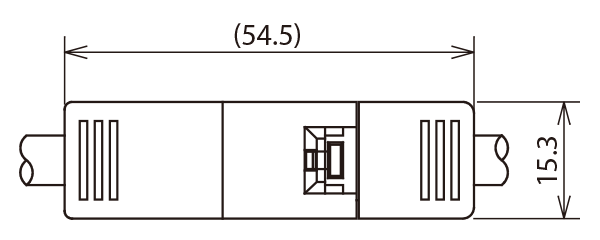

2極ー中継接続寸法
VM1776□/VM1418□、VM1775□/VM1417□
VM1778/VM1420、VM1782/VM1423

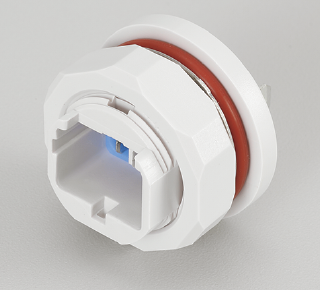

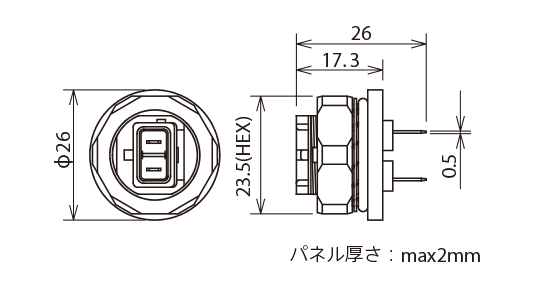

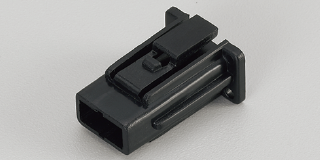

2極ーレセプタクル
外観 | 色相 | 寸法(mm) | 結線タイプ | 標準型 | 防水型 |
---|---|---|---|---|---|
![]() |
黒/白 | ![]() |
187ファストン端子 (0.5t) 又は 電線半田付け |
CM-61 | CM-59 |

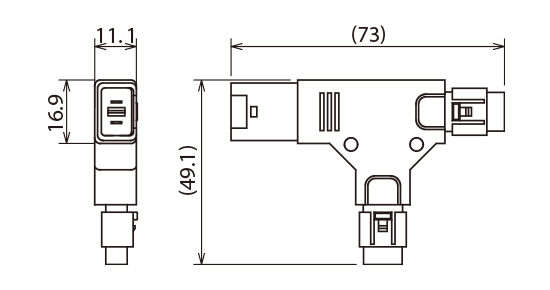

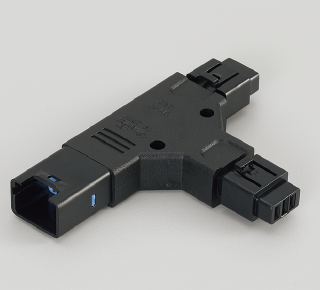

2極ーT分岐
外観 | 色相 | 寸法(mm) | 標準型 | 防水型 |
---|---|---|---|---|
![]() |
黒/白 | ![]() |
CM-62 | CM-63 |

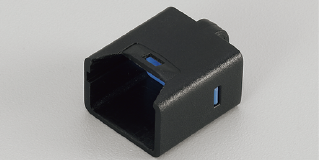

2極ーコネクタ用キャップ
外観 | 色相 | 寸法(mm) | 防水型 |
---|---|---|---|
![]() |
黒 | ![]() |
CM-66 |
2極ープラグ用キャップ
外観 | 色相 | 寸法(mm) | 防水型 |
---|---|---|---|
![]() |
黒 | ![]() |
CM-64 |
2極ーコネクタ組み合わせ

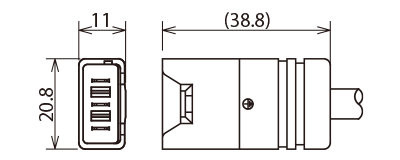

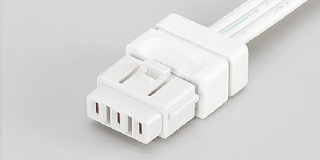

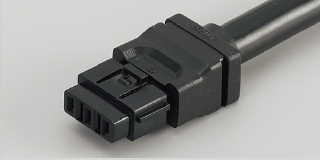

3極ーコネクタ
外観 | 色相 | 寸法(mm) | 電線タイプ | 標準型 | 防水型 |
---|---|---|---|---|---|
![]() |
黒/白 | ![]() |
HVCTF 3×0.75sq | VM1780A | VM1783A |
HVFF 3×0.75sq | VM1780B | VM1783B | |||
![]() |
黒/白 | ![]() |
VCT 3×0.75sq | VM1781 | VM1784 |

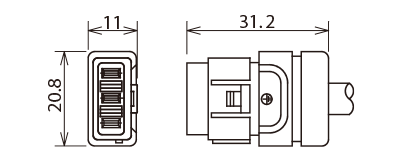

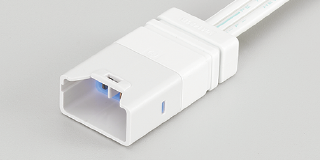

3極ープラグ
外観 | 色相 | 寸法(mm) | 電線タイプ | 標準型 | 防水型 |
---|---|---|---|---|---|
![]() |
黒/白 | ![]() |
HVCTF 3×0.75sq | VM1421A | VM1424A |
HVFF 3×0.75sq | VM1421B | VM1424B | |||
![]() |
黒/白 | ![]() |
VCT 3×0.75sq | VM1422 | VM1425 |
3極ー中継接続寸法
VM1780□/VM1421□、VM1783□/VM1424□
VM1781/VM1422、VM1784/VM1425
