UL・CSA 規格電線

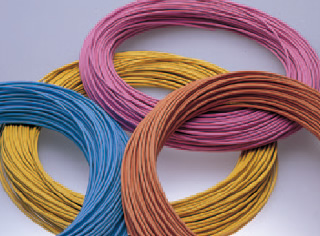

UL,CSA Standard Electric Wires and Cables各種電気・電子機器の内部配線として使用可能なUL規格及びCSA規格の認定を受けた絶縁電線、シールド絶縁電線など。環境対応品も取り揃えております。
ULスタイル一覧
UL・CSA認定品目一覧
電線の表面表示について
UL・CSAの電線規格について/適用安全規格
導体サイズ表
絶縁電線 一覧
ULスタイルNo. | CSAタイプ | 製品名称 | 定格温度(℃) | 定格電圧(V) |
---|---|---|---|---|
1571 | - | 耐熱PVC絶縁電線 | 80 | 30 |
10272/11079 | AWM | 半硬質PVC絶縁電線 | 80 | 150 |
1007 | TR-64 | 耐熱PVC絶縁電線 | 80 | 300 |
10913 | TR-64 | 耐熱PVC絶縁電線 | 80 | 300 |
1061 | AWM | 半硬質PVC絶縁電線 | 80 | 300 |
3757 | REW | 架橋PVC絶縁電線 | 105 | 300 |
3443 | AWM | 架橋PVC絶縁電線 | 105 | 300 |
1015 | TEW | 耐熱PVC絶縁電線 | 105 | 600 |
1032 | TR-32 | 耐熱PVC絶縁電線 | 90 | 1000 |
1672 | AWM | トランスリード線用架橋PVC二重絶縁電線 | 105 | 300 |
1847 | - | フッ素絶縁電線 | 105 | 30 |
10086 | - | フッ素絶縁電線 | 150 | 600 |
1331 | - | フッ素絶縁電線 | 150 | 600 |
3302 | - | 架橋ポリエチレン絶縁電線 | 105 | 30 |
3385 | AWM | 架橋ポリエチレン絶縁電線 | 105 | 300 |
3386 | AWM | 架橋ポリエチレン絶縁電線 | 105 | 600 |
10368 | AWM | 架橋ポリエチレン絶縁電線 | 105 | 300 |
※定格温度と定格電圧はULの定格を記載しております。
単芯シールド線 一覧
ULスタイルNo. | CSAタイプ | 製品名称 | 定格温度(℃) | 定格電圧(V) | 1571 | - | PVC絶縁単心横巻シールド線 | 80 | 30 |
---|---|---|---|---|
1533 | - | 半硬質PVC絶縁単心横巻/編組シールド線 | 80 | V.N.S |
1185 | TR-64 | 耐熱PVC絶縁単心横巻/編組シールド線 | 80 | 300 |
1626 | REW | 架橋PVC絶縁単心横巻/編組シールド線 | 105 | 300 |
1120 | TEW | 耐熱PVC絶縁単心横巻/編組シールド線 | 105 | 600 |
1631 | - | 架橋発泡PE絶縁横単心巻シールド線 | 80 | 30 |
※定格温度と定格電圧はULの定格を記載しております。
2、3心シールド線 一覧
ULスタイルNo. | CSAタイプ | 製品名称 | 定格温度(℃) | 定格電圧(V) | 2854 | - | PVC絶縁2、3心横巻シールド線 | 80 | 30 |
---|---|---|---|---|
2547 | - | 半硬質PVC絶縁2心横巻/編組シールド線 | 80 | V.N.S |
2547 | V.N.S | 半硬質PVC絶縁3心横巻/編組シールド線 | 80 | V.N.S |
2405 | TR-64 | 耐熱PVC絶縁2心横巻/編組シールド線 | 80 | 300 |
2096 | TR-64 | 耐熱PVC絶縁3心横巻/編組シールド線 | 80 | 300 |
2685 | REW | 架橋PVC絶縁2、3心編組シールド線 | 105 | 300 |
2127 | TEW | 耐熱PVC絶縁2心編組シールド線 | 105 | 600 |
2128 | TEW | 耐熱PVC絶縁3心編組シールド線 | 105 | 600 |
2623 | - | 架橋発泡PE絶縁2、3心横巻シールド線 | 80 | 30 |
※定格温度と定格電圧はULの定格を記載しております。
-
