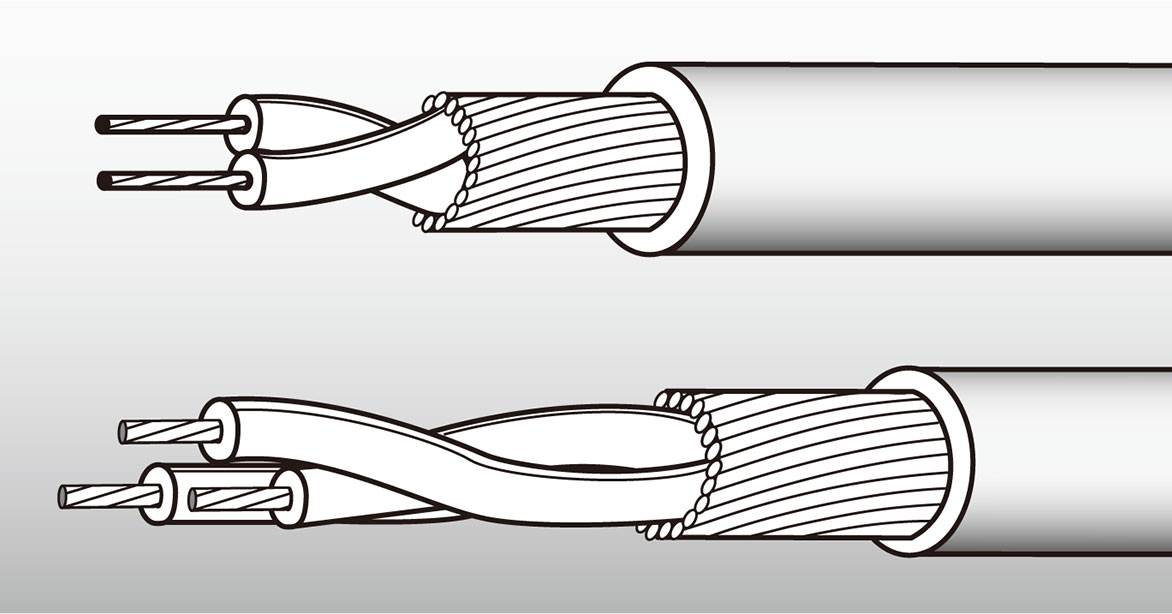

2,3心シールド線
UL STYLE 2623
2,3COND. IRRADIATED FOAM PE-INSULATED SHIELDED WIRE
適用規格Application Standard
UL 758定格Rating
30V, 80℃
用 途
オーディオ、ビデオ機器の内部配線
特 長
- 架橋発泡ポリエチレン絶縁体を使用していますので
1)熱変形が少なく、半田ごてが触れても融けません。
2)燃焼性は、完成品のみUL及び電気用品取締法の垂直燃焼試験に合格します。
3)誘電率が小さいので、外径が細く、低容量のシールド線です。
2)燃焼性は、完成品のみUL及び電気用品取締法の垂直燃焼試験に合格します。
3)誘電率が小さいので、外径が細く、低容量のシールド線です。
構造及び性能
| UL STYLE(線心数) (No. of Cond.) |
錫メッキ軟銅線導体Tinned Copper Cond. | 絶縁体Insulation | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
静電容量 (線相互間)Capacitance (1kHz pF/m) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 2623 (2心) (2-Cond.) |
28 | 7/0.13 | 0.38 | 0.26 | 0.9 | 横巻 Warp |
0.29 | 2.57 | 228 | 105以下 | 500 |
| 26 | 7/0.16 | 0.48 | 0.25 | 1.0 | 0.30 | 2.80 | 141 | ||||
| 24 | 7/0.20 | 0.60 | 1.1 | 0.33 | 3.10 | 88.0 | 120以下 | ||||
| 2623 (3心) (3-Cond.) |
28 | 7/0.13 | 0.38 | 0.26 | 0.9 | 0.33 | 2.80 | 228 | 95以下 | 500 | |
| 26 | 7/0.16 | 0.48 | 0.25 | 1.0 | 0.35 | 3.10 | 141 | ||||
| 24 | 7/0.20 | 0.60 | 1.1 | 3.30 | 87.7 | 110以下 | |||||
- U S E
- Class 2 Wiring of Electronic Equipment.
