2,3心シールド線
UL STYLE 2547

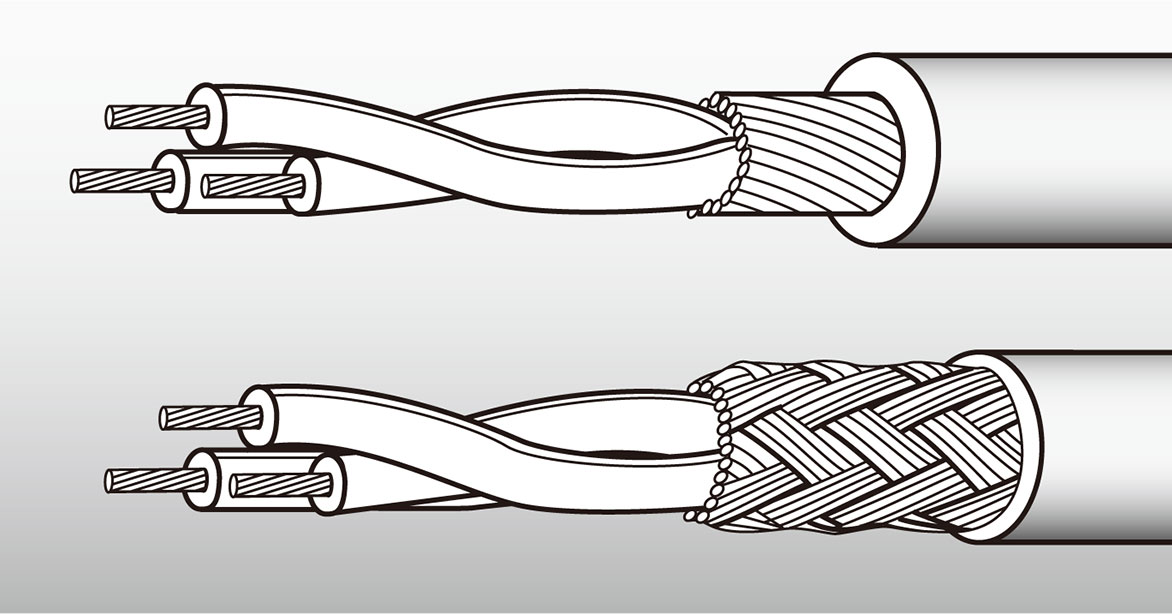

3 COND. SEMI-RIGID PVC INSULATED SHIELDED WIRE 3心シールド線
適用規格Application Standard
UL 758定格Rating
電圧規定なし（Voltage Not Specified）, 80℃
用 途
各種電気・電子機器の内部配線
特 長
- 絶縁体に半硬質ビニルを使用している為、熱変形が少なく、機械的強度がすぐれています。
構造及び性能
| UL STYLE シールドタイプShield Type |
錫メッキ軟銅線導体Tinned Copper Cond. | 半硬質ビニル絶縁体SRPVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 2547 横巻 Wrap |
28 | 7/0.13 | 0.38 | 0.27 | 0.90 | 横巻 Wrap |
0.32 | 2.74 | 231 | 2.3 | 1500 |
| 26 | 7/0.16 | 0.48 | 1.02 | 0.34 | 3.08 | 137 | 3.1 | ||||
| 24 | 7/0.2 | 0.60 | 1.14 | 0.33 | 3.32 | 86.6 | 4.4 | ||||
| 22 | 7/0.26 | 0.78 | 1.32 | 3.78 | 52.8 | 5.9 | |||||
| 20 | 7/0.32 | 0.96 | 1.50 | 4.20 | 36.3 | 7.8 | |||||
| 2547 編組 Braid |
28 | 7/0.13 | 0.38 | 0.27 | 0.90 | 編組 Braid |
0.33 | 3.10 | 240 | 2.3 | 1500 |
| 26 | 7/0.16 | 0.48 | 1.02 | 3.45 | 141 | 3.1 | |||||
| 24 | 7/0.2 | 0.60 | 1.14 | 0.35 | 3.60 | 88.0 | 4.4 | ||||
| 22 | 7/0.26 | 0.78 | 1.32 | 0.41 | 4.10 | 51.3 | 5.9 | ||||
| 20 | 7/0.32 | 0.96 | 1.50 | 4.50 | 35.3 | 7.8 | |||||
※参考許容電流値は、周囲温度50℃で空中に一条配線した場合とします。
※電圧規定はありませんが、300V Peak(UL 1270,1410)以下でご使用ください。
- U S E
- Internal Wiring of Electronic Equipment Where Not Exposed to Movement or Mechanical Abuse.
