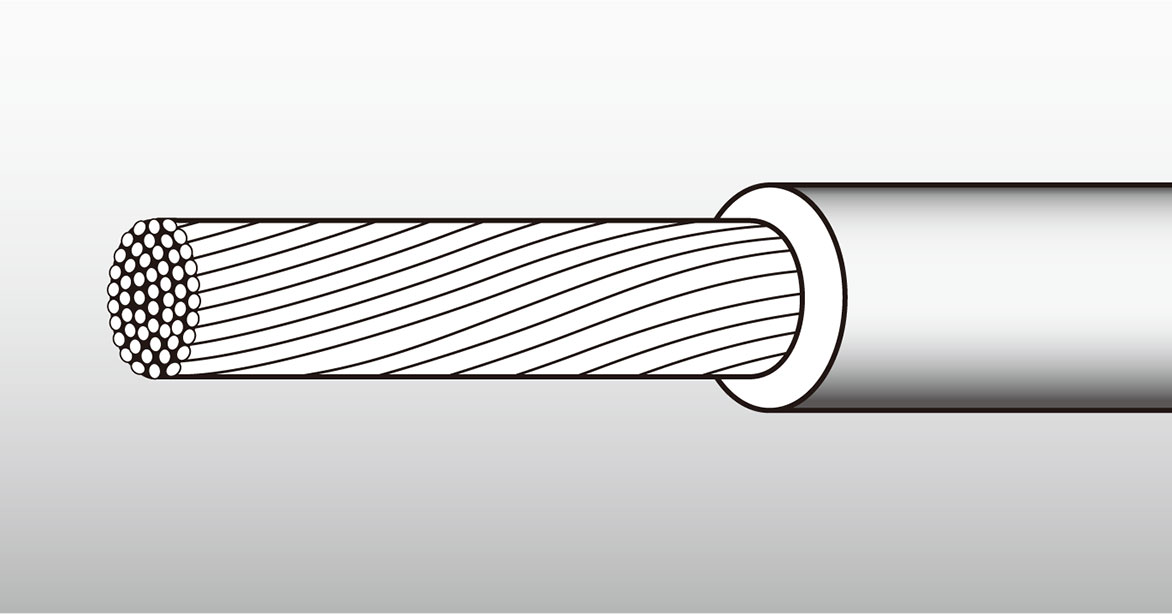

絶縁電線
UL STYLE 1032, CSA TYPE TR-32
HEAT-RESISTANT PVC WIRE
適用規格Application Standard
UL 758CSA C22.2 No.127
定格Rating
1032 :1000V, 90℃TR-32 :ー, 90℃
用 途
各種電子機器の高圧回路用内部配線
特 長
- UL1015と同外径で、1000Vの機器に使用できます。
構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | ビニル絶縁体PVC Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 1032 TR-32 |
24 | 11/0.16 | 0.62 | 0.81 | 2.23 | 88.9 | 5.8 | 3000 |
| 22 | 17/0.16 | 0.76 | 0.80 | 2.36 | 57.5 | 8.0 | ||
| 20 | 26/0.16 | 0.95 | 0.81 | 2.56 | 37.6 | 9.6 | ||
| 18 | 41/0.16 | 1.19 | 2.80 | 23.0 | 13.0 | |||
| 16 | 54/0.18 | 1.53 | 3.15 | 14.3 | 18.0 | |||
※参考許容電流値は、周囲温度60℃ で空中に一条配線した場合とします。
※ CSA 規格には、定格電圧の規定はありません。使用するセットにより規定されます。
※ CSA C22.2 No.1の機器に使用する場合、1400V Peakで使用できます。
- U S E
- Internal Wiring of Appliances.
