絶縁電線
UL STYLE 1672, CSA AWM
XLPVC DOUBLE INS. WIRE
適用規格Application Standard
UL 758CSA C22.2 No.210
定格Rating
300V, 105℃
用 途
各種電気・電子機器の内部配線
特 長
- 架橋ビニルを使用しますので、半田ごてが触れた場合でも融け難くなっています。
- ビニル絶縁体厚さが、一次、二次共に0.4mm以上の為、ヨーロッパ向セットにも使用できます。

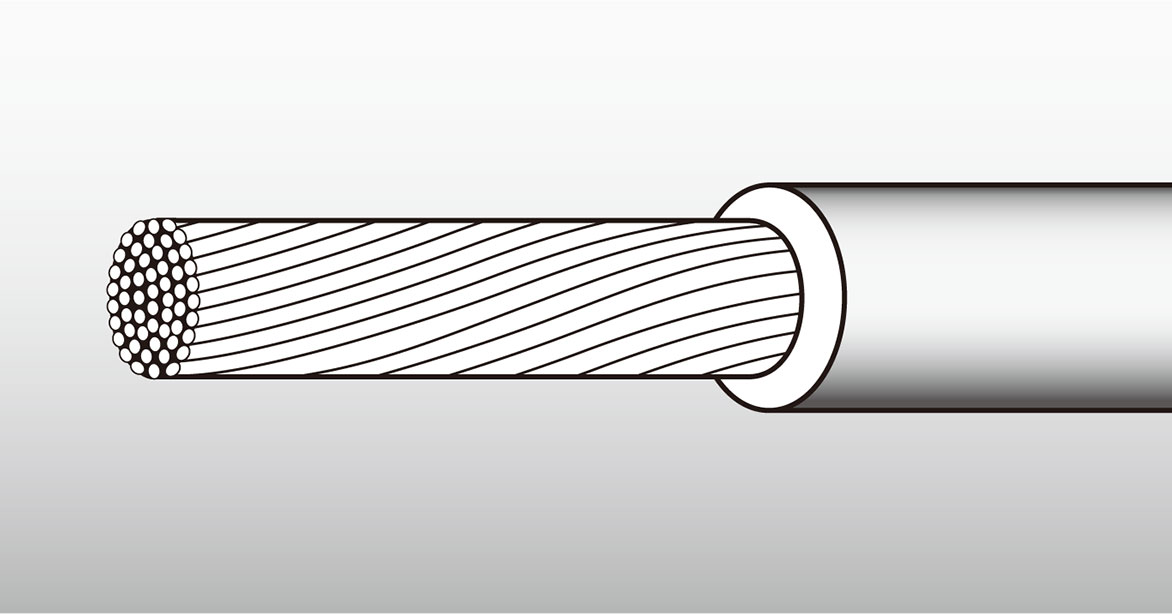

構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | 一次架橋ビニル絶縁体Inner XLPVC Ins. | 二次架橋ビニル絶縁体Outer XLPVC Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 1672 AWM |
26 | 7/0.16 | 0.48 | 0.48 | 1.44 | 0.48 | 2.40 | 134 | 3.8 | 4000 |
| 24 | 11/0.16 | 0.62 | 0.49 | 1.60 | 2.56 | 88.9 | 5.2 | |||
| 22 | 17/0.16 | 0.76 | 1.74 | 2.70 | 57.5 | 7.0 | ||||
| 20 | 26/0.16 | 0.95 | 1.93 | 0.49 | 2.90 | 37.6 | 9.2 | |||
| 18 | 41/0.16 | 1.19 | 0.53 | 2.24 | 0.46 | 3.16 | 23.8 | 12.0 | ||
| 16 | 54/0.18 | 1.53 | 0.52 | 2.58 | 0.48 | 3.54 | 14.3 | 16.0 | ||
※一次、二次絶縁体の部分最少厚さは0.4mm 以上です。
※参考許容電流値は、周囲温度75℃ で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Electronic Equipment.
