2,3心シールド線
UL STYLE 2127, CSA TYPE TEW

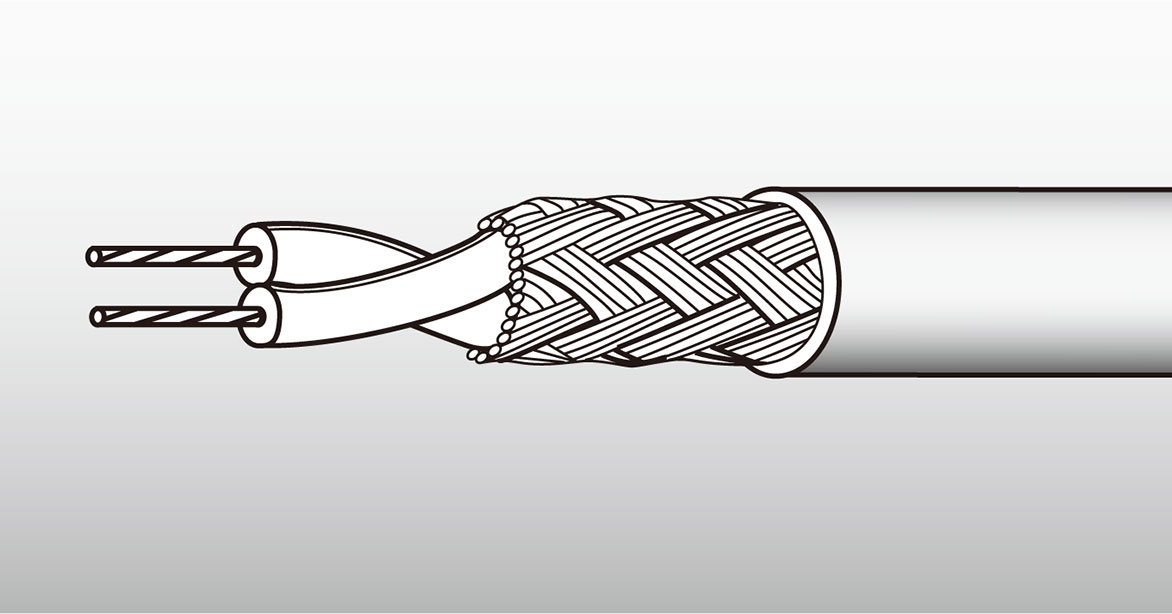

2COND. HEAT-RESISTANT PVC INSULATED SHIELDED WIRE 2心シールド線
適用規格Application Standard
UL 758CSA C22.2 No.127
定格Rating
600V, 105℃
用 途
各種電気・電子等の内部配線
特 長
- UL、CSA共用です。
- 600V、105℃以下の一般電気・電子機器に使用できます。
構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | ビニル絶縁体PVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 2127 TEW |
24 | 11/0.16 | 0.62 | 0.80 | 2.22 | 編組 Braid |
0.91 | 6.80 | 93.3 | 4.9 | 2000 |
| 22 | 17/0.16 | 0.76 | 2.36 | 0.92 | 7.10 | 58.7 | 6.7 | ||||
| 20 | 26/0.16 | 0.95 | 0.81 | 2.56 | 7.50 | 38.3 | 8.7 | ||||
| 18 | 41/0.16 | 1.19 | 2.80 | 0.93 | 8.00 | 24.3 | 11.4 | ||||
| 16 | 54/0.18 | 1.53 | 3.15 | 0.98 | 8.80 | 14.6 | 15.2 | ||||
※参考許容電流値は、周囲温度75℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Appliances or Electronic Equipment.
