架橋ポリエチレン絶縁電線
UL STYLE 3302
XLPE INSULATED WIRE
適用規格Application Standard
UL 758定格Rating
30V, 105℃
用 途
配線スペースの少ない電子機器の内部配線
特 長
- 細い為、スペースファクター上有利です。
- 柔軟性に富む。
- 架橋により、半田ごてが触れても融けません。

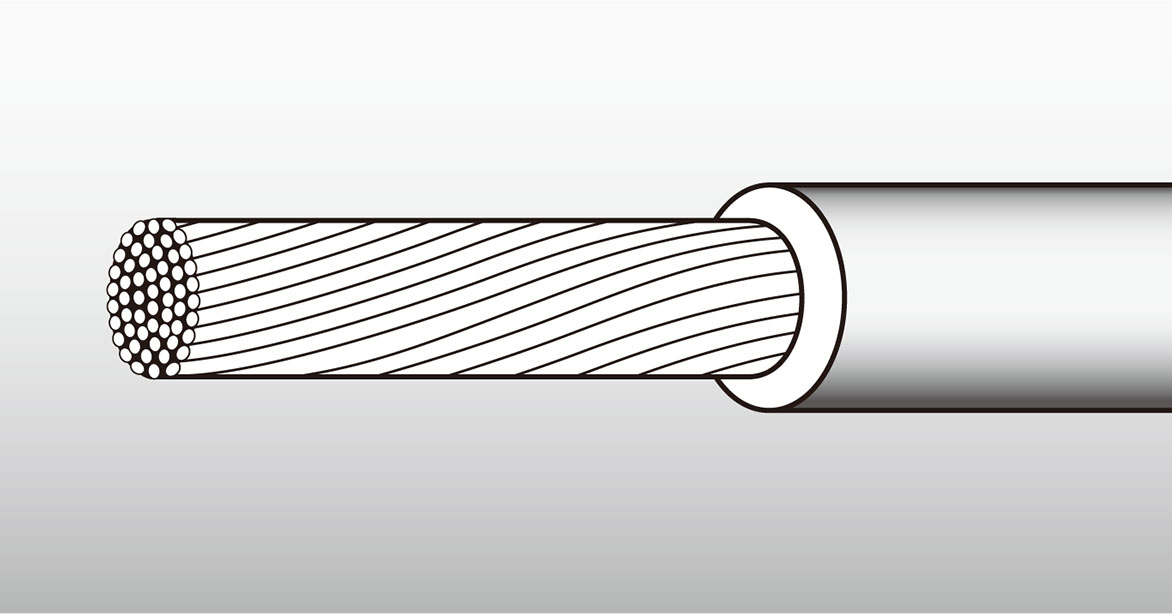

構造及び性能
| UL STYLE | 錫メッキ軟銅線導体Tinned Copper Cond. | 架橋ポリエチレン絶縁体XLPE. Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 3302 | 32 | 7/0.08 | 0.24 | 0.14 | 0.52 | 559 | 1.3 | 500 |
| 30 | 7/0.1 | 0.30 | 0.20 | 0.70 | 350 | 1.8 | ||
| 28 | 7/0.13 | 0.38 | 0.21 | 0.80 | 229 | 2.5 | ||
| 26 | 7/0.16 | 0.45 | 0.87 | 134 | 3.4 | |||
| 24 | 7/0.2 | 0.60 | 1.02 | 86 | 4.7 | |||
※参考許容電流値は、周囲温度75℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Class 2 Circuits in Electronic Equipment.
