絶縁電線
UL STYLE 1331

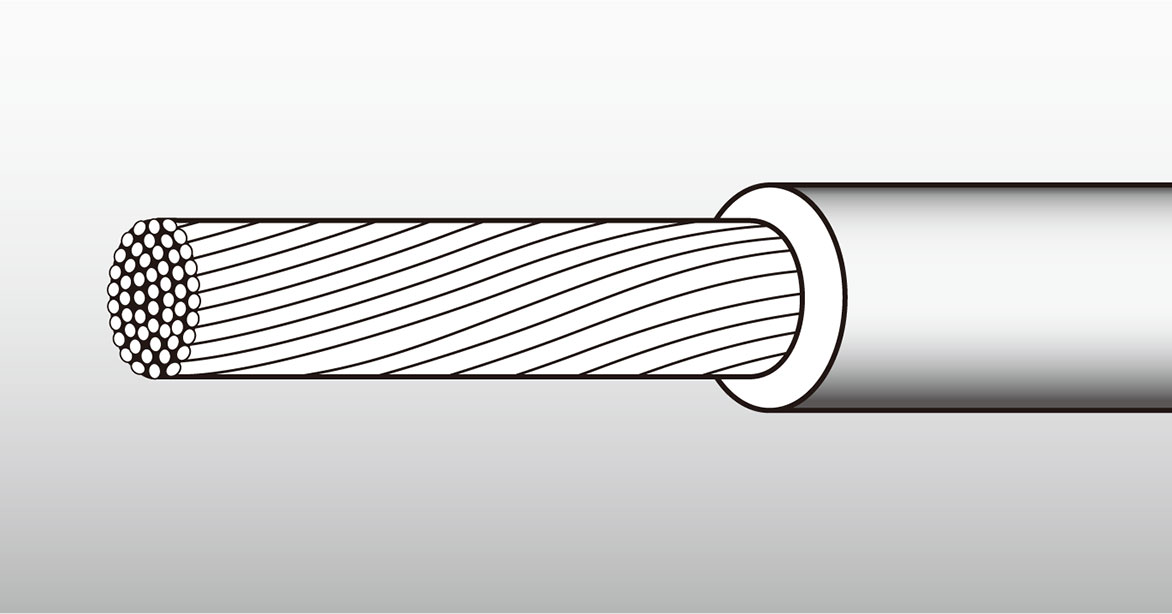

FEP-INSULATED WIRE
適用規格Application Standard
UL 758定格Rating
600V, 150℃
用 途
耐熱耐薬品等、より信頼性を重視される各種電気・電子機器の内部配線
特 長
- 常時150℃にて使用できます。
- -260℃まで使用でき、-85℃なら充分な柔軟性を維持できます。
- 摩擦係数が小さい。
- 耐薬品性に優れています。
- 燃えない。
構造及び性能
| UL STYLE | 錫メッキ軟銅線導体Tinned Copper Cond. | FEP絶縁体FEP Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 1331 | 26 | 7/0.16 | 0.48 | 0.54 | 1.56 | 134 | 6.2 | 2000 |
| 24 | 7/0.2 | 0.60 | 0.55 | 1.70 | 85.0 | 8.1 | ||
| 22 | 7/0.26 | 0.78 | 1.88 | 50.3 | 11.2 | |||
| 20 | 7/0.32 | 0.96 | 2.06 | 34.6 | 14.1 | |||
| 18 | 19/0.26 | 1.30 | 2.40 | 19.3 | 20.5 | |||
| 16 | 19/0.32 | 1.60 | 2.70 | 12.7 | 26.8 | |||
※参考許容電流値は、周囲温度50℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Appliances.
