単心シールド線
UL STYLE 1533
SEMI-RIGID PVC-INSULATED SHIELDED WIRE
適用規格Application Standard
UL 758定格Rating
電圧規定なし（Voltage Not Specified）, 80℃
用 途
各種電気・電子機器の内部配線
特 長
- 絶縁厚さが薄く、外径が細い為、スペースファクター上有利です。
- 絶縁体に半硬質ビニルを使用している為、熱変形が少なく、機械的強度がすぐれています。
構造及び性能

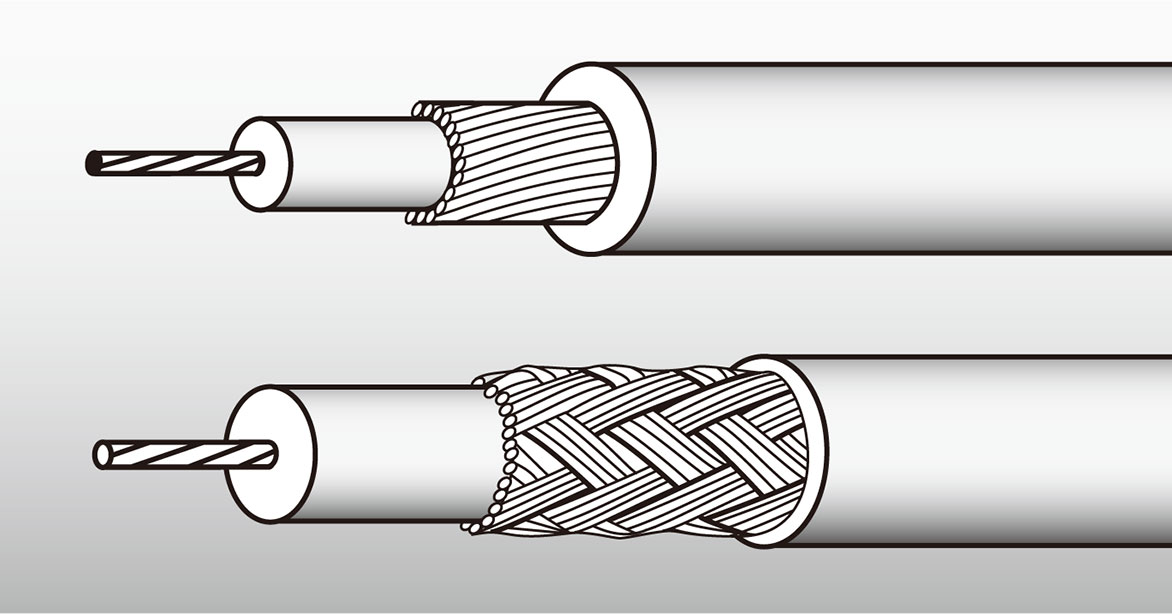

| UL STYLE シールドタイプShield Type |
錫メッキ軟銅線導体Tinned Copper Cond. | 半硬質ビニル絶縁体SRPVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 1533 横巻 Wrap |
28 | 7/0.13 | 0.38 | 0.26 | 0.90 | 横巻 Wrap |
0.35 | 1.80 | 229 | 2.5 | 1500 | 26 | 7/0.16 | 0.48 | 0.27 | 1.02 | 0.34 | 1.90 | 134 | 3.4 |
| 24 | 7/0.2 | 0.60 | 1.14 | 2.02 | 86.0 | 4.7 | |||||
| 22 | 7/0.26 | 0.78 | 1.32 | 0.35 | 2.21 | 50.3 | 6.4 | ||||
| 20 | 7/0.32 | 0.96 | 1.50 | 0.37 | 2.45 | 34.6 | 8.4 | ||||
| 1533 編組 Braid |
28 | 7/0.13 | 0.38 | 0.26 | 0.90 | 編組 Braid |
0.30 | 2.05 | 229 | 2.5 | 1500 |
| 26 | 7/0.16 | 0.48 | 0.27 | 1.02 | 2.25 | 134 | 3.4 | ||||
| 24 | 7/0.2 | 0.60 | 1.14 | 2.40 | 86.0 | 4.7 | |||||
| 22 | 7/0.26 | 0.78 | 1.32 | 2.55 | 50.3 | 6.4 | |||||
| 20 | 7/0.32 | 0.96 | 1.50 | 2.75 | 34.6 | 8.4 | |||||
※参考許容電流値は、周囲温度50℃で空中に一条配線した場合とします。
※電圧規定はありませんが、300V Peak(UL 1270,1410)以下でご使用ください。
- U S E
- Internal Wiring of Electronic Equipment Where Not Exposed to Movement or Mechanical Abuse.
