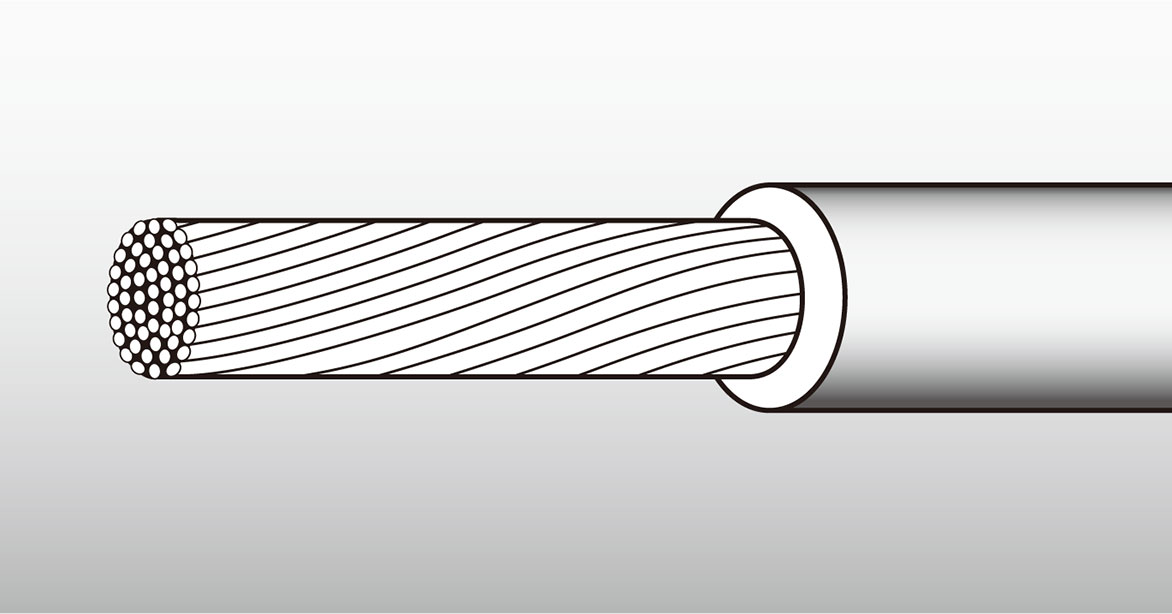

絶縁電線
UL STYLE 3443, CSA AWM
XLPVC-INSULATED WIRE
適用規格Application Standard
UL 758CSA C22.2 No.210
定格Rating
3443 :300V, 105℃AWM :150V, 105℃
用 途
配線スペースの少ない電子機器の内部配線
特 長
- 架橋ビニルを使用しますので、半田ごてが触れた場合でも融け難くなっています。
- 細い為、スペースファクター上有利です。
構造及び性能
| UL STYLE CSA TYPE |
錫メッキ軟銅線導体Tinned Copper Cond. | 架橋ビニル絶縁体XLPVC Ins. | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
|||
|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | ||||
| 3443 AWM |
28 | 7/0.13 | 0.38 | 0.27 | 0.92 | 229 | 2.5 | 2000 |
| 26 | 7/0.16 | 0.48 | 1.02 | 134 | 3.8 | |||
| 24 | 7/0.2 | 0.60 | 1.15 | 86.0 | 5.2 | |||
| 22 | 7/0.26 | 0.78 | 0.28 | 1.33 | 50.3 | 7.0 | ||
| 20 | 7/0.32 | 0.96 | 0.29 | 1.53 | 34.6 | 9.2 | ||
| 18 | 7/0.4 | 1.20 | 0.30 | 1.80 | 22.1 | 12.0 | ||
| 16 | 54/0.18 | 1.53 | 0.31 | 2.15 | 14.3 | 15.0 | ||
※参考許容電流値は、周囲温度75℃ で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Appliances where not exposed to Mechanical Abuse.
