単心シールド線
UL STYLE 1120, CSA TYPE TEW
HEAT-RESISTANT PVC INSULATED SHIELDED WIRE
適用規格Application Standard
UL 758CSA C22.2 No.127
定格Rating
600V, 105℃
用 途
各種電気・電子機器の内部配線
特 長
- UL、CSA共用です。
- 600V、105℃以下の一般電気・電子機器に使用できます。

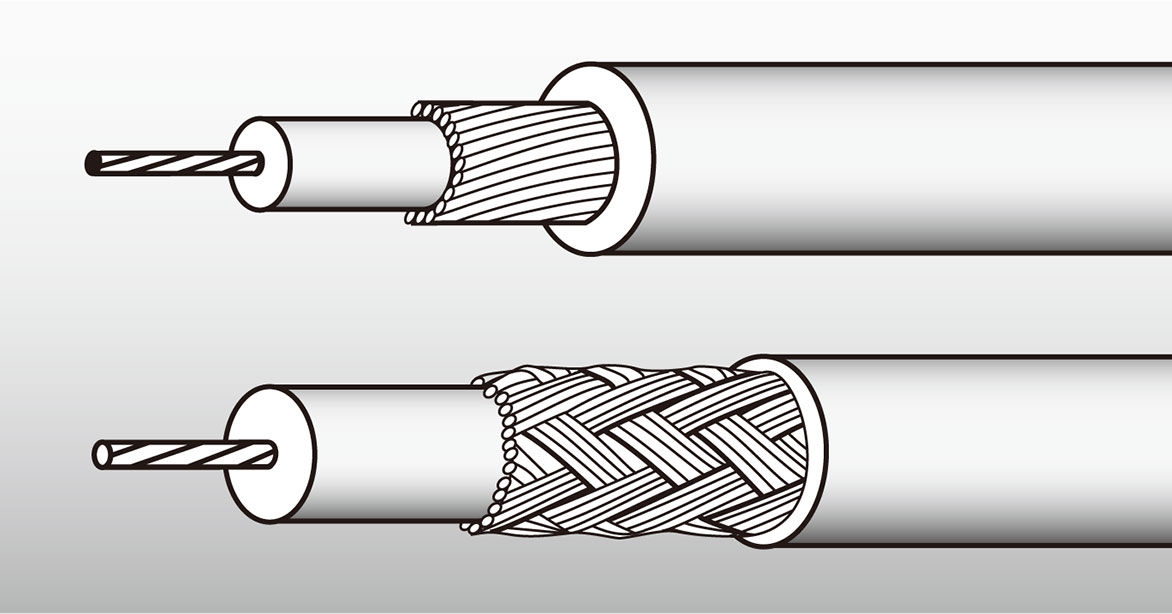

構造及び性能
| UL STYLE CSA TYPE シールドタイプShield Type |
錫メッキ軟銅線導体Tinned Copper Cond. | ビニル絶縁体PVC Ins. | 錫メッキ 軟銅線 シールドTinned Copper Shield |
ビニルシースPVC Sheath | 最大 導体抵抗Max. Cond. Resistance (20℃ Ω/km) |
参考 許容電流 Allowable Current (for reference) (A) |
耐電圧(AC V/1分) Dielectric Strength (AC V/min.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズSize (AWG) | 構成(本/mm) Composition (No./mm) |
外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | 厚さThick. (mm) | 外径Dia. (mm) | |||||
| 1120 TEW 横巻 Wrap |
24 | 11/0.16 | 0.62 | 0.8 | 2.22 | 横巻 Wrap |
0.86 | 4.20 | 88.9 | 5.2 | 2000 |
| 22 | 17/0.16 | 0.76 | 2.36 | 4.35 | 57.5 | 7.0 | |||||
| 20 | 26/0.16 | 0.95 | 2.56 | 4.55 | 37.6 | 9.2 | |||||
| 18 | 41/0.16 | 1.19 | 2.80 | 4.80 | 23.8 | 12.0 | |||||
| 16 | 54/0.18 | 1.53 | 3.15 | 5.20 | 14.3 | 16.0 | |||||
| 1120 TEW 編組 Braid |
24 | 11/0.16 | 0.62 | 0.8 | 2.22 | 編組 Braid |
0.86 | 4.50 | 88.9 | 5.2 | 2000 |
| 22 | 17/0.16 | 0.76 | 2.36 | 4.60 | 57.5 | 7.0 | |||||
| 20 | 26/0.16 | 0.95 | 2.56 | 4.95 | 37.6 | 9.2 | |||||
| 18 | 41/0.16 | 1.19 | 2.80 | 5.10 | 23.8 | 12.0 | |||||
| 16 | 54/0.18 | 1.53 | 3.15 | 5.45 | 14.3 | 16.0 | |||||
※参考許容電流値は、周囲温度75℃で空中に一条配線した場合とします。
- U S E
- Internal Wiring of Appliances or Phonograph pick up and Volume control.
