Cat5eケーブル

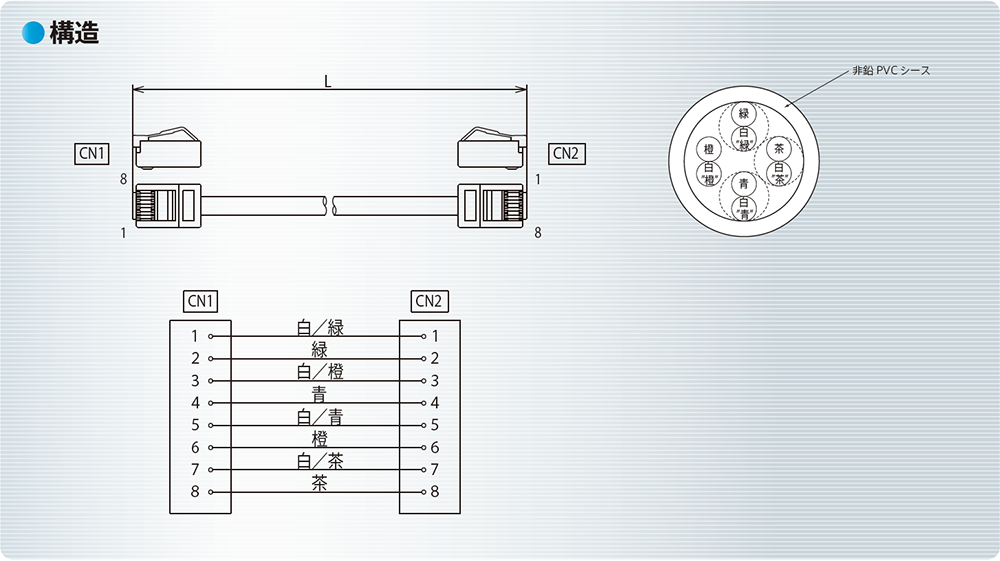

- ■コネクタは、PANDUIT製 MP588を使用しています。
■ケーブルは、岡野電線(株)のOKTP-E5-P-AWG24X4Pを
使用しています。

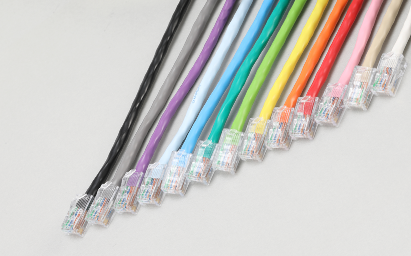

■シース色は、(うす青、青、白、黃、橙、赤、桃、若草、緑、アイボリ、灰、黒、紫)
13色。
※ご要望が有れば、放送機器間の行先表示(丸札)取付けも対応致します。
用 途
・放送機器
・ネットワーク機器
特 長
1
TIA/EIA 568Aで規格化された、100MHzの高速伝送対応のLANケーブルです。
2
1000BASE-T(1Gbps)通信に対応しています。
3
RoHS対応

周波数(MHz) | 減衰量dB/100m at20℃ | 近端漏話減衰量dB/100m | 多重近端漏話減衰量dB/100m | 遠端漏話減衰量比dB/100m | 多重遠端漏話減衰量比dB/100m | 反射減衰量dB/100m |
---|---|---|---|---|---|---|
1 | 2.4 | 65.3 | 62.3 | 63.8 | 60.8 | 20.0 |
4 | 4.9 | 56.3 | 53.3 | 51.8 | 48.8 | 23.0 |
8 | 6.9 | 51.8 | 48.8 | 45.7 | 42.7 | 24.5 |
10 | 7.8 | 50.3 | 47.3 | 43.8 | 40.8 | 25.0 |
16 | 9.9 | 47.2 | 44.2 | 39.7 | 36.7 | 25.0 |
20 | 11.1 | 45.8 | 42.8 | 37.8 | 34.8 | 25.0 |
25 | 12.5 | 44.3 | 41.3 | 35.8 | 32.8 | 24.2 |
31.25 | 14.1 | 42.9 | 39.9 | 33.9 | 30.9 | 23.2 |
62.5 | 20.4 | 38.4 | 35.4 | 27.9 | 24.9 | 20.7 |
100 | 26.4 | 35.3 | 32.3 | 23.8 | 20.8 | 19.0 |
