同軸ケーブル

用 途

・高周波機器の接続、内部配線、給電線

特 長
  1. 1

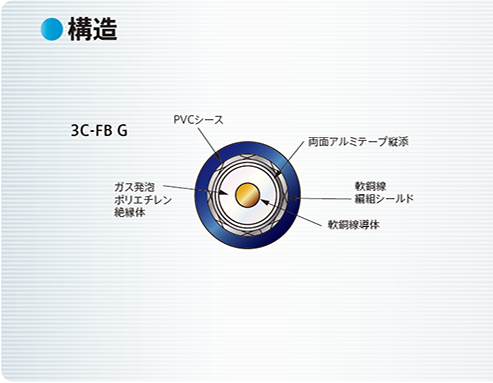

    このケーブルはJIS C3502に準拠し、ポリエチレン又は発泡ポリエチレンを絶縁体とし、外部導体が編組形(アルミテープを含む)で塩化ビニル樹脂をシースとして使用した特性インピーダンス75Ωの高周波同軸ケーブルです。

  2. 2

    3C-FB G、5C-FB Gは、ガス発泡ポリエチレン絶縁体により低減衰を実現した製品です。
  3. 3

    特性インピーダンス50Ωの高周波同軸ケーブル及び、導体に7本撚りを用いたシリーズも用意しております。
  4. 4

    標準長 200m
形状 品番 品名 内部導体(本/mm) 外形(mm) 質量(kg/km) 導体抵抗Ω/km(20℃) 特性インピーダンスΩ(10MHz) 静電容量nF/km(1kHz) 標準減衰量※1dB/km
用語説明 CS:銅覆鋼線(カッパースチール)
310C- 3C-FB G 1/0.65 5.7 40 54以下 75±3 標準56 475
310C- 5C-FB G 1/1.05 7.7 73 21.1以下 75±3 標準56 310
5.5C-UHD

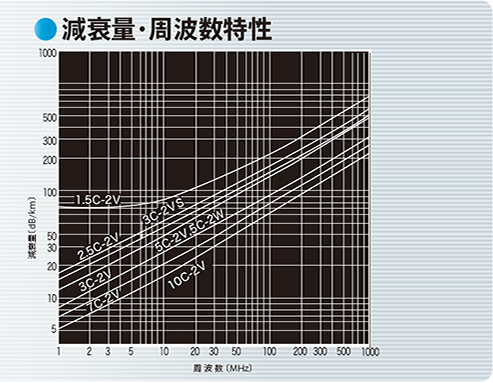

※1 周波数 FB仕様 1770MHz  FB G仕様 2000MHz  その他10MHz
最大減衰量は標準減衰量の115%とする。
※5.5C-UHDの詳細はお問い合わせください。
