卓内配線用シールド線
用 途
・主として、音声調整装置の内部配線および盤間配線の補助に使用するのに適しています。
特 長
1
HC-1L1-F, HC-1L2-Fは絶縁体にテフロンを使用し、外径を細くしているため最近の高性能、小型の音声調整卓への高密度実装に最適です。
2
標準長 200m(―Fシリーズは 100m)

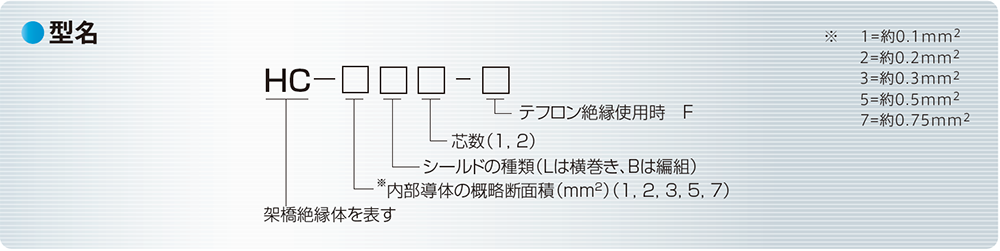

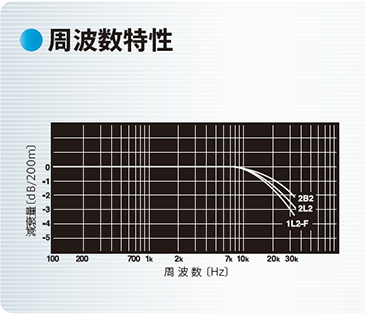

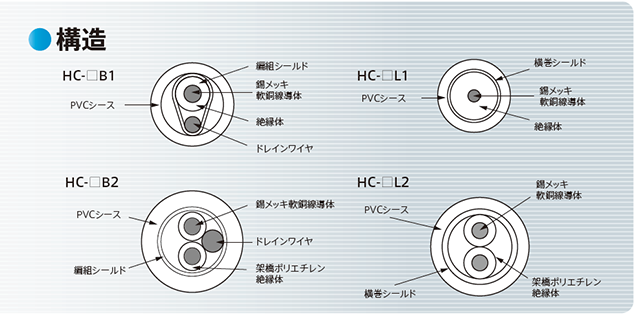

| 形状 | 品番 | 品名 | 芯数 | 内部導体(本/mm) | ドレンワイヤー(本/mm) | 外形(mm) | 質量(kg/km) | 導体抵抗Ω/km(20℃) | 静電容量nF/km(1kHz) |
|---|---|---|---|---|---|---|---|---|---|
静電容量 1芯仕様 線シールド間
2芯仕様 線間 |
1221-03 | HC-2B1 | 1 | 16/0.12 | 16/0.12 | 2.35 | 9.8 | 106.0以下 | Max.200 |
| 1221-05 | HC-3B1 | 1 | 12/0.18 | 12/0.18 | 2.9 | 14 | 61.9以下 | Max.200 | |
| 1221-08 | HC-5B1 | 1 | 19/0.18 | 19/0.18 | 3.7 | 22 | 39.1以下 | Max.220 | |
| 1221-06 | HC-7B1 | 1 | 30/0.18 | － | 3.4 | 21 | 24.8以下 | 約240 | |
| 1221-01 | HC-2L1 | 1 | 16/0.12 | － | 1.75 | 6.4 | 106.0以下 | Max.200 | |
| 1221-07 | HC-3L1 | 1 | 12/0.18 | － | 2.0 | 9.2 | 61.9以下 | Max.200 | |
| 1221-02 | HC-5L1 | 1 | 19/0.18 | － | 2.5 | 13 | 39.1以下 | Max.220 | |
| 1221-09 | HC-7L1 | 1 | 30/0.18 | － | 3.1 | 20 | 24.8以下 | 約200 | |
| 1222-02 | HC-2B2 | 2 | 16/0.12 | 16/0.12 | 3.0 | 14 | 108.0以下 | 約70 | |
| 1222-04 | HC-3B2 | 2 | 12/0.18 | 12/0.18 | 3.8 | 25 | 63.1以下 | 約70 | |
| 1222-06 | HC-5B2 | 2 | 19/0.18 | 19/0.18 | 4.5 | 30 | 39.9以下 | 約70 | |
| 1222-07 | HC-7B2 | 2 | 30/0.18 | 30/0.18 | 5.5 | 51 | 25.2以下 | 約95 | |
| 1222-01 | HC-2L2 | 2 | 16/0.12 | － | 2.9 | 13 | 108.0以下 | 約70 | |
| 1222-03 | HC-3L2 | 2 | 12/0.18 | － | 3.5 | 19 | 63.1以下 | 約70 | |
| 1222-08 | HC-5L2 | 2 | 19/0.18 | － | 4.2 | 30 | 39.9以下 | 約90 | |
| 1229-01 | HC-1L1-F | 1 | 7/0.12 | － | 1.25 | 3.6 | 239.0以下 | 約150 | |
| 1230-01 | HC-1L2-F | 2 | 7/0.12 | － | 1.90 | 6.6 | 249.0以下 | 約75 |
