2芯アルミシールドマルチケーブル(TA)
用 途
・ラインケーブル
特 長
1

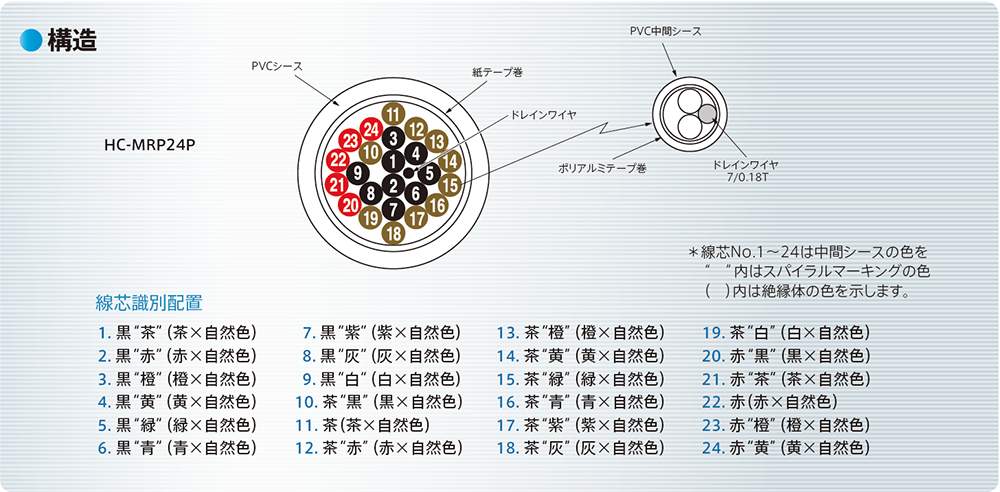

導体には撚線を用い柔軟性を持たせ、各対をアルミテープシールドした多対ケーブルです。
2
導体に無酸素銅線(OFC)を用いたシリーズも用意しております。
3
標準長 200m
| 形状 | 品番 | 品名 | 対数 | 内部導体(本／mm) | 外形(mm) | 質量(kg/km) | 導体抵抗Ω/km(20℃) | 静電容量＊1nF/km(1kHz) | 静電容量＊２nF/km(1kHz) |
|---|---|---|---|---|---|---|---|---|---|
静電容量 *1 線間 *2 線シールド間
|
300D-07 | HC-MRP2P | 2P | 7/0.18 | 6.7 | 46 | 110以下 | 約80 | 約145 |
| 300D-08 | HC-MRP4P | 4P | 7/0.18 | 7.6 | 63 | 110以下 | 約80 | 約145 | |
| 300D-09 | HC-MRP8P | 8P | 7/0.18 | 11.0 | 125 | 110以下 | 約80 | 約145 | |
| 300D-10 | HC-MRP12P | 12P | 7/0.18 | 12.7 | 171 | 110以下 | 約80 | 約145 | |
| 300D-11 | HC-MRP16P | 16P | 7/0.18 | 14.0 | 216 | 110以下 | 約80 | 約145 | |
| 300D-12 | HC-MRP24P | 24P | 7/0.18 | 17.4 | 317 | 110以下 | 約80 | 約145 |
