高周波同軸ケーブル
UL規格 高周波同軸コード(スタイル1553)
UL CERTIFIED COAXIAL CABLE (STYLE1553)
適用規格Application Standard
UL 758
用 途
高周波機器の内部配線
特 長

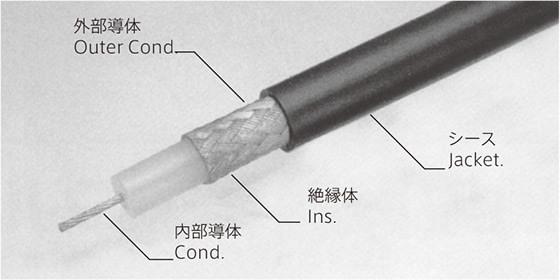

このコードはUL758に基づき、架橋ポリエチレンを絶縁体とし、外部導体が編組形で塩化ビニル樹脂をシースとして使用した特性インピーダンス50Ω及び75Ωの高周 波同軸コードです。
構造及び性能
| 記号Type | ULスタイルUL Style | 定格Rating | 内部導体 Cond. | 架橋PE絶縁体XLPE Ins. | 外部導体(編組)Outer Cond. (Braid) (mm×持×打) |
PVCシースPVC Sheath | 概算質量Approx. Weight (kg/km) |
|
|---|---|---|---|---|---|---|---|---|
| 電圧/温度Volt/Temp. | サイズSize(AWG) | 構成Composition (本/mm) |
外径Dia.(mm) | 外径Dia.(mm) | ||||
| HC-1.5C-2V | 1553 | 300V/80℃ | 30 | 1/0.26CS | 1.55 | 0.10×5×16 | 2.9 | 13.6 |
| HC-1.5C-2VA | 7/0.1 | 1.66 | 3.0 | 13.8 | ||||
| HC-1.5D-2V | 25 | 1/0.5 | 1.60 | 2.9 | 14.6 | |||
| HC-1.5D-2VA | 7/0.18 | 1.62 | 14.2 | |||||
| 記号Type | 標準長Standard Length (m) |
耐電圧Dielectric Strength (AC V/1分) |
最小絶縁抵抗Min. Ins. Resistance 20℃ (MΩ・km) |
最大導体抵抗Max. Cond. Resistance 20℃ (Ω/km) |
静電容量Capacitance 1kHz (nF/km) |
特性 インピーダンスCharacteristic Impedance 10Hz(Ω) |
波長短縮率Wavelength Compaction ratio 10MHz(%) |
標準減衰量 ※1Nom. Attenuation 10MHz 、20℃ (dB/km) |
|---|---|---|---|---|---|---|---|---|
| HC-1.5C-2V | 1,000 | 2,000 | 0.5 | 845 | 69±4 | 75±3 | 66±2 | 96 |
| HC-1.5C-2VA | 335 | 90 | ||||||
| HC-1.5D-2V | 87.8 | 104±5 | 50±3 | 76 | ||||
| HC-1.5D-2VA | 110 | 85 |
※1 減衰量の最大値については、最大値=表示値×1.15とする。(Max. Allowable Attenuation = 115% of Standrds)
