高周波同軸ケーブル
UL規格 高周波同軸コード(スタイル1554)
UL CERTIFIED COAXIAL CABLE (STYLE1554)
適用規格Application Standard
UL 758
用 途
高周波機器の内部配線
特 長

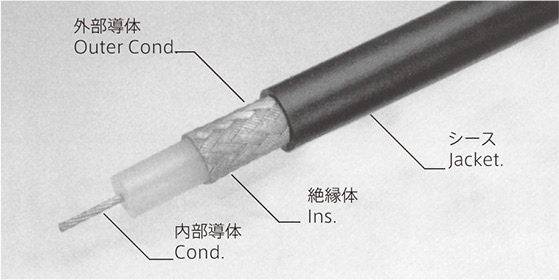

このコードはUL758に基づき、架橋ポリエチレンを絶縁体とし、外部導体が編組形で塩化ビニル樹脂をシースとして使用した特性インピーダンス50Ω及び75Ωの高周 波同軸コードです。
構造及び性能
| 記号Type | ULスタイルUL Style | 定格Rating | 内部導体 Cond. | 架橋PE絶縁体XLPE Ins. | 外部導体(編組)Outer Cond. (Braid) (mm×持×打) |
PVCシースPVC Sheath | 概算質量Approx. Weight (kg/km) |
|
|---|---|---|---|---|---|---|---|---|
| 電圧/温度Volt/Temp. | サイズSize(AWG) | 構成Composition (本/mm) |
外径Dia.(mm) | 外径Dia.(mm) | ||||
| HC-2.5C-2V | 1554 | 300V/80℃ | 26 | 1/0.41 | 2.45 | 0.12×5×16 | 4.7 | 30.7 |
| HC-2.5C-2VA | 7/0.16 | 2.77 | 5.0 | 33.7 | ||||
| HC-3C-2V | 25 | 1/0.5 | 3.10 | 0.14×5×24 | 5.8 | 47.5 | ||
| HC-3C-2VA | 7/0.18 | 47.4 | ||||||
| HC-2.5D-2VA | 22 | 7/0.26 | 2.38 | 0.12×6×16 | 4.8 | 35.7 | ||
| 記号Type | 標準長Standard Length (m) |
耐電圧Dielectric Strength (AC V/1分) |
最小絶縁抵抗Min. Ins. Resistance 20℃ (MΩ・km) |
最大導体抵抗Max. Cond. Resistance 20℃ (Ω/km) |
静電容量Capacitance 1kHz (nF/km) |
特性 インピーダンスCharacteristic Impedance 10Hz(Ω) |
波長短縮率Wavelength Compaction ratio 10MHz(%) |
標準減衰量 ※1Nom. Attenuation 10MHz 、20℃ (dB/km) |
|---|---|---|---|---|---|---|---|---|
| HC-2.5C-2V | 500 | 2,000 | 0.5 | 145 | 69±4 | 75±3 | 66±2 | 52 |
| HC-2.5C-2VA | 128 | 58 | ||||||
| HC-3C-2V | 91.4 | 67±3 | 42 | |||||
| HC-3C-2VA | 110 | 46 | ||||||
| HC-2.5D-2VA | 50.2 | 100±4 | 50±3 | 59 |
※1 減衰量の最大値については、最大値=表示値×1.15とする。(Max. Allowable Attenuation = 115% of Standrds)
